| Brand Name: | GEZHI or OEM |
| Modelnummer: | 40G QSFP+ LR4 |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

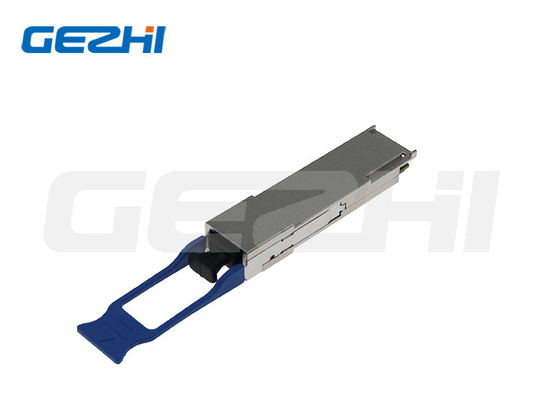

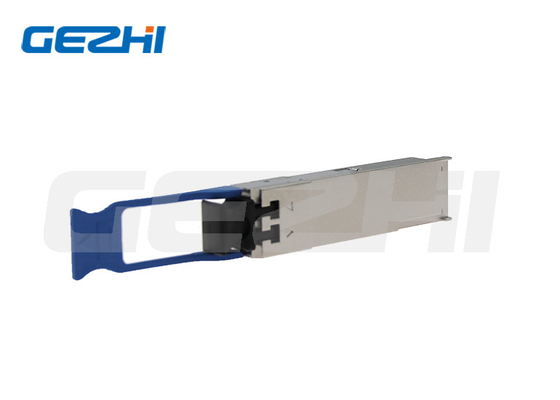

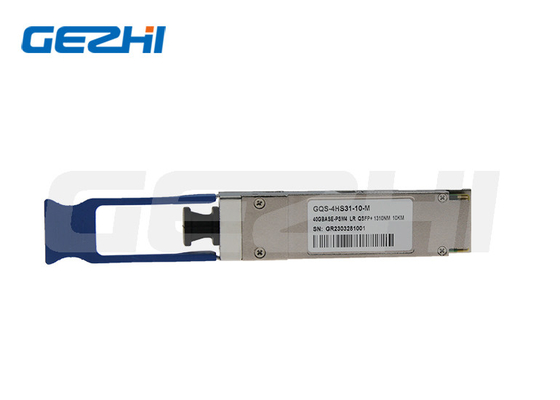

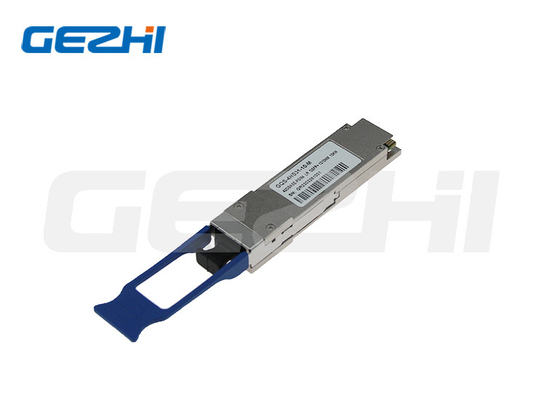

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver Module
Beschrijving
Dit product is een transceivermodule ontworpen voor 2m-10km optische communicatie toepassingen.De module omzet 4 ingangskanalen (ch) van 10Gb/s elektrische gegevens in 4 CWDM-optische signalen, en deze in één kanaal vermenigvuldigt voor optische transmissie van 40 Gb/s. Omgekeerd, aan de ontvangerszijde, vermenigvuldigt de module optisch een 40 Gb/s-invoer in 4 CWDM-kanaalsignalen,en zet ze om naar 4 kanaal uitgangs elektrische gegevens.
De centrale golflengten van de 4 CWDM-kanalen zijn 1271, 1291, 1311 en 1331 nm als leden van het in ITU-T G694 gedefinieerde CWDM-golflengtegrid.2Het bevat een duplex LC-connector voor de optische interface en een 148-pin-connector voor de elektrische interface.in deze module enkelmodusvezel (SMF) moet worden toegepast.
Het product is ontworpen met vormfactor, optische/elektrische verbinding en digitale diagnostische integratie.
Kenmerken
4 kanalen full-duplex-transceivermodule
Tot 11,2 Gbps dataverbindingen per kanaal
Maximale verbindingslengte van 10 km
4 CWDM-sporen MUX/DEMUX-ontwerp
Ingebouwde digitale diagnostische functies
warm aansluitbare QSFP+-vormfactor
Eenmalige 3 V. 3V.
Werktemperatuur: 0°C tot 70°C
RoHS 6-conform ((loodvrij)
Digitale diagnostische monitor (DDM)
Energieverbruik < 2 W
Toepassing
Switch, router en HBA's
4CH SDR, DDR en QDR
40G-telecomverbindingen aan de klantzijde
Optische kenmerken van de zender
| Parameter | Symbool | - Min. | Typisch | Maximaal | Eenheid | Notities | |||||||
| Waallengte toewijzing | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Transmitter | |||||||||||||
| Verhouding van de onderdrukking in zijmodus | SMSR | 30 | - | - | dB | ||||||||
| Gemiddelde totale startkracht | PT | - | - | 8.3 | dBm | ||||||||
| Gemiddelde lanceerkracht per rijbaan | - 7 | - | 2.3 | dBm | |||||||||
| Optische modulatie-amplitude, per rijstrook | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Verschil in startvermogen tussen twee rijstroken (OMA) | - | - | 6.5 | dB | |||||||||
| Startvermogen in OMA minus zender- en dispersieschade (TDP), per rijstrook | - Vier.8 | - | dBm | ||||||||||
| TDP, per rijstrook | TDP | 2.3 | dB | ||||||||||
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | - | - | dB | ||||||||
| Relatieve geluidsintensiviteit | Rin | - | - | -128 | dB/Hz | 12 dB reflectie | |||||||
| Optische terugkeerverlies tolerantie | - | - | 20 | dB | |||||||||
| Reflectie van de zender | RT | -12 | dB | ||||||||||
| De definitie van het oogmasker van de zender {X1, X2, X3, Y1, Y2, Y3} | {0}25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Gemiddelde startvermogen van de zender, per rijstrook | Pweg | -30 | dBm | ||||||||||
| Ontvanger | |||||||||||||
| Schadedrempel | THd | 3.3 | dBm | 1 | |||||||||
| Gemiddelde vermogen bij ontvangerinput, per rijbaan | - Drieëntien.7 | 2.3 | dBm | ||||||||||
| Reflectie van de ontvanger | RR | - | - | - 26 | dB | ||||||||
| Vermogen van de ontvanger (OMA), per rijstrook | - | - | 3.5 | dBm | |||||||||
| Gevoeligheid van de ontvanger bij spanning in OMA, per rijstrook | - | - | -Negen.9 | dBm | |||||||||
| Gevoeligheid van de ontvanger, per rijstrook | SR | - | - | - Elf.5 | dBm | ||||||||
| Verschil in ontvangstvermogen tussen twee rijstroken (OMA) | 7.5 | dB | |||||||||||
| Ontvang elektrische 3 dB bovenste grensfrequentie, elke rijbaan | 12.3 | GHz | |||||||||||
| Voorwaarden van de test van de gevoeligheid van de spanningsreceptor2 | |||||||||||||
| Verticale oogsluitingstraf, per rijstrook | 1.6 | dB |
|
||||||||||
| Stressed Eye Jitter, elke rijbaan | 0.3 | UI | |||||||||||
|
|
