| Brand Name: | GEZHI or OEM |
| Modelnummer: | 12F MPO (vrouwelijk) - MPO (vrouwelijk) 3,0 mm kabel |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

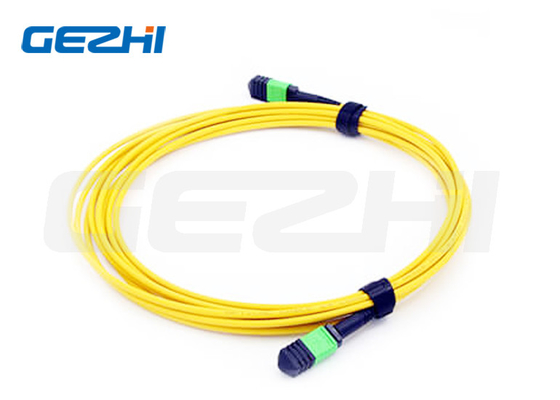

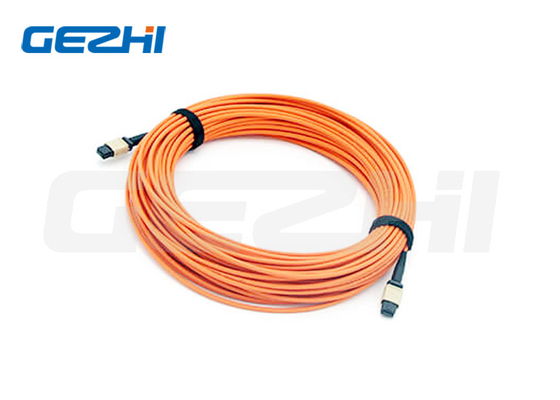

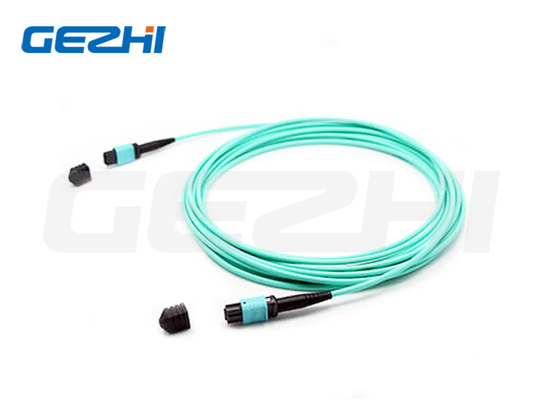

12F MPO (vrouwelijk) - MPO (vrouwelijk) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Productbeschrijving
De MPO-patchkabel is verkrijgbaar met 12, 24, 48 en 48 stuks.60, 72,96,144fibers. Ondersteun snelheden tot 10/40/100Gbps datacenteroplossingen. Ze worden meestal gebruikt om cassettes, panelen of robuuste MPO-fan-outs te verbinden,en de snelle inzet van high-density backbone-kabels in datacenters en andere omgevingen met veel glasvezels te vergemakkelijkenDaarnaast biedt MPO ook veel flexibiliteit en gemak als je de connector stijl in de patch panelen moet veranderen.Installeer een nieuwe cassette met de nieuwe connector stijl op de cross-connect kant van het patch paneel.
Kenmerken
1.Lag insetverlies, hoog rendementverlies
2.MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
3.Economische oplossing voor massa-afsluiting van vezels
4. Ontworpen voor toepassingen met een laag verlies en standaardverlies SM en MM
5.Ruggedized ronde kabel, ovale kabel en kaal lint opties beschikbaar
6.Kleurcodes voor het onderscheid tussen vezeltype, poetstype en/of connectorkwaliteit
7.Goed in herhaalbaarheid en uitwisselbaarheid
Toepassing
1- Datakommunicatienetwerk.
2Optisch systeem toegangsnetwerk.
3.Storage gebied netwerk glasvezel kanaal.
4.High density architecturen.
Specificatie
| Spec items. | Eenvoudige modus (APC 8 graden gepolijst) | Multimode (PC Flat polish) |
|
Invoegverlies (MPO) (IEC 61300-3-34) |
Standaardverlies: ≤ 0,75 dB (max), ≤ 0,35 dB (typisch) Superlaag verlies: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
Standaardverlies: ≤ 0,6 dB (max), ≤ 0,35 dB (typisch) Superlaag verlies: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
| Verlies van het rendement ((MPO) | ≥ 60 dB ((8 graden polijst) | ≥ 25 dB |
| Duurzaamheid | < 0,3 dBTypische verandering, 200 parings | |
| Uitwisselbaarheid | ≤ 0,2 dB | |
| Treksterkte | > 70N | |
| Werktemperatuur | -40 tot + 85°C | |
Types MPO-connectoren
| Verbinding | Glasvezelkanaal |
| MPO vrouwelijke aansluitingen | 12 vezels |
| Opmerking: de vrouwelijke aansluiting moet aansluiten op de mannelijke aansluiting. | |
MPO-producten
| Verbinding | Referentie | Detail van de woning |
| MPO-eenvoudige modus | IEC 61754-7 |
SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO) SM APC: Gele connectoren+zwarte boot (Super Low Loss MPO) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MPO) OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO) |
· Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform
• Structuurde bekabeling per TIA-568-C
· 10G Fiber Channel Compliant
· 40G en 100G IEEE 802.3
| Fibergetal | OD ((mm) |
Minimaal toegestaan Tensile sterkte (N) |
minimaal toegestane Vermorzingsbelasting ((N/100 mm) |
Minimale buiging Radius ((MM) |
| 12 | 3.0±0.15 |
Korte termijn: 180; Langetermijn: 90 |
Korte termijn: 500; Langetermijn: 150 |
Static: 10D Dynamisch: 20D |
MPO-indices voor 3D-interferentie aan het eind van het apparaat
| Artikel (IEC-61300-3-30) | Minimaal | Maximaal | ||
| Radius van de kromming (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Hoek | Hoek X | -0,2° | -0,2° | |
| Hoek Y | APC | 70,85° | 8.15° | |
| PC's | -0,2° | -0,2° | ||
| Hoogte van de vezels (nm) | 1000 nm | 3500 nm | ||
| Max. DH. Alle vezels: | - 300 nm | 300 nm | ||
| DH.Adj: | - 300 nm | 300 nm | ||
| DH.Ave vezels: | - 300 nm | 300 nm | ||
| Core Dip: | SM | N/A | N/A | |
| MM | - 200 nm. | 300 nm | ||
Kabelontwerp
Lange tolerantie
| Algemene lengte ((L)) ((m)) | lengte van de tolerantie ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Vooraf beëindigde MPO-technologie-polariteit
Beschikbaarheid
1.Band en bundelkabel beschikbaar;
2- Patch cord, pigtail kabel assemblies beschikbaar.
3.MT-MT lint pleister kabel is beschikbaar.
4.MPO Loopback beschikbaar
5.HD datacenters.
|
|
