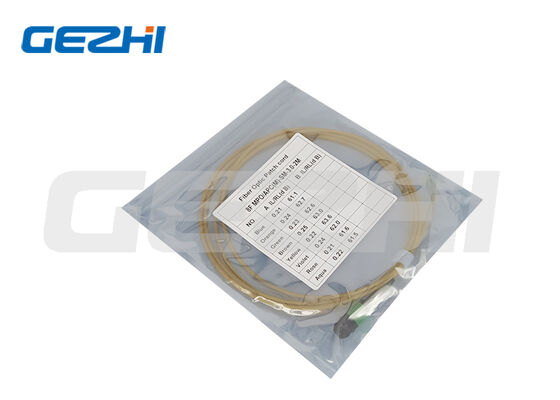

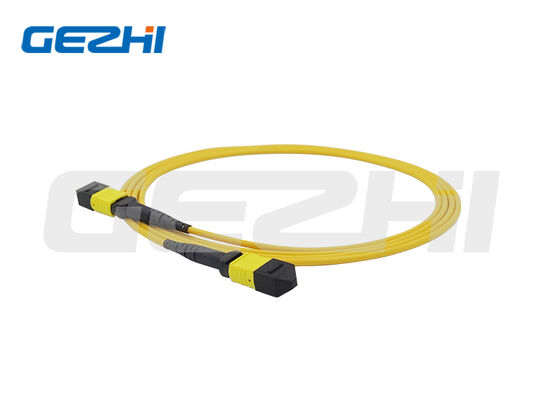

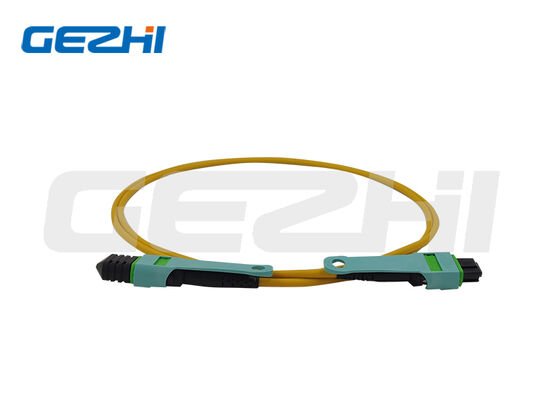

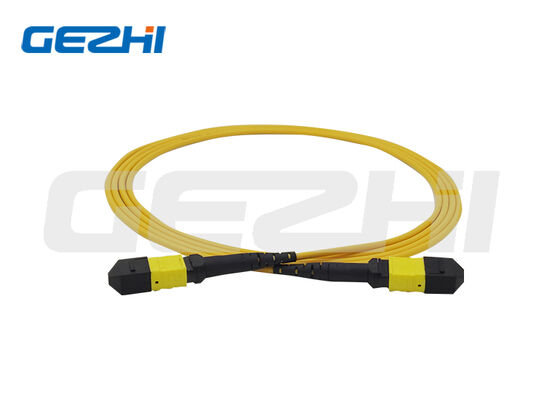

MPO OS2 Patch Cord Single Mode 9/125μm High-Density MPO Fiber Optic Patch Cord

Name: MPO OS2 Patch Cord Single Mode 9/125μm High-Density MPO Fiber Optic Patch Cord
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OS2-
Price: 43.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	PCMPO-OS2-
Moq:	1 st
Prijs:	US$18-US$68
Levertijd:	2-3 weken

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE/RoHS/ISO9001

Vezeltype:

OS2 Single-mode 9/125μm, ITU-T G.652.D

Vezeltelling:

8F /12F /24F (op maat beschikbaar)

Connectortype:

MPO/MTP, Man/Vrouw

Beëindigengezicht:

APC / UPC

Bedrijfsgolflengte:

1310 nm, 1550 nm

Invoegverlies:

Typisch ≤0,35 dB, maximaal ≤0,75 dB

Verpakking Details:

Papieren doos

Levering vermogen:

1000 STUKS PER Maand

Markeren:

Single Mode 9/125μm MPO patch cord

OS2 MPO-optische vezelpatchcord

High-Density MTP Fiber Optic Patch Cord

Productbeschrijving

MPO OS2 Patchkabel, Single Mode 9/125 µm MPO/MTP Fiber Optic Patchkabel

Productoverzicht

MPO OS2 patchkabel (Multi-fiber Push-On) is een multi-fiber assemblage ontworpen voor high-density single-mode netwerkinfrastructuur. Met behulp van OS2 9/125 µm single-mode fiber (ITU-T G.652.D) levert het stabiele prestaties met laag verlies bij golflengtes van 1310 nm en 1550 nm, ideaal voor parallelle optische verbindingen van gemiddelde tot lange afstand in moderne datacenters en telecommunicatieruimtes.

We leveren twee belangrijke constructies: straight-through MPO-MPO trunk patchkabel en MPO-LC / SC fan-out breakout harness. Alle assemblages worden in de fabriek getest op insertieverlies, retourverlies, kwaliteit van het eindvlak en polariteitsvalidatie vóór verzending, om plug-and-drop implementatie te garanderen en de installatietijd ter plaatse te verminderen. Compatibel met MTP® connectoren voor flexibele interoperabiliteit.

Toepassingen

High-density datacenter pre-terminated bekabelingssysteem
40G /100G /400G /800G DR4, DR8 parallelle optische interconnectie
MPO cassette, MPO paneel, fiber cross-connect inter-rack verbinding
Data Center Interconnect (DCI), telecommunicatieapparatuurruimte
Enterprise campus backbone, carrier-neutrale colocatiefaciliteit
High-speed optische switching en high-density fiber distributie

Belangrijkste kenmerken

✅ OS2 Single-mode 9/125 µm (G.652.D), gele kabelmantel
✅ Fiber count: 8-core, 12-core, 24-core aanpasbaar
✅ Polish optie: MPO-APC (≥60dB retourverlies) / MPO-UPC
✅ Polariteit: Type A, Type B, Type C om aan uw netwerkontwerp te voldoen
✅ Male (met pinnen) / Female (zonder pinnen) MPO connector opties
✅ Mantel: LSZH low-smoke zero-halogen of OFNP plenum rated

Technische specificaties

Item	Specificatie
Fiber Type	OS2 Single-Mode 9/125 µm, ITU-T G.652.D
Fiber Count	8F /12F /24F (aanpasbaar)
Connector	MPO/MTP, Male / Female
End Face	APC / UPC
Polarity	Type A / Type B / Type C
Operating Wavelength	1310 nm, 1550 nm
Insertion Loss	Typisch ≤0.35 dB, Max ≤0.75 dB
Return Loss	APC ≥60 dB; UPC ≥50 dB
Cable Jacket	LSZH / OFNP / PVC
Jacket Color	Yellow
Cable Diameter	3.0 mm (trunk); 2.0 mm (fan-out legs)
Mating Durability	≥500 times
Operating Temperature	−20°C ~ +70°C
Available Form	MPO-MPO Trunk; MPO-LC / SC Fan-Out Breakout

Over ons

GEZHI Photonics is een fabriek van voorgemonteerde 9/125 OS2 Single Mode MPO trunkkabels, die de gebruiker het voordeel biedt van consistente kwaliteit, veel snellere installatie en eenvoudiger kabelbeheer. De MPO fiber optic trunkkabel is geschikt voor gebruik in 40G QSFP+ transceiver, 100G QSFP28, 400G OSFP, 400G QSFP parallelle transceiver optische verbindingen. Elke MPO OS2 fiberkabel heeft de test van Insertieverlies & Retourverlies, Eindvlakinspectie en Polariteitscontrole in de fabriek doorstaan, wat garandeert dat deze voldoet aan en de industrienormen overtreft.

Onze diensten

1. Aangepaste Fiber Count

8 Fibers gebruikt voor 40G/100G QSFP+/QSFP28 directe verbinding.	12-144 Fibers gebruikt voor 10G/40G/100G high-density structurele fiberbekabeling.

2. Aangepaste Polariteit

Om gegevens correct te verzenden via een fiberkabel, moet het zendsignaal (Tx) aan het ene uiteinde van de kabel overeenkomen met de corresponderende ontvanger (Rx) aan het andere uiteinde. En de rol van polariteit, die de richting definieert waarin het signaal reist, is om ervoor te zorgen dat deze correspondentie behouden blijft. Fiber polariteit is een gebied dat veel verwarring veroorzaakt in onze branche – vooral als het gaat om multifiber MPO-oplossingen die worden gebruikt in parallelle optische toepassingen.

MPO connectoren bevatten ook een sleutel aan de bovenzijde van de connector en een witte stip aan de zijkant om de locatie van Positie 1 aan te geven. De oriëntatie van de sleutel is cruciaal als het gaat om polariteit.

Er zijn ook drie verschillende soorten MPO-kabels – Type A, Type B en Type C, zoals in de onderstaande afbeeldingen:


3. Aangepaste Connectoren

De MPO-interfaces op actieve apparatuur zijn mannelijk (met pinnen), en om schade aan de transceiver te voorkomen, moeten MPO-patchkabels vrouwelijk (zonder pinnen) zijn.

Male (met pinnen)

De mannelijke connector wordt gekoppeld aan de vrouwelijke zijde voor adapters, cassettes of paneelverbindingen.

Female (zonder pinnen)

De vrouwelijke connector kan rechtstreeks worden aangesloten op transceivers of andere mannelijke connectoren.


Bestelinformatie

Type	Mode	Fiber Count	Polarity	Grad	Connector A	Connector B	Polishing	Length
PCMPO	OS2	08=8 Fibers 12=12 Fibers 24=24 Fibers 36=3x12 Fibers 48=4x12 Fibers 96=8x12 Fibers 144=12x12 Fibers	A=Type A B=Type B C=Type C	S=Standard E=Elite	M=Male F=Female	M=Male F=Female	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Specify

Veelgestelde vragen

V: Wat is het verschil tussen MPO en MTP?

A: MTP® is een geregistreerde verbeterde versie van de MPO-connector. Fysiek zijn ze interoperabel en kunnen ze direct in elkaar worden gestoken.

V: Moet ik APC of UPC kiezen voor een OS2 MPO patchkabel?

A: Voor single-mode high-speed verbindingen wordt APC aanbevolen voor hogere retourverliesprestaties om signaalreflectieproblemen te voorkomen.

V: Welke polariteit heb ik nodig voor mijn MPO OS2 kabel?

A: Polariteit Type A/B/C moet overeenkomen met uw transceivers en MPO-cassettes. Bevestig de polariteitsvereiste vóór het bestellen. Sluit nooit mannelijke MPO-connectoren op elkaar aan.

V: Kan ik een aangepaste lengte en een aangepast aantal fibers krijgen?

A: Ja, we ondersteunen volledig aangepaste lengte, aantal fibers, breakout-type en mantelclassificatie voor bulkbestellingen en monsterverzoeken.
