| Verbinding |
Glasvezelkanaal |
|
|

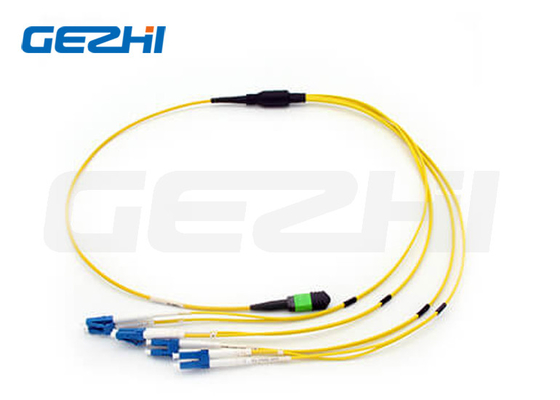

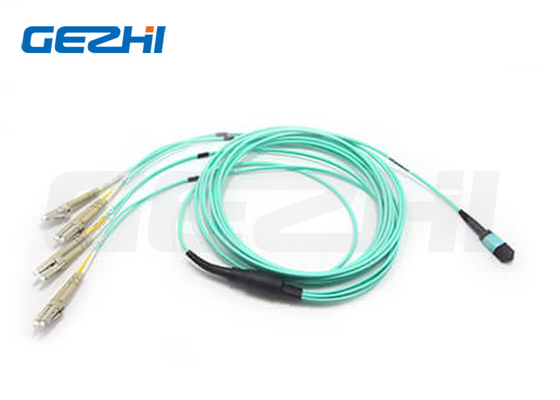

| MPO vrouwelijke aansluitingen |
8 vezels |
| Opmerking: de vrouwelijke aansluiting moet aansluiten op de mannelijke aansluiting. |
| Verbinding |
Referentie |
Detail van de woning |
| MPO-eenvoudige modus |
IEC 61754-7 |
SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele connectoren+zwarte boot (Super Low Loss MPO)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard loss MPO)
|
· Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform
• Structuurde bekabeling per TIA-568-C
· 10G Fiber Channel Compliant
· 40G en 100G IEEE 802.3
Andere connectoren ‧ Industriële standaard:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973 enz.
E2000: IEC 61754-15
Beschikbaar voor:
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
MPO-indices voor 3D-interferentie aan het eind van het apparaat
| Artikel (IEC-61300-3-30) |
Minimaal |
Maximaal |
| Radius van de kromming (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50 mm |
|
| Hoek |
Hoek X |
-0,2° |
-0,2° |
| Hoek Y |
APC |
70,85° |
8.15° |
| PC's |
-0,2° |
-0,2° |
| Hoogte van de vezels (nm) |
1000 nm |
3500 nm |
| Max. DH. Alle vezels: |
- 300 nm |
300 nm |
| DH.Adj: |
- 300 nm |
300 nm |
| DH.Ave vezels: |
- 300 nm |
300 nm |
| Core Dip: |
SM |
N/A |
N/A |
| MM |
- 200 nm. |
300 nm |
LC End-Face Geometry 3D Interferentie Index
| Artikel 2 |
Verbinding |
PC Eindzijde |
APC Eindzijde |
| Radius van de kromming |
SC/FC/ST |
10 tot 25 mm |
5 tot 12 mm |
| LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
| Apex Offset |
≤ 50 μm |
| Glasvezelsferische hoogte |
+/- 100 nm |
| Hoekverschuiving |
- Wat is er? |
8° ± 0,5° |
LC Kwaliteit van het eindoppervlak (SM)
| Zone |
Bereik (μm) |
Schrammen |
Gebreken |
Referentie |
| A: Kern |
0 tot 25 |
Geen |
Geen |
IEC 61300-3-35:2015 |
| B: bekleding |
25 tot 115 |
Geen |
Geen |
| C: Lijm |
115 tot en met 135 |
Geen |
Geen |
| D: Contact |
135 tot en met 250 |
Geen |
Geen |
| E: Rest van het ferrule |
Geen |
Geen |
LC Kwaliteit van het eindoppervlak (MM)
| Zone |
Bereik (μm) |
Schrammen |
Gebreken |
Referentie |
| A: Kern |
0 tot 65 |
Geen |
Geen |
IEC 61300-3-35:2015 |
| B: bekleding |
65 tot en met 115 |
Geen |
Geen |
| C: Lijm |
115 tot en met 135 |
Geen |
Geen |
| D: Contact |
135 tot en met 250 |
Geen |
Geen |
| E: Rest van het ferrule |
Geen |
Geen
|
Kabelontwerp
