| Brand Name: | GEZHI or OEM |
| Modelnummer: | Staalbuistype SM FBT-koppeling met vezels |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |

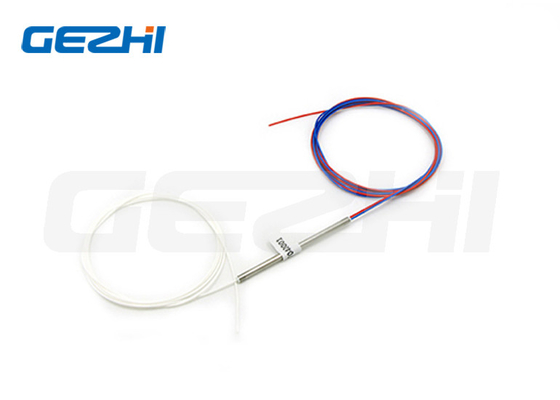

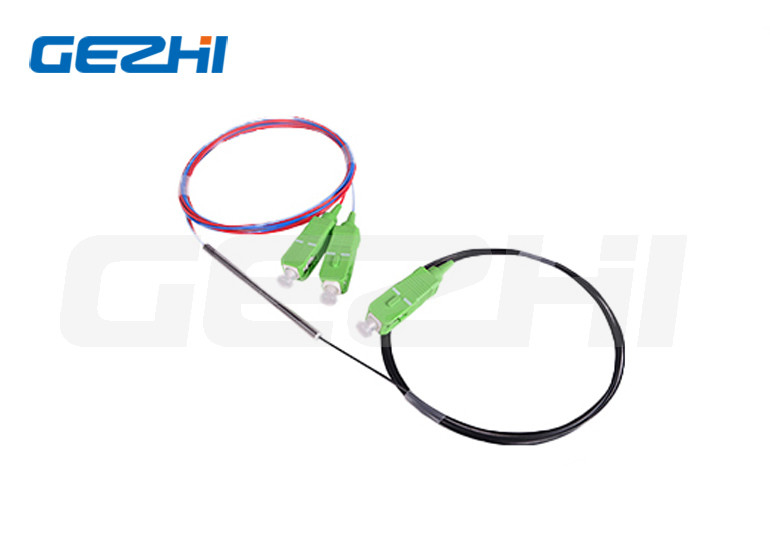

0.9mm buis enkelmodus multimode 1x2 1x3 Fused Fiber Coupler FBT Fiber Optic Splitter
Productbeschrijving
De FBT-singlemodecoupler van GEZHI Photonics 1X2 2X2 biedt een zeer laag invoegverlies.lage polarisatieafhankelijkheid en uitstekende milieustabiliteit nauwkeurige koppeling van 50/50 tot 1/99 en vezeltype 250um blote vezel, 3mm en 900um losse buisvezels zijn verkrijgbaar met een zeer strakke uniformiteit.Eenvoudige standaardkoppeling en breedbandkoppelcomponenten vinden een uitgebreide toepassing voor het uitvoeren van vermogensplitsings- en monitoringsfuncties in alle soorten optische communicatie..
Specificatie
Koppelingsverhouding/invoegverlies omrekeningsgrafiek
| Koppelingsverhouding | Invoegingsverlies | |
| Kwaliteitsniveau | P-klasse | Een graad |
| 40/60 | 4.4/2.5 | 4.6/2.8 |
| 30/70 | 5.6/1.8 | 6.0/2.0 |
| 20/80 | 7.4/1.1 | 7.7/1.3 |
| 10/90 | 10.8/0.6 | 11.6/0.8 |
| 5/95 | 14.2/0.4 | 14.6/0.5 |
| 2/98 | 18.5/0.2 | 19.0/0.3 |
| 1/99 | 21.0/0.2 | 21.5/0.3 |
* Gemeten in de toestand van de stabiele modus met LED-lichtbron.
Pakket afmetingen en pigtail stijl
| Afmetingen van de verpakking: | |
| Pakket D: | 3 mm x 45 mm roestvrijstalen buis |
| Pakket E: | 3 mm x 54 mm roestvrijstalen buis |
| Verpakking F: | 3 mm x 60 mm roestvrijstalen buis |
| Verpakking G: | 10 mm x 20 mm x 90 mm ABS-cassette |
| Verpakking H: | 10 mm x 80 mm x 100 mm ABS-cassette |
| Pakket I: | 18 mm x 80 mm x 120 mm ABS-cassette |
| Pakket J: | 18 mm x 115 mm x 140 mm ABS cassette |
| Pigtail stijl: | |
| Pakket D,E: | 250um blote vezels |
| Pakket F | 250 mm blote vezels of 900 mm losse buizen |
| Pakket G, H, I, J: | Kabel van 2 mm, 3 mm of losse buis van 900 mm |
Het relatiebeeld van Insertieverlies en golflengte, temperatuur
Kenmerken
1.Laag invoegverlies
2.Laag polarisatieafhankelijk verlies
3.Hoog rendement Verlies Facultatief
4Splits ratio 20/80, 40/60. (50/50 als standaard.)
5.Compact voor kleine toepassingsgebieden zoals in sluitings- of splitsingsbakken
6.Wide werktemperatuur en golflengte
7Uitstekende milieuvriendelijkheid en mechanische stabiliteit
Toepassingen
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Passive optische netwerken (PON)
3.Lokale netwerken (LAN)
4.CATV Systemen Versterken,
5.Monitoring systeem
|
|
