| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-DW-SFP-40KM |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |
Productbeschrijving

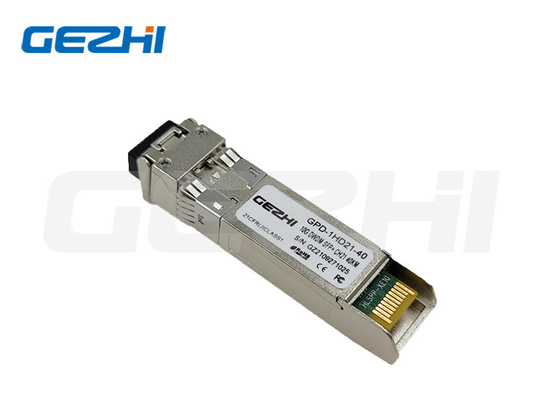

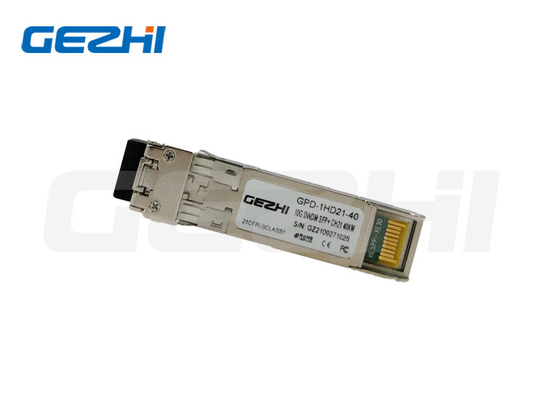

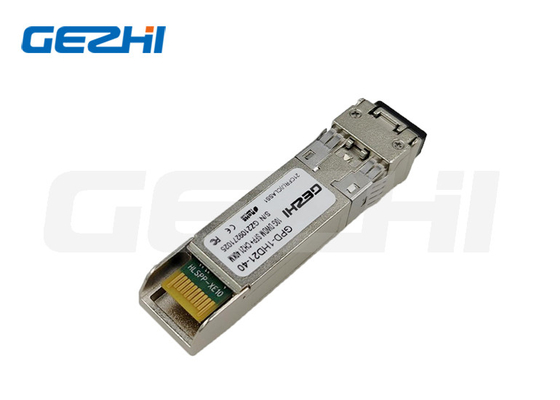

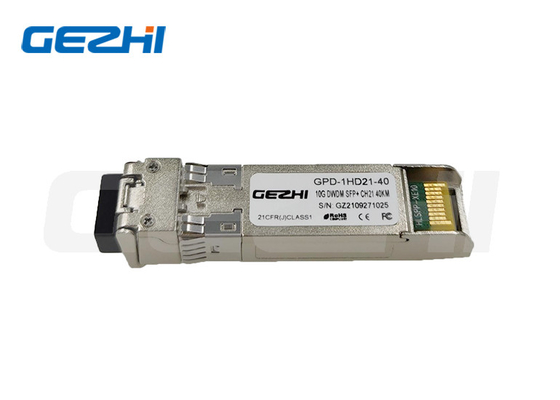

10G DWDM SFP+ 40KM 16dB EML C-band 50GHz 100GHz 200GHz ITU-netwerk
Beschrijving
Gezhi Photonics SFP+ER DWDM Transceiver is ontworpen voor 10GBASE-ER/EW en 8.5G/10G Fiber-Channel toepassingen.Het zendergedeelte bevat een EML-laser met een koelingHet ontvangende gedeelte bestaat uit een PIN-fotodiode die is geïntegreerd met een TIA.Digitale diagnostische functies zijn beschikbaar via een seriële interface met twee draden, zoals gespecificeerd in SFF-8472, die toegang in realtime biedt tot de werking van de apparatuurparameters zoals de transceivertemperatuur, de laser bias-stroom, het overgedragen optische vermogen,met een vermogen van niet meer dan 50 W.
Kenmerken
Toepassing
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Voedingsspanning | Vcc | -Nee.5 | 3.8 | V |
| Bergingstemperatuur | Tst | -40 | 85 | oC |
| Relatieve luchtvochtigheid | Rh | 0 | 85 | % |
Werkomstandigheden
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Voedingsspanning | Vcc | 3.13 | 3.3 | 3.47 | V |
| Voedingsstroom | Icc | 360 | 450 | mA | |
| Temperatuur van de werkkas | Tca | - 5 | - | 70 | oC |
| Moduleverspreiding | Pm | - | 1.2 | 1.5 | W |
Vermelding:
[1] De voedingsstroom wordt gedeeld tussen VCCTX en VCCRX.
[2] In-rush wordt gedefinieerd als stroomniveau boven de vereisten voor steady-state stroom
Specificaties van de zender electrical
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Gegevenspercentage | Mra | - | 10.3 | 11.3 | Gbit/s |
| Inputverschilimpedantie | Rimpel | - | 100 | - | Ω |
| Differentiële gegevens Invoer | VtxDIFF | 120 | - | 850 | mV |
| Overdraag uitzetten van spanning | VD | 2.0 | - | Vcc3+0.3 | V |
| Transmissie-activeringsspanning | Ven | 0 | - | +0.8 | V |
| Verzenden uitschakelen Bevestigen tijd | Vn | - | - | 100 | wij |
Specificaties van de ontvanger Optisch
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Invoerwerkingsgolflengte | L | 1260 | - | 1620 | nm |
| Gemiddeld ontvangvermogen | - | - | - Eén.0 | dBm | |
| Gevoeligheid van de ontvanger in OMA | - | - | - Vijftien.1 | dBm | |
|
Gevoelige ontvangergevoeligheid in OMA [1]
|
- Elf.3 | dBm | |||
| Maximaal invoervermogen | RX-overdrukking | - | - | -1 | dBm |
| Reflectie | Rrx | - | - | - 27 | dB |
| Verlies van signaal bevestigd. | - 25 | - | - | dBm | |
| Verzekeringsondernemingen | - | - | -16 | dBm | |
| LOS Hysteresis | 0.5 | - | - | dB |
Vermelding:
[1] Gemeten met conformiteitstestsignaal voor BER = 10¥12De in de tabel vermelde stressgevoeligheid is bedoeld voor BER-metingen op systeemniveau die de effecten van CDR-circuits omvatten.Er moet een extra marge van 4 dB worden toegewezen indien op het niveau van het onderdeel metingen worden uitgevoerd.
zonder de effecten van CDR circuits.
Afmeting
Veelgestelde vragen
V: Biedt u OEM-service?
A: Ja, we kunnen uw logo of label afdrukken op de producten of op de doos.
K: Kunt u gratis monsters leveren?
A: Sommige van de lage waarde monsters kunnen gratis voor u, maar u moet betalen voor de verzendkosten.
V: Hoe kunt u de kwaliteit garanderen?
A: Gebaseerd op ons perfecte kwaliteitsmanagementsysteem, zijn al onze producten voor de verzending 100% getest.
Wat is uw levertijd?
A: Over het algemeen, monster: 3~5 werkdagen. Formele bestelling: 7-10 werkdagen.
V: Wat zijn uw betalingsvoorwaarden?
A: Wij accepteren T/T, Western Union, Paypal, L/C
Voor monsters: 100% betaling. Formele bestelling: 30%~100% als borg, saldo vóór verzending.
|
|
