| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-FSW-2x4 Glasvezel-optische schakelaar |
| Moq: | 1 pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |
Inleiding
GZ-FSW-2x4 optische schakelaar is een soort van lichtpad controle apparaat, een lichtpad controle en het lichtpad omzetten. Speelt een belangrijke rol in de optische communicatie toepassingen.Optische schakelaar wordt voornamelijk gebruikt in optische transmissiesysteem multiplex monitoring, LAN hoe licht/licht detector automatische uitwisseling en multi-punt dynamische monitoring systeem in optische sensing optische test systeem voor optische vezels, optische apparaten,kabelproef voor netwerk- en veldtechniekMet RS-232 interface besturingsmodule met knoppen, kan via de pc software voor module optische pad keuze.
Feraat
1Onovertroffen lage kosten
2.Low optische vervorming
3.Hoge isolatie
4.Hoge betrouwbaarheid
5.Epoxy-vrij optisch pad
6De knop voor het schakelen van het lichtpad.
Toepassingen
1.Ring Network
2.Vanafstandsbewaking in optische netwerken
3Test van optische vezelcomponent
Specificaties
| Parameter | Parameterwaarden |
| Model | GZ-FSW-2X4 |
| Invoegingsverlies | Typ.:0.5 dB max.:10,0 dB |
| Golflengtebereik | 1260 tot 1650 nm |
| Testgolflengte | 1310/1550 nm |
| Vlakken | SM, 9/125um ((SMF-28) |
| Terugkeerverlies | ≥ 50 dB |
| Overstroom | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Herhaalbaarheid | ≤ 0,02 dB |
| Levensduur | ≥ 10 |
| Schakeltijd | 8 ms (naastgelegen kanaal) |
| Optische kracht | ≤ 500 mW |
| Verbinding | LC/PC |
| Controlemodus | TTL |
| Werkende stroomtoevoer | 5V/100 mA |
| Werktemperatuur | -40 °C tot +85 °C |
| Afmeting | (L) 104,0×(W) 120×(H) 28±0,2 mm |
Afmeting

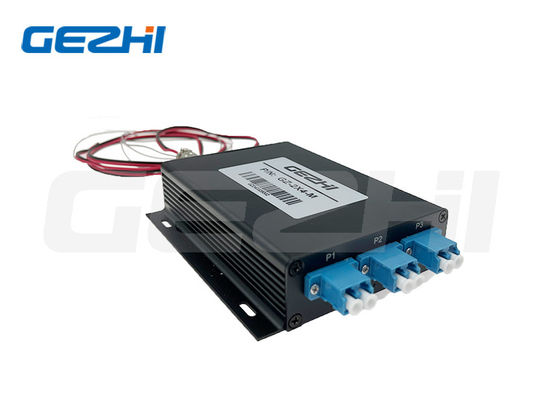

P1-aansluiting: gemeenschappelijk optisch schakelkanaal
P2-aansluiting: optische schakelaar kanaal 1
P3-aansluiting: optisch schakelkanaal 2"
Signaal 1: vermogen
Licht 2: Licht van kanaal 1, het licht is aan om aan te geven dat P1 P2 passeert
Lichtstijl 3: Lichtstijl van kanaal 2, het licht is aan om aan te geven dat P1 voorbij P3 gaat
GX12-3:1 is +5V, 2 is GND, 3 is de bedieningspin (hoog: P1-P2, laag: P1-P3)
Optische route
Tekening
Video
|
|
