| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-OLP-M-LP |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |
1260~1650nm optische lijnbeschermingsmodule,RS-232 seriële poort,LC/UPC
Overzicht
GZ-OLP-M-LP-optische glasvezelbeschermingsmodule is een automatische lichtpadschakelingsmodule voor hoofdvezel- en standby-optische glasvezelfouten, waarbij de module tegelijkertijd hoofdvezel en standbyvezel bewaakt.wanneer het hoofdsignaal van de optische vezelvermogen lager is dan de ingestelde waarde en het standby-signaal van de optische vezel normaal is, de module automatisch schakelt optisch pad over naar standby-optische vezels;Wanneer voor standby-optische fibe het vermogenssignaal lager is dan de ingestelde waarde en het hoofdsignaal van de optische vezels normaal is,de module met automatisch schakelen op het optische pad naar de hoofdoptische vezel;De module ondersteunt RS-232 seriepoortcommunicatie, kan worden ingesteld door overeenkomst of query module informatie.
Feraat
•Kanalen met een laag inzetverlies en een hoge stabiliteit
•Een real-time monitoring van de grootte van het optische vermogen van de hoofd- en standby-optische vezels.
•Optische vezel hoofd/standby schakelaar automatisch.
• Ondersteunt RS-232 seriepoortcommunicatie
Schematisch schema
Specificaties
|
Parameter
|
Parameterwaarden
|
|
Model
|
GZ-OLP-M-LP
|
|
Invoegingsverlies
|
≤ 1,5 dB
|
|
Golflengtebereik
|
1260 tot en met 1650 nm
|
|
Optische schakelwaarde
|
-10 dBm,-15 dBm,-20 dBm,-25 dBm,-30 dBm,-35 dBm
(1550 nm)
|
|
Precisiteit
|
± 5%
|
|
Levensduur
|
≥ 107
|
|
Vlakken
|
9/125 um
|
|
Verbinding
|
LCPC
|
|
Controlemodus
|
RS-232
|
|
Afgeschakelde staat
|
Vergrendeling
|
|
Werkende stroomtoevoer
|
D.C.:5V/500mA
|
|
Werktemperatuur
|
0 ~ +50°C
|
|
Bergingstemperatuur
|
- 10°C~ + 70°C
|
|
Grootte van het product
|
(L) 104,0×(W) 120×(H) 28±0,2 mm
|
Beschrijving van het paneel

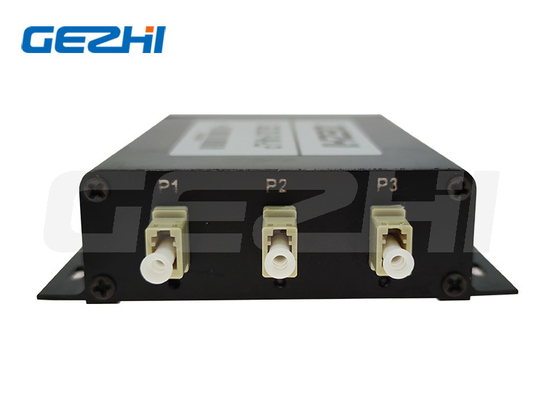

Connector 1: glasvezelconnector (gemeenschappelijke poort)
Connector 2: glasvezelconnector (hoofdvezel)
Connector 3: glasvezelconnector (standbyvezel)
Indicatorlicht 1: wanneer het indicatorlicht groen is, fungeert de module als hoofdoptische vezel; wanneer het rood is, fungeert de module als reserveoptische vezel.
Indicatorlamp 2: wanneer het indicatorlampje groen is, is het hoofdvezelsignaal normaal; wanneer het rood is, is het hoofdvezelsignaal niet in orde
Indicator licht 3: wanneer het indicatorlicht groen is, is het standbyvezelsignaal normaal; wanneer het rood is, is het standbyvezelsignaal niet in orde

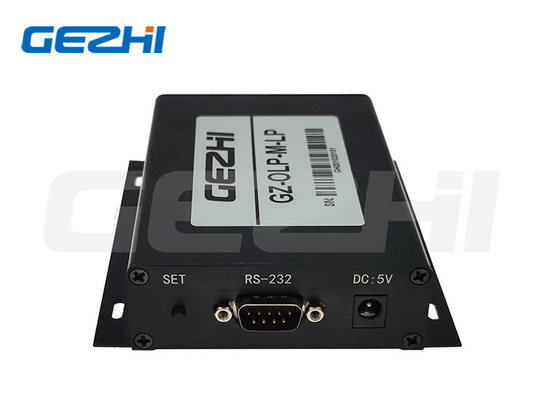

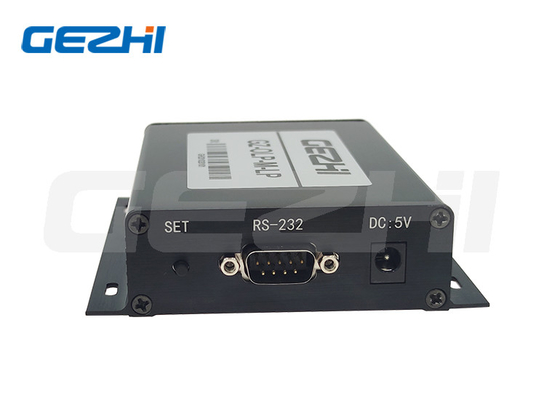

SET:De sleutel wordt gebruikt om tussen de hoofdvezel en de standbyvezel te schakelen
RS-232: seriecommunicatie-interface;
Vermogen:Krachtinterface ((5V/500mA)
Standaardinstelling
•RS-232:Baud-percentage:9600; gegevensbits:8 bit; stopbit: 1 bit; parity bit:NONE; • optische krachtschakelingswaarde: -35 dBm
SET:toestemming
RS-232 pin definitie
|
Pinnetje
|
Naam | Leg uit. |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
ontvangende terminal
|
| 3 |
TXD
|
Verzendendend einde
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
Video
|
|
