Productdetails:
|
| Werkende Golflengte: | 780, 980, 1060, 1310,1550 enz. | Schakelaartype: | Niet-vergrendelend/vergrendeld |
|---|---|---|---|
| Vezeltype: | 105/125 of aangepast | Verbinding: | SC/APC, SC/UPC of customzied |
| Garantie: | 3 jaar | Toepassing: | Vezelsensor |
| Hoog licht: | 1x4s glasvezel-schakelaars,105/125um glasvezelschakelaars,1x4's enkelmodusschakelaar |
||
Productbeschrijving:

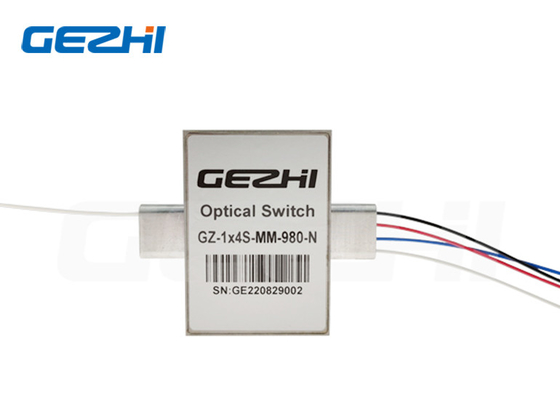

1x4S 105/125um glasvezel optische schakelaar voor glasvezel sensor
1x4S optische schakelaar
Deze 1x4S optische schakelaars van GEZHI Photonics worden gebruikt voor 105/125um grote kernvezel. Die ondersteunen 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm of aangepaste golflengte.De 105/125um glasvezel 1x4 optische schakelaars is met lage insertie verlies, hoge stabiliteit en betrouwbaarheid en high cross talk. die op grote schaal worden gebruikt in medische, fiber sensor, onderzoek, laser en ruimtevaart etc.
Kenmerken
◆Laag invoegverlies
◆Hoogkanaalisolatie
◆Hoge stabiliteit, hoge betrouwbaarheid
◆Sluitend of niet-sluitend
Technische parameters
|
Parameters |
GZ-1x4S | |
| Operatiegolflengte | nm | 780, 980, 1060, 1310,1550 enz. |
| Invoegingsverlies | dB | ≤ 1.5 |
| Waallengte-afhankelijk verlies | dB | ≤ 0.40 |
| Verlies afhankelijk van polarisatie | dB | ≤ 0.05 |
| Temperatuurafhankelijk verlies | dB | ≤ 0.20 |
| Terugkeerverlies | dB | SM≥50 MM≥30 |
| Cross Talk | dB | SM≥55 MM≥35 |
| Schakeltijd | ms | ≤ 8 |
| Herhaalbaarheid | dB | ≤ ± 0.02 |
| Duurzaamheid | Tijd | ≥107 |
| Werkspanning | V | 3 of 5 |
| Type schakelaar | Niet-vergrendelend/vergrendeld | |
| Werktemperatuur | °C | -20~+70 |
| Bergingstemperatuur | °C | -40~+85 |
| Optische kracht | mW | 500, 1000, 2000, 5000, 10000 enz. |
| Afmeting | mm | 52.7.0L×37.2W×10.0H |
Optische route
Afmeting
Informatie over bestellingen
| GZ | Modus | Waallengte | Spanningstype | Controlemodel | Werkkracht | Vlakken | Fiberdiameter | Lange vezels | Verbinding |
| 1x4S |
S=SM M=MM |
780=780nm 85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm 980=980nm 1060=1060nm S=Specificeer |
3=3V 5=5V |
L=Sluiting N=Niet-vergrendelen |
N=500 MW 1=1W 2=2W 5=5W 10=10W S=Specificeer |
5=50/125 6=62,5/125 9=9/125 1=105/125 S=Specificeer |
25=250um 90=900um 20 = 2,0 mm S=Specificeer |
05=0,5 m 10=1,0m S=Specificeer |
00=Geen FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Specificeer |
