| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2A optische Schakelaar |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

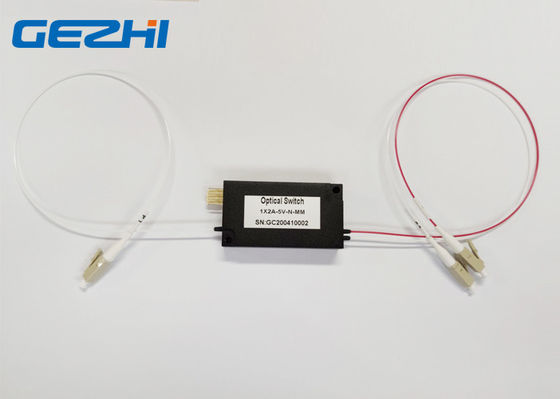

1x2A multiwijze850nm Optische Schakelaar niet-Sluit 5V met minimetaalgeval
Verpakking van de de Wijze850nm Optische Schakelaar van GEZHI 1x2A de Multi in een minimetaalgeval en controle met 4pins. Het punt niet-sluit Voltage 5V met LC/PC-schakelaar. De aangepaste specificatie is beschikbaar.
Eigenschappen
Laag Toevoegingsverlies
Snelle Omschakelingssnelheid
Kleinste Grootte
Hoge werkende temperatuur
Toepassingen
OADM
MENS
Systeem Controle
Component het Testen
Specificatie
|
Parameters |
Gz-fsw-1×2A | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Werkende Golflengte | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,5 Maximum: 1.0 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
|
Voeding |
V | 3.0 of 5.0 | |
| Leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | 0~+70 of -40~+85 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Afmeting | mm | (L) 55× (W) 30× (H) 12,8 | |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe.
Optische Route
| Controlemodel | Elektrische Aandrijving | Statussensor | Optische Weg | ||
| Speld 1 | Speld 2 | Pin3- Pin4 | |||
| Het sluiten | V+ | GND | Open | P1-P2 | |
| GND | V+ | Sluit | P1-P3 | |
|
| Niet-sluit | V+ | GND | Sluit | P1-P3 | |
| GND | GND | Open | P1-P2 | |
|
| Specificaties | Voltage | Huidig | Weerstand |
| 5V het sluiten | 4.5~5.5 | 36~44mA | 125Ω |
| 5V-niet-Sluit | 4.5~5.5 | 25~31mA | 178Ω |
| 3V het sluiten | 2.7~3.3 | 54~66mA | 50Ω |
| 3V-niet-Sluit | 2.7~3.3 | 42~51mA | 65Ω |
1x2A de optische Informatie van de Schakelaarorde
GZ-FSW-1x2A-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Video
|
|
