| Brand Name: | GEZHI or OEM |
| Modelnummer: | 2x2 optische Omleidingsschakelaar |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |
Het sluiten van van de Micro- 2x2 de Optische Singlemode 1310/1550nm golflengte Omleidingsschakelaar
GEZHI-de Micro- 2x2 Optische Omleidingsschakelaar is hoogst stabiel gebruik in Optische Netwerkbescherming/Restauratie. Wanneer de macht is, wordt de verrichtingswijze van de Omleidingsschakelaar geplaatst aan Normaal, en het lokale voorzien van een netwerkapparaat wordt aangesloten aan belangrijkst-netwerk. Wanneer de stroomuitval voorkomt, plaatsen 2x2 de optische Omleidingsschakelaar is vlug aan omleidingswijze om mainnetwork van het lokale voorzien van een netwerkapparaat te isoleren. Ook, is de Micro- schakelaar van het sluiten van type en heeft een werkende tijd van 8ms.
Eigenschappen
Laag Toevoegingsverlies
Het sluiten of niet-Sluit
Hoge Kanaalisolatie
Epoxy Vrije Optische Weg
Hoogst Stabiel en Betrouwbaar
Toepassingen
Instrumentatie
Netwerkproefsystemen
Optisch Signaal het Verpletteren
Configureerbare Optisch voegt/Daling toe
De de optische Bescherming/Restauratie van Netrwork
Zender en Ontvangersbescherming
Ordeinformatie
GZ-2×2B-x
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Specificatie
| Parameters | Gz-fsw-2×2B | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Het werken avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,6 Maximum: 0,8 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voeding | v | 3.0 of 5.0 | |
| Leven | tijden | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) (W) 12.0× (H) 8,2 de aanpassing 27.0× is beschikbaar. | |
Spelden
| Parameters | Spelden | Elektrische Aandrijving | Statussensor | ||||||
| 2×2B | Optische Weg | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Niet-sluit | P1-P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| het sluiten | P1-P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Optische Route
| Status | Status Twee |
|
|
|

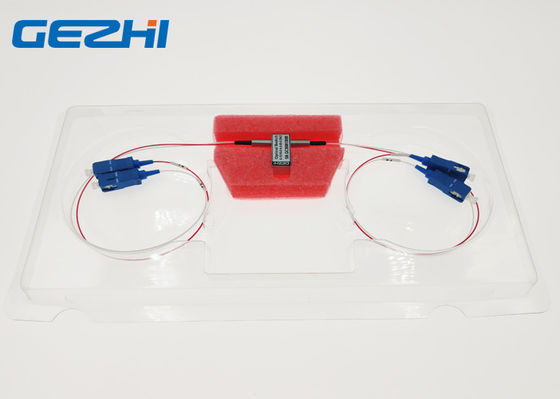

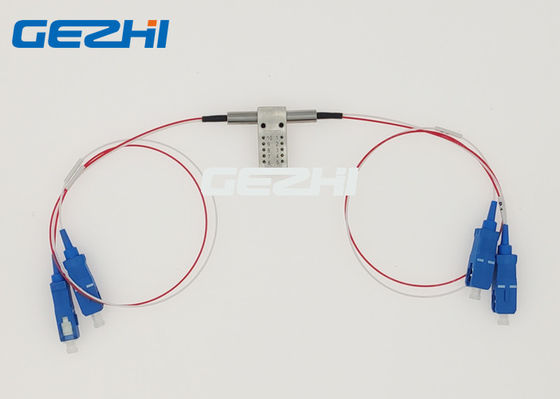

2x2 beeld van de omleidings het Vezeloptische Schakelaar
