| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2 optische Schakelaar |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

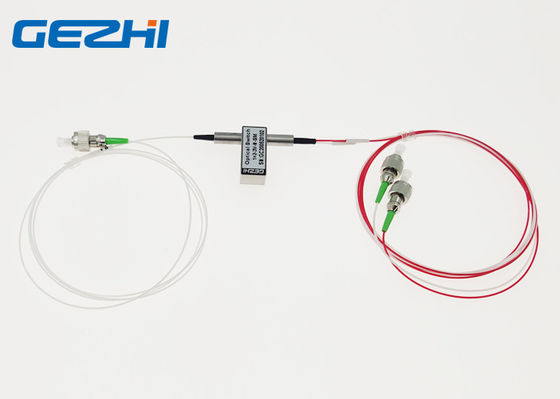

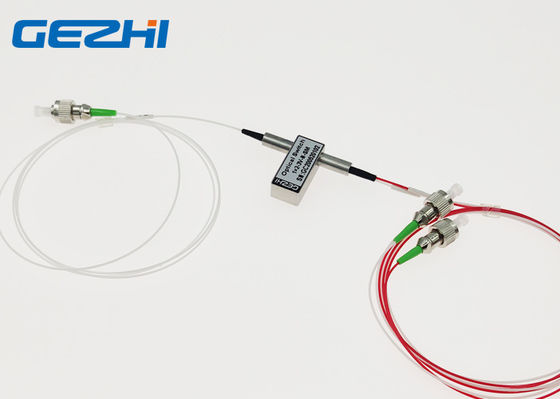

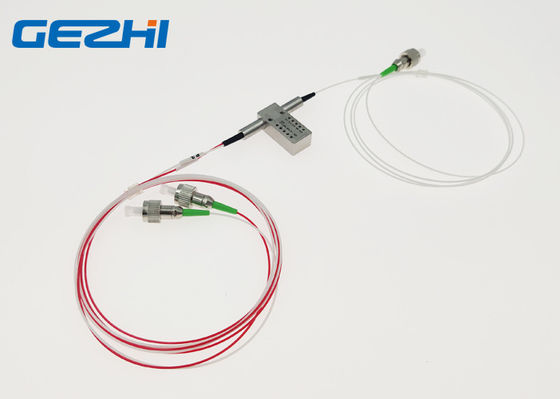

1260~1650nm de brede schakelaar van de golflengte1x2 Optische Schakelaar 3V FC/APC
Brede de golflengte Optische schakelaar van GEZHI 1260~1650nm configurate door 1x2-type met Drie vezels en twee staten. Het verbindt aan de groene schakelaar van FC/APC en niet-Gesloten 3V-voltage. Verbindt de brede de golflengte1x2 optische schakelaar van GEZHI 1260~1650nm optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. De optische Schakelaar is apllication in Optische Netwerk controle, voegt de golflengterouter en reconfigurable/laat vallen multiplextelegrafen toe.
Eigenschappen
Laag Toevoegingsverlies
Kleinste Grootte
Niet-gesloten type3v voltage

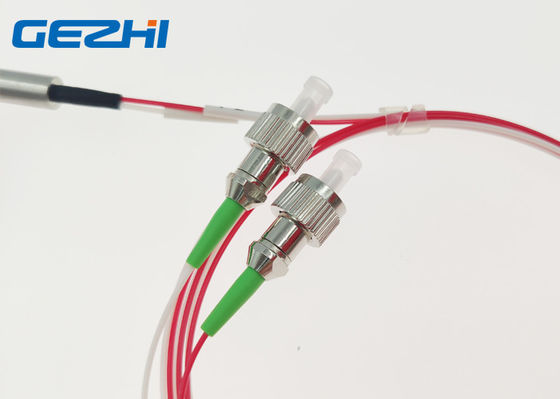

FC/APC schakelaar
Industrieel Beschikbaar Type
Monteerbare PCB
Toepassingen
Optische netwerkbescherming en restauratie
Onderzoek en ontwikkeling
De bescherming van het transmissiemateriaal
1x2 de optische Informatie van de Schakelaarorde
GZ-FSW-1x2-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Specificatie
|
Parameters |
Gz-fsw-1×2 | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Werkende Golflengte | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,5 Maximum: 1.0 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
|
Voeding |
V | 3.0 of 5.0 | |
| Leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+80 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe.
Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×2 | kanaal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
Optische Route
| Status | Status Twee |
|
|
|
Video
|
|
