| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2 vezeloptische Schakelaar |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

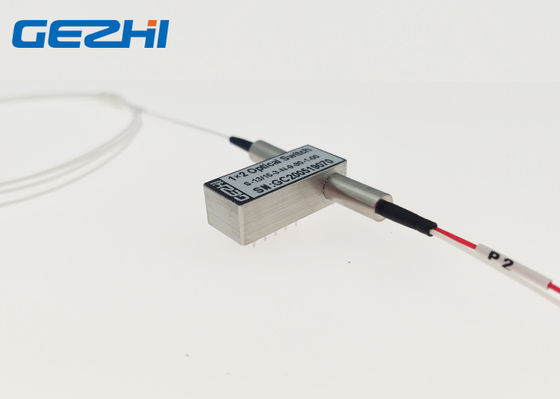

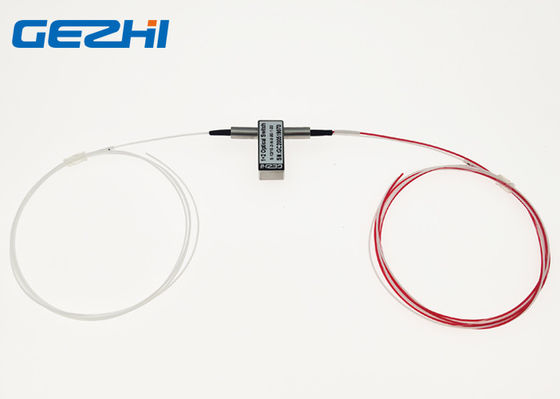

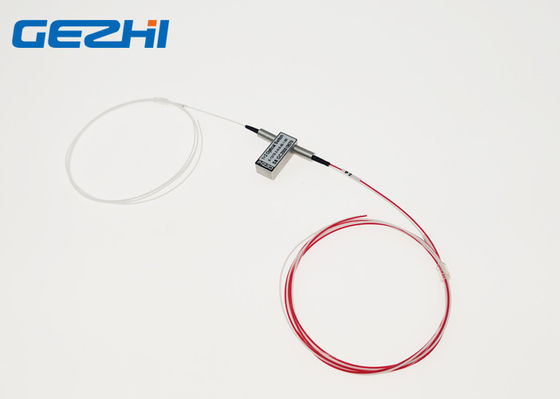

1x2 vezeloptische Prisma Optische Schakelaars Single-mode 1550nm zonder schakelaar
Vezeloptische het Prisma Optische schakelaars van GEZHI 1x2 configurate door 1x2-type met Drie vezels en twee staten. Het verbindt zonder enige schakelaar voor aangepast en met niet-Gesloten 3V-voltage, moutable PCB. Verbindt de Vezeloptische het Prisma Optische Schakelaars van GEZHI 1x2 optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. De vezeloptische Schakelaars is apllication in Optische netwerkbescherming en restauratie, Onderzoek en ontwikkeling en de bescherming van het Transmissiemateriaal.
Eigenschappen
Kleinste Grootte
Laag Toevoegingsverlies
Niet-gesloten type3v voltage
Zonder schakelaar voor aangepast
Industrieel Beschikbaar Type
Toepassingen
Optische Netwerk controle
golflengterouter
Reconfigurable voeg/laat vallen multiplextelegrafen toe
Optische Route
| Status | Status Twee |
|
|
|

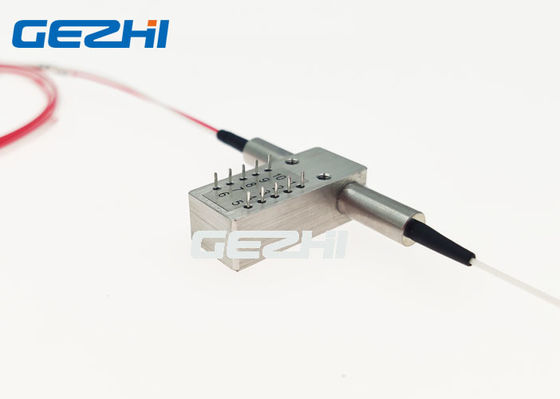

Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×2 | kanaal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
1x2 de optische Informatie van de Schakelaarorde
GZ-FSW-1x2-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Specificatie
|
Parameters |
Gz-fsw-1×2 | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Werkende Golflengte | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,5 Maximum: 1.0 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
|
Voeding |
V | 3.0 of 5.0 | |
| Leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+80 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe.
