| Brand Name: | GEZHI or OEM |
| Modelnummer: | 3port-FWDM |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

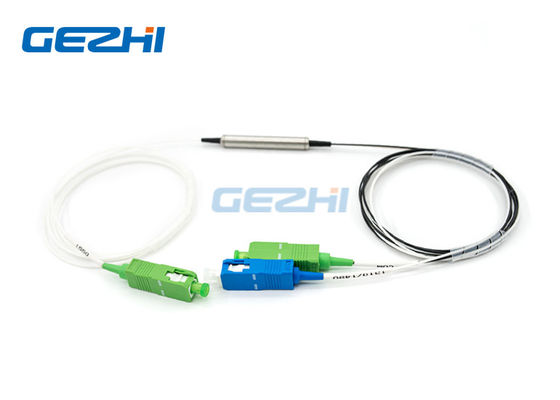

Filterwdm 1310/1490/1550 NM-Vezel Optische Componenten
De Filterwdm van GEZHI 1310/1490/1550 NM-Vezel Optische Componenten gebruikte thin-film filtertechnologie. Het seint & demultiplexer drie golflengte bij 1310, 1490 & 1550nm simultaan over die de stem, de gegevens en de videodiensten vervoeren. Filterwdm 1310/1490/1550 NM-Vezel Optische Componenten combineert en scheidt licht om tweerichtings communicatie signalen bij 1310/1490/1550nm-golflengte in een widwaaier te realiseren. Zijn gebruikt in de „drievoudig-spel“ FTTH systemen met 1 tot 2 havenconfiguratie. 3 golflengten worden gevoed in het apparaat door de gemeenschappelijke inputhaven, wordt één golflengte weerspiegeld van één outputhaven, gelijktijdig, gaan de andere 2 golflengten door het apparaat over bij andere outputhaven.
|
Eigenschappen |
Toepassingen |
|
|
Specificatie
| Parameters | Eenheid | FWDM-Apparaat | ||
| Werkende Golflengte T: transmissiegolflengte R: bezinningsgolflengte 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Toevoegingsverlies | dB | Transmissie: ≤ 0,6 | ||
| Bezinning: ≤ 0,4 | ||||
| De Isolatie van het transmissiekanaal | dB | ≥ 30 | ||
| De Isolatie van het bezinningskanaal | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Golflengte thermische stabiliteit | nm/℃ | ≤ 0,003 | ||
| De thermische stabiliteit van het toevoegingsverlies | dB/℃ | ≤ 0,005 | ||
| Terugkeerverlies | dB | ≥ 45 | ||
| Optische Macht | mw | ≤ 500 | ||
| Werkende Temperatuur | ℃ | -10 ~ +70 | ||
| Opslagtemperatuur | ℃ | -40 ~ +85 | ||
| Relatieve Vochtigheid | % | 5 ~ 95 | ||
| Afmeting | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. De aanpassing is beschikbaar. 2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe. |
||||
Filterwdm 1310/1490/1550 NM-Vezel Optische Componenten
Het opdracht geven van tot Informatie:
| A | B | C | D | E |
| Golflengte | Buistype | Vezellengte (Omvat schakelaar) |
Schakelaar | Afmeting |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= anderen |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
