| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-FSW-1x32 |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |
SM vezel Optische 1x32 Schakelaar
De SM-vezel Optische 1x32 Schakelaar van Co. van GEZHI Photonics, Ltd verstrekt kanaalselectie tussen één enkele input en n-outputvezels.
Het outputkanaalnummer is gespecificeerde klant en het kan zijn 1x8, 1x16, 1x32 of anderen. Het komt met paralled interface (TTL) en aandrijvings self-checking functie van de kringsanalyse. Deze optische schakelaar van 1x32 kan OEM zijn. Zijn is gebaseerd op onze geavanceerde technologie van de vezeloptica die goede herhaalbaarheid, laag toevoegingsverlies, lage kosten en hoge prestaties heeft. De verrichtingsgolflengte kan van enige wijze 1260 aan 1650nm, multimode 850±40/1300±40nm of aangepaste golflengte zijn.
|
Eigenschappen Met beperkte verliezen Hoge Betrouwbaarheid Gemodulariseerd Ontwerp |
Toepassingen Ring Network Multi Lichtbron Het testen van Vezel, Optische Component |
Stepper van 1x32 van GEZHI zijn de motor optische schakelaars een directe vezel aan vezel schakelaartechnologie, die door één vezel aan andere fysisch te richten werkt. Dit wordt verwezenlijkt door een hoge resolutiestepper motor te gebruiken om de gemeenschappelijke vezel precies te roteren en te richten aan de geselecteerde outputvezel.
SM Specificatie van de vezel de Optische 1x32 Schakelaar
| Parameter | Parameterwaarden |
| Model | Gz-fsw-1X32 |
| Toevoegingsverlies | ≤0.8 dB |
| Golflengtewaaier | 1260~1650 NM |
| Testgolflengte | 1310/1550 NM |
| Vezeltype | SM, 9/125um (smf-28) |
| Terugkeerverlies | ≥50 dB |
| Overspraak | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Herhaalbaarheid | ≤0.02 dB |
| Leven | > 107 |
| Omschakelingstijd | ≤8 Mej. (Aangrenzend kanaal) |
| Optische Macht | ≤500 mw |
| Schakelaar | FC/PC |
| Controlewijze | TTL |
| Werkende Voeding | 5V/500 mA |
| Product Sze | 135 x 64 x 46 |
| Werkende Temperatuur | -20 ℃ aan +70 ℃ |
| Werkende Temperatuur | -40 ℃ aan +85 ℃ |
Nota: 1. De aanpassing is beschikbaar.
Zowel zijn multimode als enige wijzeversies van deze schakelaar beschikbaar. Zij kenmerken hoog niveau van
prestaties voor multi-eenheid het testen in R&D en in productieomgevingen die worden vereist. Zij zijn ook
hoogst geschikt voor toepassingen in telecommunicaties, productie, en testomgevingen, wegens
hun laag IL en uitstekende herhaalbaarheid. Naast de vele standaard beschikbare opties, wij ook
pas schakelaars aan om aan de klant-specifieke behoeften te voldoen

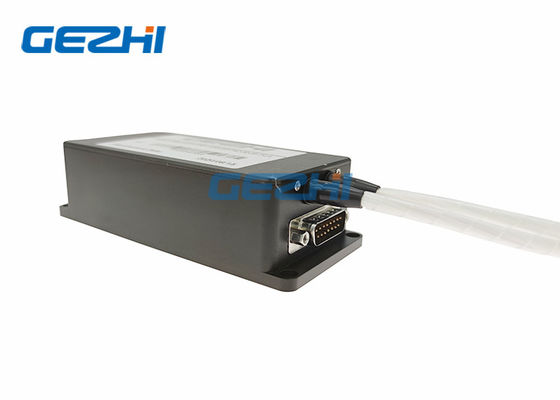

SM vezel Optische 1x32 Schakelaar Pin Specifications
| OB-15 mannelijke schakelaar | |||
| Pin No. | I / O | Signaal | Beschrijving |
| 2 | Input | D0 |
D0~ D5 is kanaalselectie Bit0~Bit5, is D0 laag, is D5 hoog |
| 3 | Input | D1 | |
| 4 | Input | D2 | |
| 5 | Input | D3 | |
| 6 | Input | D4 | |
|
11 |
Input |
Het TERUGSTELLEN |
TTL, het Lage terugstellen aan kanaal 0. De de selectiebeetjes op hoog niveau van het middelenkanaal zijn efficiënt. |
| 7 | Uit | KLAAR | Klaar TTL, (klaar High=Not, Low=Ready) |
| 8 | Uit | FOUT | TTL, Fout OF Mislukking, (High=Error, Low=No-fout) |
| 1,9 | Macht | GND | Grond |
| 12 | Macht | VCC1 | 5.0±5% VDC Motorvoeding (maximum 500mA) |
| 15 | Macht | VCC2 | 5.0±5% VDC Kringsvoeding (maximum 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | vacature |

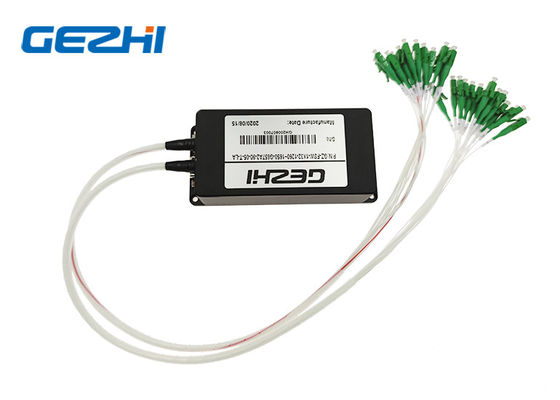

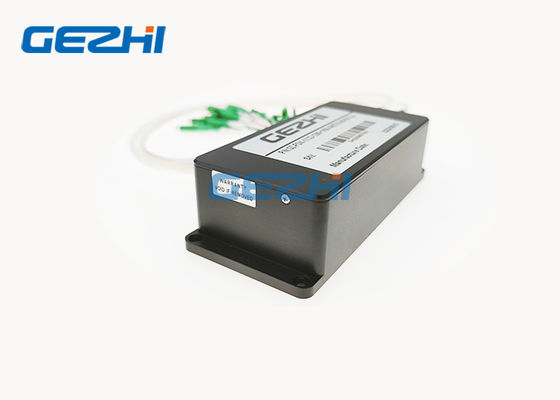

SM beeld van de vezel het Optische 1x32 Schakelaar
