| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-FSW-D2x2B |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

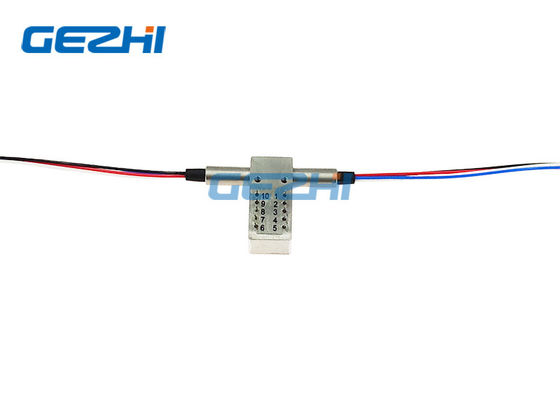

850nm de Vezel Optische Schakelaar van de MM. Dubbele 2x2 Omleiding
Co. van GEZHI Photonics, van de de Omleidingsvezel van 2x2 van Ltd de Dubbele Optische Schakelaar wordt in het leven geroepen om te verstrekken dwars-verbind en functie tussen Input en Outputkanalen mijd. Zijn het werken bij 850nm-golflengte. (1260~1650nm, 780nm en de aangepaste golflengte zijn beschikbaar. Het biedt uitstekende herhaalbaarheid, toevoegingsverlies en een brede werkende temperatuurwaaier aan.
|
Eigenschappen Laag toevoegingsverlies |
Toepassingen Overtolligheidsomschakeling Aanpassing en restauratie van vezelnetwerken |
Specificatie
| Model | Eenheid | GZ-FSW-D2x2B | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| golflengte | NM | 850&1300 | 1310&1550 |
| Toevoegingsverlies | dB | Type: 1.0 maximum: 1.5 | |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Dwarsbespreking | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voltage | v | 3.0 of 5.0±0.5 | |
| Het werkende leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Macht behandeling | mw | ≤500 | |
| Werkende temperatuur | ℃ | 20~+70 (het industriële type is beschikbaar) | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Vezelkleur |
P1, P1: Zwarte P2, P2: Rood P3, P3: Blauwe P4, P4: Wit |
||
| Grootte | mm | 27.0×12×8.2 | |
| Nota: 1 binnen werkende temperatuur en SOP. 2 exclusief Schakelaars. | |||
GZ-D2x2B-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

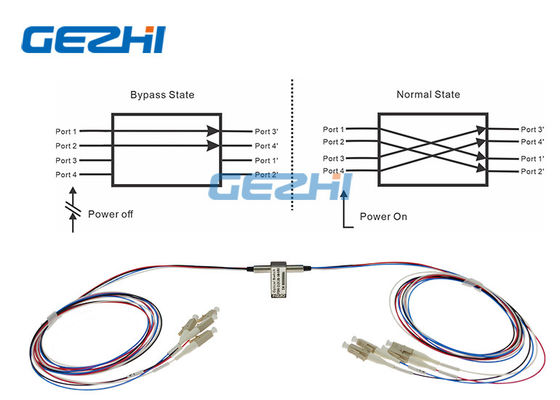

Optische Route
Spelden
| Type | Staat | Spelddefinitie | Macht | Voorwaarde controle | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Niet-sluit | A | P1- P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| P3-P3, P4-P4 | ||||||||||
| Het sluiten | A | P1- P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open |
|
Video
|
|
