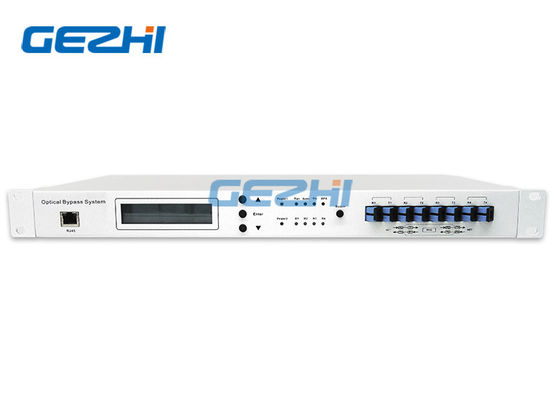

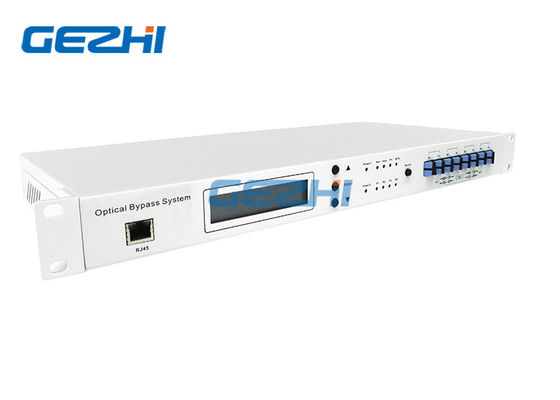

De optische Schakelaar van de Omleidingsbescherming in Optische vezelbescherming voor ADM

In sommige netwerktopologieën, kunnen de mislukking van netwerkapparatuur of de stroomuitvallen een invloed niet alleen op verkeer hebben dat bij deze knopen maar ook op de rest van het netwerk eindigt. De meest efficiënte oplossing voor dergelijke scenario's is Omleidingssystemen die verkeer toestaan om ontbroken knopen te mijden.
De optische Omleidingsbescherming is een soort intelligent optisch schakelaarsysteem dat foutenknoop in optisch transmissienetwerk kan mijden om analyse van gehele netwerkmededeling te vermijden. Het kan automatisch schakelen wanneer ontdekt de knoop macht-verslaat of mislukking signaleert.

Technische Parameter

Eigenschappen

Onafhankelijke van datasnelheid, formaat en golflengte.
Hoogst configureerbaar om netwerktoepassingen te passen.
Eenvoudige, gebruiksklare Installatie.
Gebruiker-verkiesbare terugkerende en niet terugkerende wijzen.
Het sluiten van optische schakelaar.
Voorpaneelleiden en ver alarm.

Toepassing

Optische vezelbescherming voor ADM-transmissie in om het even welke gegevensindeling.
Optische specifieke bescherming voor vezelring.

De optische schakelaar van de omleidingsbescherming verstrekt zowel Hand als Automatische omschakelingswijze. Op Handwijze, schakelt het systeem optische die weg slechts op de bevelen van gebruiker wordt gebaseerd. In de Automatische die wijze, de systeemschakelaars op het ontdekte machtsniveau wordt gebaseerd en de vooraf ingestelde drempel. Onder automatische wijze, kan het systeem worden geplaatst om Terugkerende of niet Terugkerende wijzen te zijn. Onder Terugkerende wijze, wordt de systeemschakelaars terug naar de werkende weg automatisch na de foutenvoorwaarde ontruimd. Onder niet Terugkerende wijze, terug schakelt het systeem niet.

Terwijl de behoefte aan omleidingsbescherming in lineaire netwerken intuïtief is, kunnen andere topologieën van het ook profiteren. Één geval is ringsnetwerken, de waarvan self-healing capaciteit tot één enkele mislukking beperkt is. Kan een ring-topologie netwerk van één enkele gesneden vezel of mislukking van één enkele knoop terugkrijgen: het verkeer bij een ontbroken knoop wordt geëindigd wordt verloren, maar de rest van het netwerk dat blijft functioneren. In sommige gevallen, zoals metro netwerken die aan vloed en stroomuitvallen onderworpen zijn, zijn de veelvoudige gezamenlijke mislukkingen waarschijnlijk en de inherente veerkracht van de ring is ontoereikend. Het gebruiken van een omleidingsschakelaar bij elke knoop biedt bescherming tegen veelvoudige mislukkingen aan, die alle ontbroken knopen zo zelfs in de situatie mijden van de multi-knoopmislukking de ring zijn self-healing verrichting zal handhaven. Het cijfer toont hoe de omleidingssystemen een ring tegen veelvoudige mislukkingen kunnen beschermen.
