| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2 PM Optische Schakelaar |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

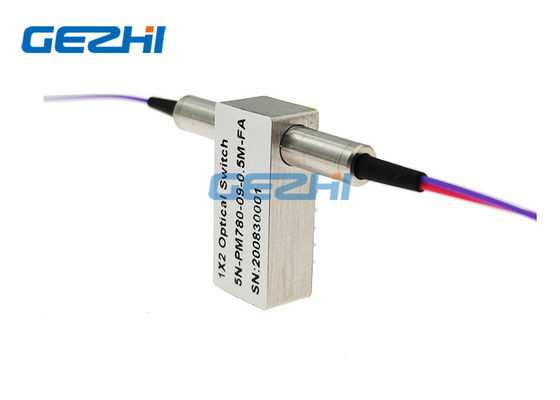

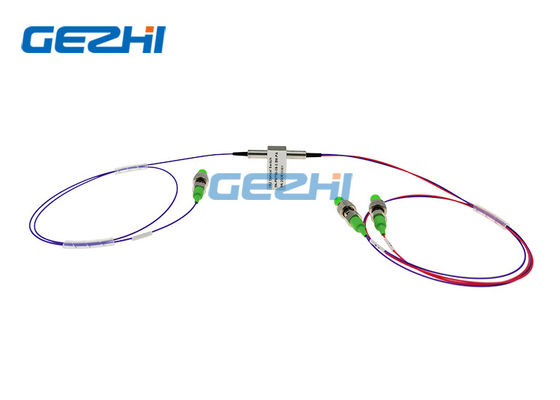

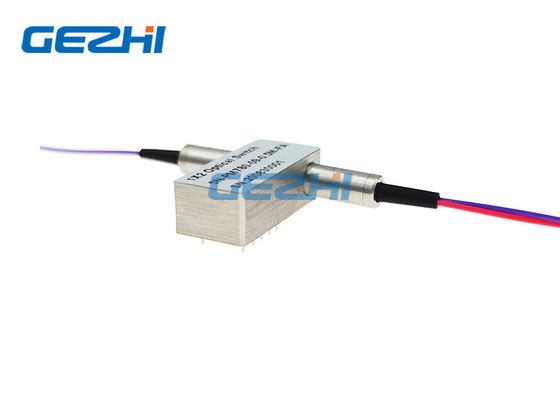

780nm polarisatie die 1x2 handhaven PM Vezel Optische Schakelaars
Co. van GEZHI Photonics, PM Optische Schakelaars van Ltd reeks die van polarisatie Vezel Optische schakelaars handhaven is 1X1-haven en 1×2-havens micro-optische die apparaten met PM Panda vezel worden gebouwd. Deze apparaten kunnen de optische input aan één van twee output schakelen terwijl het handhaven van de polarisatie van het signaal. De PM Optische Schakelaars reeks laat tweerichtingsverrichting toe. En wijd gebruikt op het gebied van optisch kruis, PON-netwerken en verbindingssysteem, de bescherming van de optische vezelring en netwerkmonitor. Voor een verscheidenheid van toepassingen, die evenals niet-sluit varianten sluiten zijn beschikbaar. De Optische Schakelaarsreeks wordt gekenmerkt met een laag toevoegingsverlies, een brede werkende golflengtewaaier, een hoge uitstervenverhouding en een uitstekende stabiliteit en een betrouwbaarheid.
Eigenschappen
Laag toevoegingsverlies
Hoge uitstervenverhouding
Brede Golflengtewaaier
Tweerichtingsverrichting
Uitstekende stabiliteit en betrouwbaarheid
Toepassingen
Polarisatie die optisch systeem handhaven
Re-Configurable OADM
Optische netwerkbescherming & restauratie
Optisch Kruis en schakelaarsysteem
Instrumentatie, het Testen & Meting
Specificatie
|
Parameters |
Gz-fsw-1×2-PM | |||
| Werkende Golflengte | NM | 780 ±10±10/850 | 980±10 /1064 ±10 | 1310,1480,1550±30 |
| Toevoegingsverlies | dB | Type: 1.2 maximum: 1.5 | Type: 1.0 maximum: 1.2 | Type: 0,6 Maximum: 1.0 |
| Terugkeerverlies | dB | ≥40 | ≥50 | ≥55 |
| Overspraak | dB | ≥40 | ≥55 | ≥55 |
| Herhaalbaarheid | dB | ≤±0.02 | ||
|
Voeding |
V | 3.0 of 5.0 | ||
| Leven | Tijd | ≥107 | ||
| Schakelaartijd | Mej. | ≤8 | ||
| Transmissiemacht | mw | ≤500 | ||
| Werkende Temperatuur | ℃ | -20~+70 | ||
| Opslagtemperatuur | ℃ | -40~+85 | ||
| Afmeting | mm | (L) 27× (W) 12.0× (H) 8,2 | ||
Nota: 1. De aanpassing is beschikbaar.

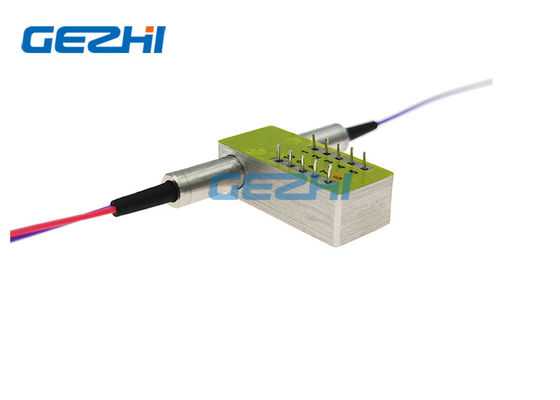

Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×2 | kanaal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
Optische Route
| Status | Status Twee |
|
|
|
1x2 de optische Informatie van de Schakelaarorde
GZ-FSW-1x2-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
PM=PM vezel X=Others |
25=250um 90=900um X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Video
|
