| Brand Name: | GEZHI or OEM |
| Modelnummer: | De dubbele Optische Schakelaar van 1x2 |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

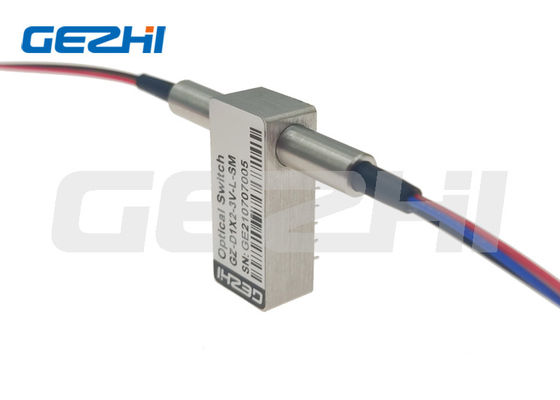

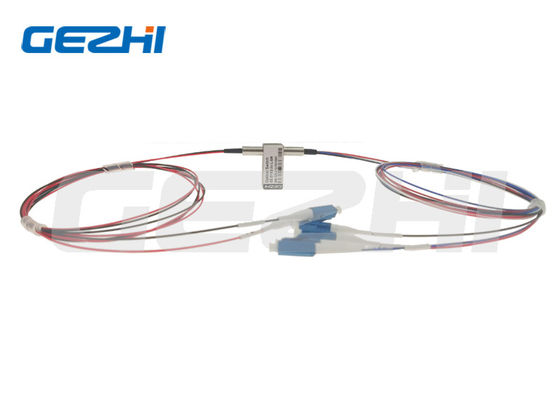

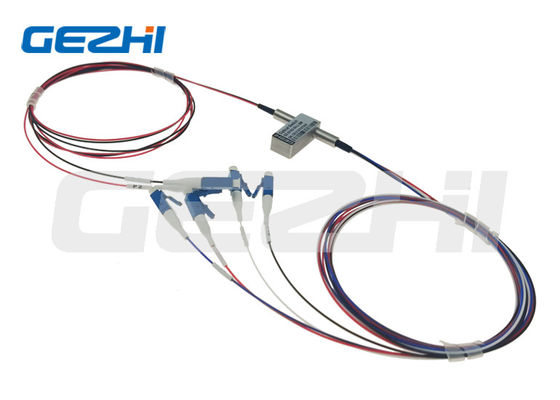

Het dubbele Mechanische Optische de Schakelaars Tweepolige Dubbel van de Relaisschakelaar D1x2 werpt
De Dubbele 1x2 Optische Schakelaars van GEZHI configurate door Zes vezels en twee staten riepen 2x4-ook Vezel Optische Schakelaar. Het verbindt aan LC/UPC-schakelaar en aan niet-Gesloten type. De Duplex1x2 opto-Mechanische schakelaars van GEZHI verbindt optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. De mechanische Optische Schakelaars van D1x2 is apllication in R&D in laboratorium, Metropolitan area network en Configureerbare OADM.
Eigenschappen
Laag Toevoegingsverlies
Brede Golflengtewaaier
Lang Leven
Hoge Stabiliteit, Hoge Betrouwbaarheid
Epoxy-vrij op Optische Weg
Toepassingen
Systeem Controle
Configureerbare OADM
R&D in Laboratorium
MENS (Metropolitan area network)
Specificatie
| Model | Eenheid | GZ-FSW-D1x2 | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| golflengte | NM | 850&1300 | 1310&1550 |
| Toevoegingsverlies | dB | Type: 0,7 Maximum: 1.0 | |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Dwarsbespreking | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voltage | v | 3.0 of 5.0±0.5 | |
| Het werkende leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Macht behandeling | mw | ≤500 | |
| Werkende temperatuur | ℃ | -20~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Grootte | mm | 27.0×12×8.2 | |
| Nota: 1 binnen werkende temperatuur en SOP. 2 exclusief Schakelaars. | |||
De aanpassing is beschikbaar.
De dubbele Informatie van de de Schakelaarorde van 1x2 Optische
GZ-FSW-D1x2-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Optische Route
Spelden
| Type | Staat | Spelddefinitie | Macht | Voorwaarde controle | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Niet-sluit | A | P1- P3, P2-P4 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| B | P1-P1, P2-P2 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| Het sluiten | A | P1- P3, P2-P4 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| B | P1-P1, P2-P2 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
