| Brand Name: | GEZHI or OEM |
| Modelnummer: | FSW-1x4T |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

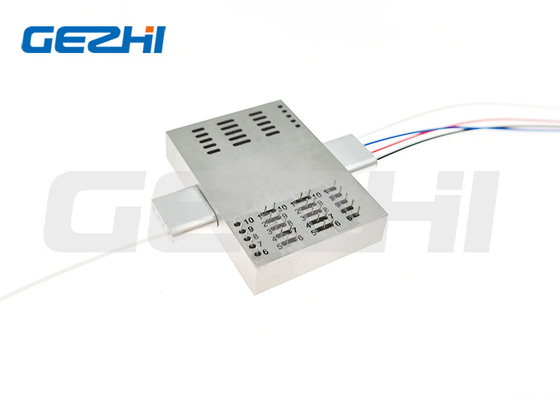

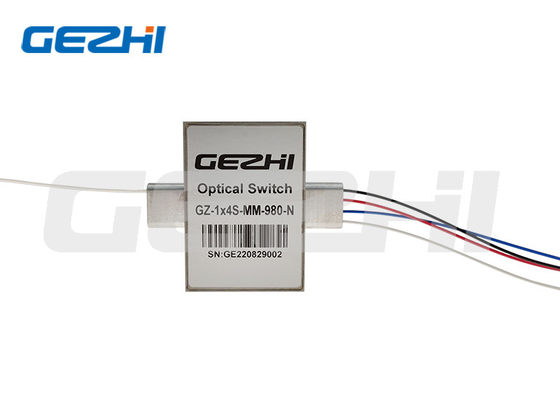

FSW-1x4T Optische Schakelaars voor Kanaalomschakeling van laser/medische apparatuur
Dit is de Optische schakelaars van 1x4 T steun 750nm, 780nm, 980nm of aangepaste golflengte. Zijn met grote de kernvezel van S105/125um. Zijn wijd gebruikt in kanaalomschakeling van laser, medische apparatuur, monitory systeem, R&D in laboratorium. GEZHI Photonics kan aangepaste golflengte, vezel en kanaalnummer enz. steunen. De Optische schakelaars van 1x4 T met hoge stablity en betrouwbaarheid.
|
Eigenschappen |
Toepassingen |
|
|
Specificatie van de Optische Schakelaars van 1x4 T
| 1x4 t-Type Schakelaar | Eenheid | Typisch |
| Verrichtingsgolflengte | NM | 750nm 780nm of 980nm |
| Toevoegingsverlies 1 | dB | <1> |
| Golflengte Afhankelijk Verlies | dB | <0> |
| Polarisatie Afhankelijk Verlies | dB | <0> |
| Terugkeerverlies | dB | SM: >55 MM.: >35 |
| Dwarsbespreking | dB | SM: >55 MM.: >35 |
| Omschakelingstijd | Mej. | Typisch: 4 maximum: 10 |
| Herhaalbaarheid | dB | <> |
| Duurzaamheid | Cycli | >10 miljoen |
| Omschakelingstype | Het sluiten/niet-Sluit | |
| Optische Macht Behandeling | mw | <500mw> |
| Werkend Voltage | VDC | 3V of 5V |
| Werkende Temperatuur | ℃ | -5~+70 |
| Opslagtemperatuur | ℃ | -40~+85 |
| Vezeltype | / | SM/MM vezel |
| Pakketdimensie | mm | 27L x 23W x 8.2H |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe.
GZ-FSW-1x4T-x
| X | XX | X | X | XX | XX | X |
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| Type |
Sta te |
Optische Route |
Elektrische Aandrijving | Statussensor | ||||||||||||||
| Relais 1 (Speld) | Relais 2 (Speld) | Relais 1 (Speld) | Relais 2 (Speld) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Com-P1 Zwarte | - | - | GND | V+ | V+ | GND | - | - | sluit | open | open | sluit | open | sluit | clsoe | open |
|
Klink ing |
B | Com-P2 Rood | V+ | GND | - | - | - | - | GND | V+ | open | sluit | sluit | open | sluit | open | open | sluit |
| C | Com-P3 Blauw | - | - | GND | V+ | - | - | GND | V+ | sluit | open | open | sluit | sluit | open | open | sluit | |
| D | Com-P4 Wit | V+ | GND | - | - | V+ | GND | - | - | open | sluit | sluit | open | open | sluit | sluit | open | |
|
Niet Klink ing |
A | Com-P1 Zwarte | - | - | - | - | V+ | - | - | GND | sluit | open | open | sluit | open | sluit | sluit | open |
| B | Com-P2 Rood | V+ | - | - | GND | - | - | - | - | open | sluit | sluit | open | sluit | open | open | sluit | |
| C | Com-P3 Blauw | - | - | - | - | - | - | - | - | sluit | open | open | sluit | sluit | open | open | sluit | |
| D | Com-P4 Wit | V+ | - | - | GND | V+ | - | - | GND | open | sluit | sluit | open | open | sluit | sluit | open | |
Optische Route van de Optische schakelaars van 1x4 T met S105/125um-vezel
Afmeting van de Optische schakelaars van 1x4 T met S105/125um-vezel
