| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-1x1-MOS100x |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

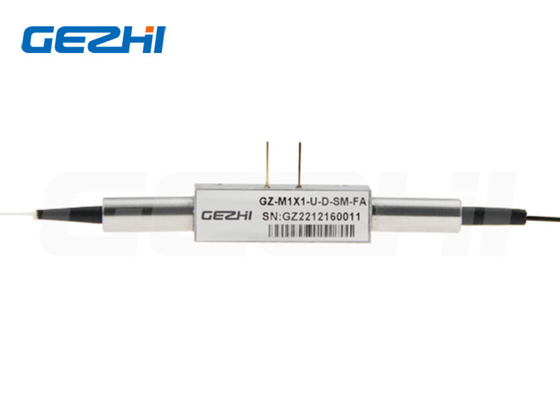

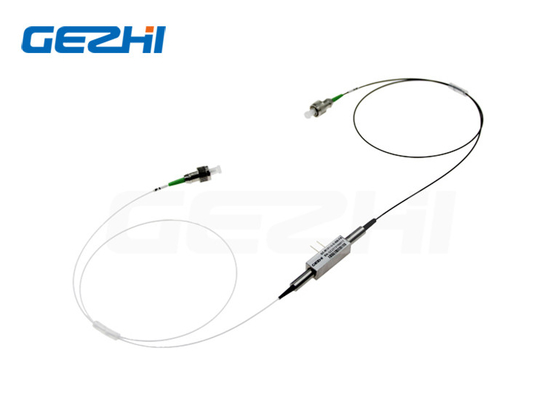

Productoverzicht van 1x1 Magneto Optische Schakelaar
1X1 magneto-optische schakelaar voor systeembewaking
1. Magneto-optische schakelaar, omvattende: een aantal optische componenten die in volgorde langs een lichtpad zijn gepositioneerd, omvattende: een optische collimator met een enkele vezel, een eerste dubbelbrekend optisch kristal, een eerste halfgolfplaatsamenstel, een polarisatierotatiesamenstel, een tweede halfgolfplaat assemblage, een tweede dubbelbrekend optisch kristal en een dubbele glasvezelcollimator.
Functies en toepassingen van1x1 Magneto Optische Schakelaar
|
Functies * Hoge schakelsnelheid * Betere duurzaamheid * Hoge betrouwbaarheid * Laagspanningsaandrijving * Fail-safe vergrendeling |
toepassingen *Optische kanaalblokkering *Configureerbaar toevoegen/neerzetten * Systeembewaking, testen en meten * Glasvezeldetectiesysteem |
Specificaties van1x1 Magneto Optische Schakelaar
| Parameters | Eenheid | 1×1 |
| Golflengte bereik | nm | 1520~1580 |
| Golflengte testen | nm | 1550 |
| Invoegverlies1,2 | dB | 0,8 |
| Terugkeer verlies | dB | ≥50 |
| Overspraak | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Herhaalbaarheid | dB | ≤±0.01 |
| Werkspanning | V | 2.5 |
| Duurzaamheid | cycli | ≥ 30 miljard |
| Schakeltijd | μs | ≤100 |
| Schakeltype | n.v.t | Vergrendeling |
| Optische kracht | mW | ≤500 |
| Bedrijfstemperatuur | ℃ | –5~ +70 |
| Bewaar temperatuur | ℃ | -40 ~ +85 |
| Relatieve vochtigheid | % | 5 ~ 95 |
| Vezeltype | G657A1 | |
| Dimensie | mm | (L)18x(B)7,3x(H)6 |
Optische Route & Elektrisch van1x1 Magneto Optische Schakelaar
Bidirectioneel
Unidirectioneel
Elektrisch
| Parameter | Eenheid | |
| Aandrijfspanning | V | 2,5 ± 10% |
| Stroom aandrijven | mA | 160 ± 30% |
| Duur van de polsslag | μs | 200~400 |
| CikAiMVrgelijkheid | Hz | <800 |
| Type | Vezeltype | Werkspanning | Golflengte testen | Buis Type | Vezel lengte | Verbinder |
|
1X1B: Bidirectioneel 1X1U: Unidirectioneel |
SM: SM, 9/125 X: Anderen
|
2.5: 2.5V
|
1550: 1550nm X: Anderen |
25: 250um 90: 900um X: Anderen
|
05: 0,5m±5cm 10: 1.0m±5cm 15: 1,5m±5cm X: Anderen |
OO:Geen FP:FC/pc FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC lp:LC/PC LA:LC/APC X:Anderen |
Video
|
|
