| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-PMC100x |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
Productoverzicht

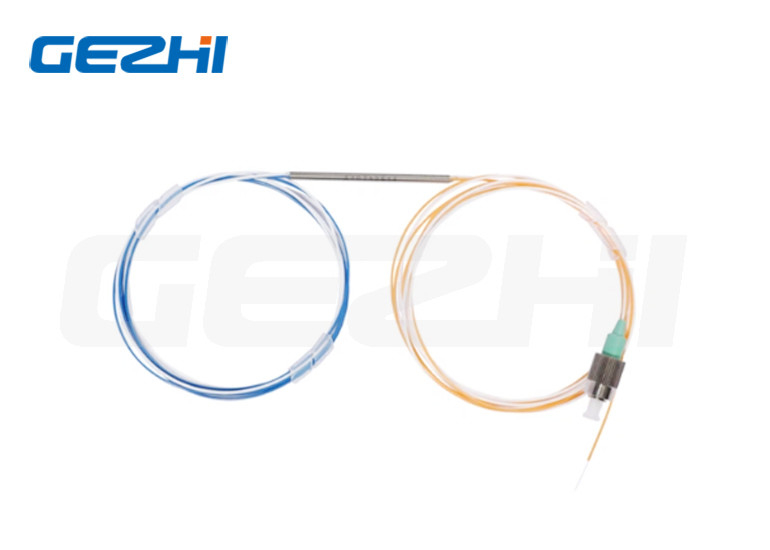

2x2 1064nm polarisatiehoudende koppeling voor glasvezelversterker
PM-koppeling
De 2x2 1064nm Polarization Maintaining Coupler is een optisch onderdeel dat het mogelijk maakt om optische signalen te splitsen of te combineren.en het is ontworpen om de polarisatie toestand van de invoersignalen te behoudenDe werkgolflengte van deze koppeling is 1064 nm, die vaak wordt gebruikt in verschillende lasertoepassingen.
We bieden een reeks hoogwaardige polarisatie onderhoudende koppelingen voor gebruik in verschillende glasvezel toepassingen.Deze koppelers zijn ontworpen om optische signalen te splitsen of te combineren terwijl de polarisatie van het licht behouden blijft.Met geavanceerde productieprocessen en strenge kwaliteitscontrole zijn de polarisatiehoudende koppelingen van Optico bekend om hun uitstekende prestaties, duurzaamheid en lage kosten.
Kenmerken en toepassingen
| Kenmerken | Toepassingen |
|
* laag insetsverlies * Hoog rendementverlies * Hoge uitstervingsgraad |
* Glasvezelversterker * Energiebewaking * Glasvezelinstrument |
Specificaties
| Parameters | Eenheid | Waarden | |||||||||||||||
| Type | / | 1x2 of 2x2 | |||||||||||||||
| Centrale golflengte | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Operationeel golflengtebereik | nm | ±10 | ±10 | ±15 | ±15 | ± 20 | |||||||||||
| Max. overmatig verlies | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Koppelingsverhouding | % | 1±0,5%, 5±1,0%, 10±2,0% en 50% | |||||||||||||||
| Invoegingsverlies | dB | IL in verband met koppelingsverhouding | |||||||||||||||
| Uitstervingspercentage | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Terugkeerverlies | dB | ≥55 | |||||||||||||||
| Maximaal vermogen (CW) | W | 0.1 | 0.1 | 0.5, 1 of 3 | 0.5, 1 of 3 | 0.5, 1 of 3 | |||||||||||
| Trekkingsvermogen | N | ≤5 | |||||||||||||||
| Werktemperatuur | °C | -5~+75 | |||||||||||||||
| Bergingstemperatuur | °C | -40~+85 | |||||||||||||||
| Afmeting van het pakket | mm | φ3x54 mm of φ3x60 mm | |||||||||||||||
| Tolerantie van koppelverhouding | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ± 10 | ± 15 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
| 1 golflengte: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specificeer |
| 2Type configuratie: | 12 is 1x2, 22 is 2x2. |
| 3Koppelingsverhouding: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specificeer |
| 4Straatsoort: | PM460-HP; PM630-HP; PM780; PM980; S=Specificeer |
| 5Krachtbeheer: | 0L=0,5W; 01=1W; 02=2W |
| 6Afmetingen van de verpakking: | S2=3,0x54 mm; S3=3,0x60 mm; S=Specificeer |
| 7Type staart: | 00=blote vezels; 09=900um losse buis |
| 8Langte van de vezels: | 08=0,8m; 10=1m; S=Specificeer |
| 9Type aansluiting: | Verwijderingsprogramma's voor de toepassing van de in lid 1 van dit artikel bedoelde maatregelen |
|
|
