| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-1x1-13/15HH |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 werkdagen |
| Payment Terms: | T/T, Western Union |

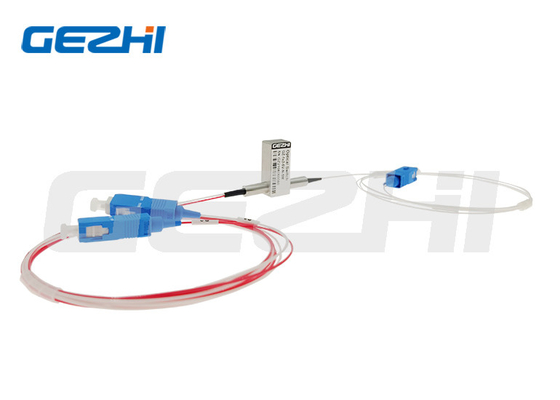

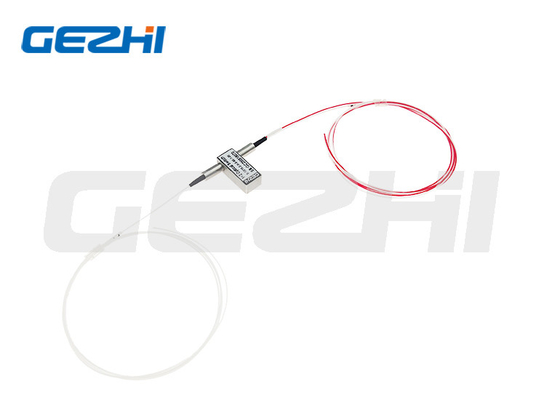

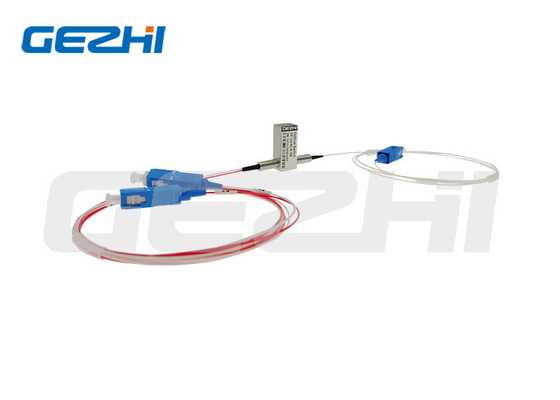

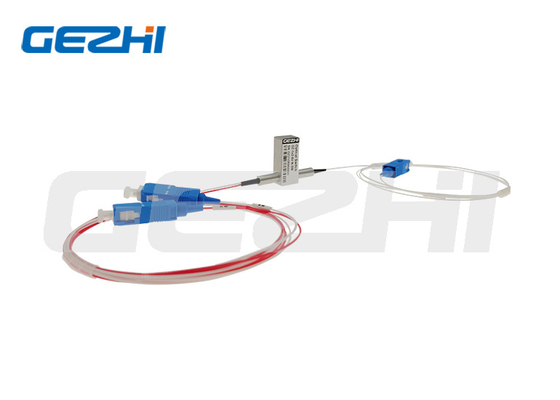

1*2 850/1260nm mechanische glasvezel-switchmodule
1x2 optische schakelaars
Deze optische schakelaar is geconfigureerd volgens 1x2 type met drie vezels en twee toestanden dieverbindt optische kanalen door een binnenkomend optisch signaal te omleiden naar een geselecteerde uitgangsvezel.Dit is met behulp van een opto-mechanische eigen configuratie en geactiveerd via een elektrisch besturingssignaalDe GEZHI 1x2 mechanische glasvezelschakelaar biedt ultra-hoge betrouwbaarheid en snelle schakelingssnelheid, evenals bi-directionele prestaties.De 1x2 mechanische glasvezel schakelaar zijn echte schakeloplossing voor optische netwerktoepassingen.
|
Kenmerken Afvalbeveiligde vergrendeling
Ongeëvenaarde lage kosten
Lage optische vervorming Epoxiefrij optisch pad
Hoge betrouwbaarheid
|
Toepassingen Blokkering van het kanaal Configureerbaar toevoegen/afzetten
Systemmonitoring
Instrumenten
|
Specificatie
| Parameters | Specificaties | Eenheid |
| Operatiegolflengte | 1260~1620 (SM) | nm |
| Invoegingsverlies | ≤ 1.0 | dB |
| Waallengte-afhankelijk verlies | ≤ 0.25 | dB |
| Verlies afhankelijk van polarisatie | ≤ 0.05 | dB |
| Temperatuurafhankelijk verlies | ≤ 0.20 | dB |
| Terugkeerverlies | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Schakeltijd | ≤ 8 | ms |
| Herhaalbaarheid | ≤ ± 0.02 | dB |
| Duurzaamheid | ≥ 107 | Tijd |
| Werkspanning | 3 of 5 | V |
| Type schakelaar | Niet-vergrendelend/vergrendeld | |
| Werktemperatuur | -20~+70 | °C |
| Bergingstemperatuur | -40~+85 | °C |
| Optische kracht | ≤ 500 | mW |
| Afmeting | 27.0L × 12,5W × 8,4H | mm |
Pins
| Type | Optische route | Elektrische aandrijving | Staatssensor | ||||||
| 1 × 2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Niet-vergrendelend | CUT | - Dat is... | - Dat is... | - Dat is... | - Dat is... | Dichtbij. | Open | Open | Dichtbij. |
| P1-P2 | V+ | - Dat is... | - Dat is... | GND | Open | Dichtbij. | Dichtbij. | Open | |
| Vergrendeling | CUT | - Dat is... | - Dat is... | GND | - Dat is... | Dichtbij. | Open | Open | Dichtbij. |
| P1-P2 | V+ | GND | - Dat is... | - Dat is... | Open | Dichtbij. | Dichtbij. | Open | |
Bestelgegevens
GZ-1×2-13/15
| Modus | Waallengte | Spanningstype | Controlemodel | Vlakken | Fiberdiameter | Lange vezels | Verbinding |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Andere |
3=3V 5=5V |
L=Sluiting N=Niet-vergrendelen |
5=50/125 6=62,5/125 9=9/125 X=Andere |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Andere |
1=1m 2 = 1,5 m X=Andere |
0=Geen X=Andere |
