| Brand Name: | GEZHI or OEM |
| Modelnummer: | FSW-1x48-1U |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

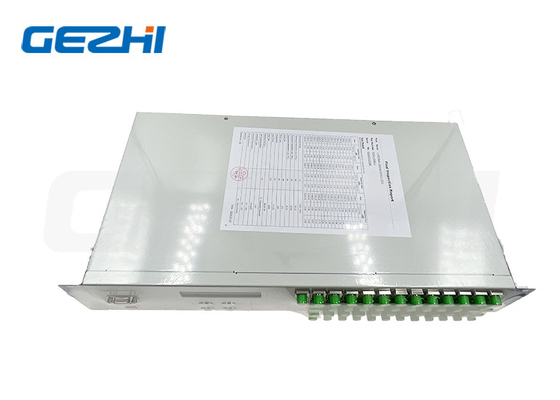

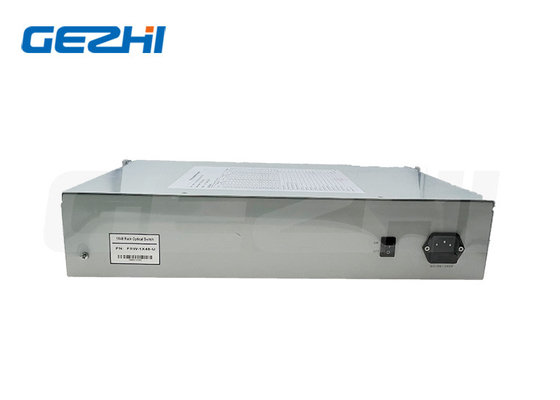

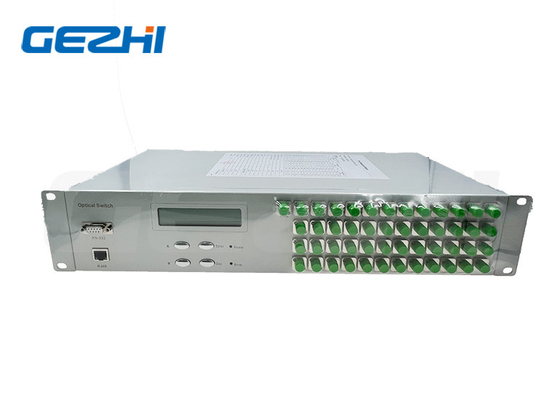

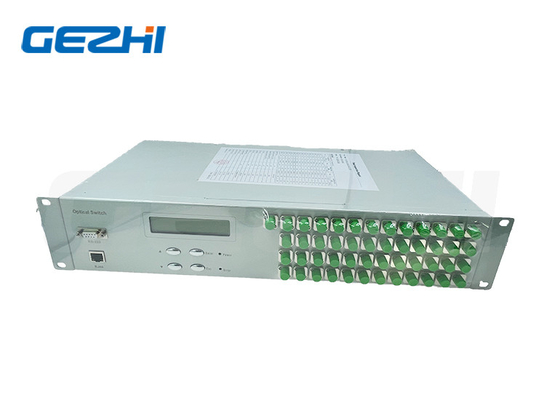

FSW 1x48 Glasvezelschakelaar 19 inch 2U Rackmount 1260~1650nm Single Mode
Productbeschrijving
1x48 op een rack gemonteerde optische schakelaar is een soort optische padregelaar die de functie heeft van optische padregeling en -schakelaar. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics kan een volledig assortiment leveren van 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 tot 1x512 glasvezel schakelaar rackmount.
Kenmerken
1.SerialNet, hoge betrouwbaarheid, hoge stabiliteit
2.LED-displaypaneel. Visuele weergave, handige bediening
3.RS232 Besturing en RJ45 Ethernet-afstandsbeheer
4.Kanal en tijdsinterval van automatische scanning kunnen worden ingesteld
5.Transparant signaal, hoge stabiliteit en betrouwbaarheid
Toepassingen
1.FITL
2Onderhoudssysteem
3.Automatische meting
4.Optisch netwerk afstandsbediening kabelbewaking
Technische index
| Parameter | Eenheid | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Golflengtebereik | nm | 1260~1650 of op maat | |||||||
| Test van de golflengte | nm | 1310/1550 of op maat | |||||||
| Invoegverlies (max) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Terugkeerverlies | dB | SM ≥ 50 | |||||||
| Overstroom | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 0.05 | |||||||
| WDL | dB | ≤ 0.25 | |||||||
| TDL | dB | ≤ 0.20 | |||||||
| Herhaalbaarheid | dB | ≤ 0.02 | |||||||
| Schakeltijd | ms | ≤ 10 (naastgelegen kanaal) | |||||||
| Optische kracht | mW | ≤ 500 | |||||||
| Vlakken | Ik heb het gedaan. | 9/125 | |||||||
| Verbinding | / | FC, SC, LC, ST, SMA of op maat | |||||||
| Monitorpoort | / | RJ45 & RS232 of op maat | |||||||
| Werkstroomvoorziening (plugtype) | V | AC:220V (50/60Hz) of DC:36V~72V | |||||||
| Werktemperatuur | °C | -10 ~ +60 | |||||||
| Bergingstemperatuur | °C | -40~+85 | |||||||
| Rackbevestiging Afmetingen | mm | 1U L483XW230XH44.5 (tot 16 kanalen) is beschikbaar. | |||||||
|
2U L483XW230XH89 (tot 36 kanalen) is beschikbaar. 2U L483XW350XH89 (tot 64 kanalen) is beschikbaar. |
|||||||||
| 3U L483XW350XH133.5 (tot 128 kanalen) is beschikbaar. | |||||||||
| 4U L483XW350XH178 (tot 256 kanalen) is beschikbaar. | |||||||||
Teken van het paneel

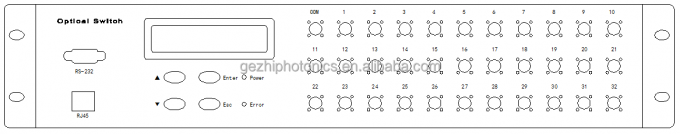

Voorpaneel
1xN≤16 Optische schakelaar 19 ′1U Rackmount
1xN≤36 Optische schakelaar 19 ∼2U Rackbevestiging

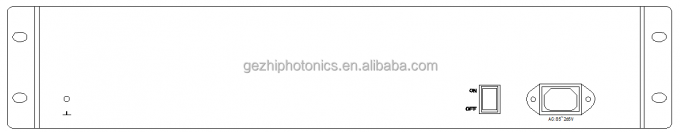

Achterpaneel
Informatie over bestellingen
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Modus | Waallengte | Pakket | Vlakken | Stroomvoorziening | Verbinding |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Speciciteit |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Specificeer |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Specificeer |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specificeer |
AC = enkel 85 ~ 265V +DC36~75V |
00=Geen FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificeer |
|
|
