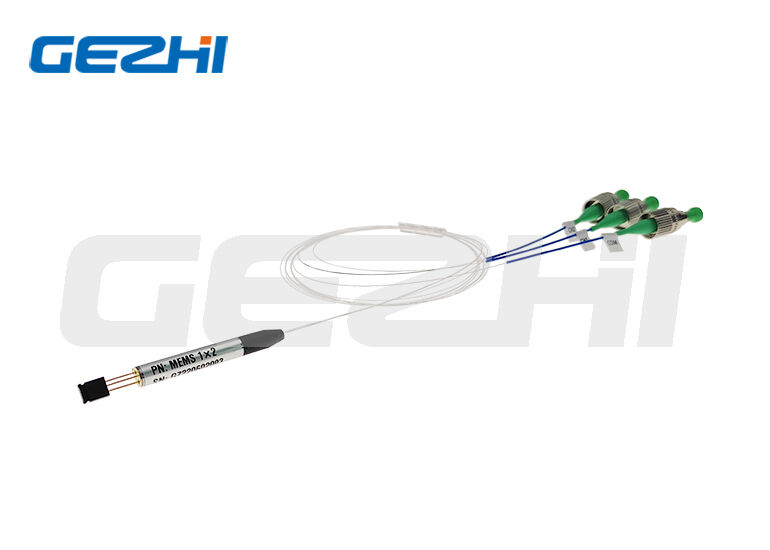

1xN MEMS optische schakelaar. Single Mode & Multi Mode MEMS glasvezel optische schakelaar.

1xN MEMS optische schakelaar. Single Mode & Multi Mode MEMS glasvezel optische schakelaar.

Merknaam:	GEZHI or OEM
Modelnummer:	MEMS-D-
Moq:	1 st
Prijs:	US$188-US$688
Levertijd:	2-3 weken

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Document:

Connectortype:

FC/SC/LC...

Wisselingstijd:

Invoegverlies:

1×2 ≤0,8dB;3≤N≤8 ≤1,0dB;17≤N≤32 ≤1,5dB;33≤N≤64 ≤1,7dB

Stuurspanning:

Max Optical-macht:

≤500mw

Bedrijfstemperatuur:

-20℃ ~ +85℃

Verpakking Details:

Papieren doos

Levering vermogen:

2000 stuks per maand

Productbeschrijving

Hoogwaardig 1×N MEMS-optisch schakelaarapparaat

Inleiding van het product

Gezhi Photonics 1×N MEMS Optical Switch is een miniatuur MEMS-vezelschakelcomponent ontworpen voor glasvezelcommunicatie, PON-netwerk, optische instrumentatie en netwerkbewakingssystemen.Deze non-latching MEMS optische schakelaar biedt single mode (max 1×64 kanalen) en multi mode (max 1×16 kanalen) twee series, met een ultracompacte cilindrische behuizing, snelle schakelingssnelheid, laag invoegverlies,uitstekende golflengte/thermische/polarisatie afhankelijke verliesprestaties en een zeer lange levensduur tot 10 miljard schakeltijden.

Belangrijkste kenmerken

1Ultracompacte cilindrische structuur	Twee grootte specificaties: Φ5,5×42 mm (N≤7 kanalen), Φ6,0×47 mm (8≤N≤64 kanalen), kleine afmeting voor compacte optische modules
2.Ultra snelle schakeltijd	Schakeltijd ≤ 8 ms, onmiddellijke schakeling van optische paden voor netwerkbescherming in realtime
3.Lag insetsverlies	Ontwerp van gegradeerde verliezen voor verschillende kanaalgetallen, enkelmodus 1 × 2 slechts ≤ 0,8 dB invoegverlies
4.Superior optische consistentie index	WDL≤0,3 dB, TDL≤0,3 dB, PDL≤0,1 dB, herhaalbaarheid ≤±0,05 dB, stabiele signaaloverdracht
5.Hoge isolatie en terugkeerverlies	Terugkeerverlies ≥50dB (enkelmodus), overspel ≥45~50dB, vermijd effectief interferentie van het optische signaal
6.Ultra lange levensduur	Duurzaamheid ≥ 10 miljard schakelcycli, stabiele werking op lange termijn
7.Aanpassingsvermogen voor een brede bedrijfsomgeving	Werktemperatuur: -20°C ~ +85°C, opslagtemperatuur: -40°C ~ +85°C, luchtvochtigheid 5% ~ 95% RH
8.Niet-sluitende schakelmodus, regelspanning ≤ 60 V, maximaal optisch vermogen 500 mW

Toepassingen

Volledig toepasbaar op de optische communicatie- en optische testindustrie, hoofdscenario's:

PON-optisch toegangsnetwerk
Automatische schakeling van de beveiliging van glasvezelverbindingen
Optische testinstrumenten en laboratoriumtoetsapparatuur
Real-time monitoring systeem voor glasvezelnetwerken
Optisch signaal routeren, meerkanaals optisch signaalverdeling

Prestatiespecificaties

Optische schakelaar voor enkel modus 1 × N MEMS (N ≤ 64)

Parameter	Eenheid	Technische index
Operatiegolflengte	-	O-band (1290~1330nm), L+-band (1625~1650nm)
Invoegingsverlies	dB	1×2 ≤0,8;3≤N≤8 ≤1,0;17≤N≤32 ≤1,5;33≤N≤64 ≤1.7
WDL	dB	≤ 0.3
TDL	dB	≤ 0.3
PDL	dB	≤ 0.1
Terugkeerverlies	dB	≥ 50
Overstroom	dB	2≤N≤32 ≥50;33≤N≤64 ≥45
Herhaalbaarheid	dB	≤ ± 0.05
Schakeltijd	ms	≤ 8
Mechanische duurzaamheid	Tijd	≥ 10000,000,000
Regelspanning	V	≤ 60
Schakelmodus	-	niet-vergrendelend
Maximale optische kracht	mW	≤ 500
Werktemperatuur	°C	-20 ~ +85
Bergingstemperatuur	°C	-40 ~ +85
Werkvochtigheid	% RH.	5 ~ 95
Afmeting	mm	N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47

Multi-Mode 1×N MEMS-optische schakelaar (N ≤ 16)

Parameter	Eenheid	Technische index
Operatiegolflengte	nm	850±30, 1310±30
Invoegingsverlies	dB	N≤12 ≤1,0;13≤N≤16 ≤1.2
WDL	dB	≤ 0.3
TDL	dB	≤ 0.4
PDL	dB	≤ 0.2
Terugkeerverlies	dB	≥ 30
Herhaalbaarheid	dB	≤ ± 0.05
Schakeltijd	ms	≤ 8
Mechanische duurzaamheid	Tijd	≥ 10000,000,000
Regelspanning	V	≤ 60
Schakelmodus	-	niet-vergrendelend
Maximale optische kracht	mW	≤ 500
Werktemperatuur	°C	-20 ~ +85
Bergingstemperatuur	°C	-40 ~ +85
Werkvochtigheid	% RH.	5 ~ 95
Afmeting	mm	N≤7: Φ5,5×42;8≤N≤16: Φ6,0×47

Optische route en mechanische dimensie

1xN MEMS optische schakelaar. Single Mode & Multi Mode MEMS glasvezel optische schakelaar. 0

Optische route: gemeenschappelijke poort (COM) ingang met enkel glasvezel, schakelen naar een van de N uitgangskanalen
Grootte van de woning
- Kleine afmetingen (N≤7): Φ5,5×42 mm, 3Pin-besturingsspinout: Pin1=GND, Pin2=X, Pin3
- Grote afmetingen (8≤N≤64): Φ6.0×47mm, 5Pin-besturingsspinout: Pin1=GND, Pin2=X, Pin3=Y
Metalen cilindrische bekleding, met uitgaande staartvezels, compatibel met verschillende vezelconnectoren

Bestelgegevens en modelcode

Modelcodeformaat: MEMS-D-[kanaal]-[golflengte]-[vezeltype]-[vezeldiameter]-[vezellengte]-[connector]

Code van het kanaal:	02=1x2, 04=1x4, 08=1x8, 16=1x16
Waallengte code:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Dual 1310/1550nm
Typ van de vezels:	5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=Aangepaste vezels
Fiberdiameter:	25=250μm coating, X=Aangepast
Lange vezels:	05=0,5m, 10=1,0m, X=Aangepaste lengte
Sluiting:	00=Geen, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Voorbeeld: MEMS-D-16-15-9-25-10-LA → 1×16 enkelmodus 1550nm, 9/125 vezels, 250μm coating, 1m vezels, LC/APC connector

Vaak gestelde vragen

V1: Waar wordt een 1×N MEMS optische schakelaar voor gebruikt?

A: Onze MEMS 1×N glasvezelschakelaar wordt hoofdzakelijk gebruikt voor PON-netwerktoegang, glasvezelverbindingsbescherming, optische testinstrumenten en glasvezelnetwerkmonitoring,om automatische routing-schakeling van meerkanaals optische signalen te realiseren.

V2: Wat is het maximale kanaal van uw enkelmodus MEMS-optische schakelaar?

A: Single-mode versie ondersteunt maximaal 1×64 kanalen; multi-mode versie maximaal 1×16 kanalen.

V3: Is deze MEMS-optische schakelaar een vergrendelings- of niet-vergrendelingstype?

A: Al onze MEMS-D-series hebben een niet-sluitende schakelmodus, regelspanning ≤60V.

V4: Hoe vaak kan de MEMS-optische schakelaar worden omgeschakeld?

A: Mechanische duurzaamheid ≥ 10 miljard schakelcycli, lange levensduur voor industrieel continu gebruik.

V5: Welke vezelconnectoren kunnen worden aangepast?

A: Ondersteuning van FC-, SC-, LC-PC/APC-connectoren, blote vezels zonder connector is ook optioneel.

Vervaardiger: Gezhi Photonics Co., Ltd.

Professionele leverancier van MEMS-optische schakelaar, glasvezelcoupler, optische passieve componenten voor de wereldwijde glasvezelcommunicatie-industrie.De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:
