Gezhi MEMS MxN optische schakelmatrix maakt gebruik van een geïntegreerd silicium MEMS-chipontwerp, ondersteunt bidirectionele optische signaaloverdracht, configureerbaar als M×N- of N×M-signaalrouteringsstructuur. Kanaalspecificaties variëren van mini 4×4 tot grootschalige 256×256 matrix, ingebouwd CMOS/TTL-compatibel aandrijfcircuit, waarbij elk optisch kanaal onafhankelijk kan worden bestuurd.

De rackgemonteerde MEMS-vezelmatrixschakelaar doorstaat strikte betrouwbaarheidstests met een lange levensduur en wordt op grote schaal ingezet in de telecommunicatie, de ruimtevaart, automatische glasvezelmetingen, FTTH, optische kabelbewaking op afstand en andere veelgevraagde optische communicatiescenario's.

• SerialNet stabiel besturingssysteem, ultrahoge stabiliteit en betrouwbaarheid op lange termijn

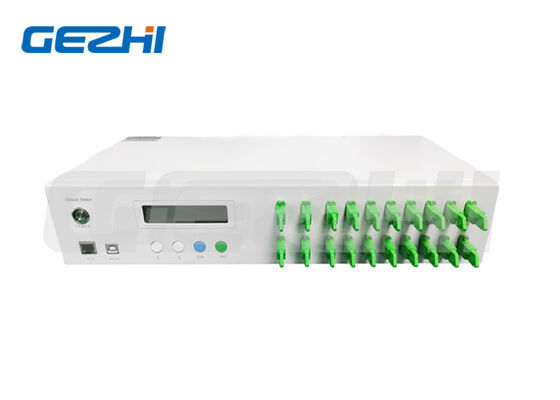

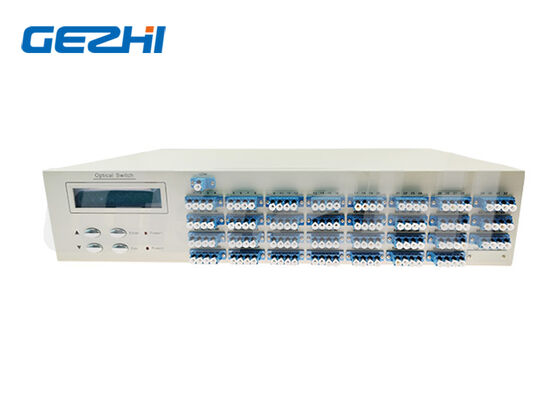

• Ingebouwd LCD-voorpaneel met visuele realtime gegevensweergave, fysieke knopbediening
• Volledig transparante optische signaaloverdracht, laag golflengteafhankelijk verlies
• Ondersteuning van automatisch scannen van kanalen, aanpasbaar scaninterval en begin-/eindkanaalbereik

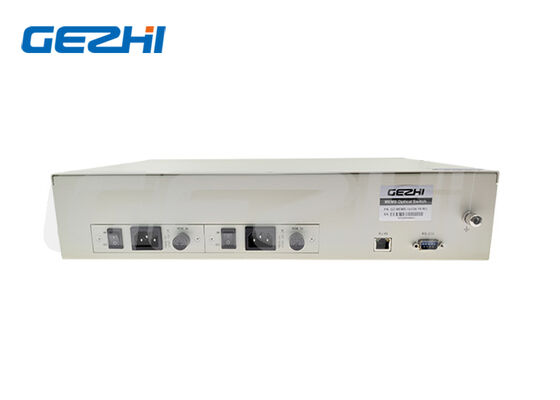

• Dubbele bedieningsinterfaces: RS232 seriële poort + RJ45 Ethernet netwerkbeheer op afstand
• Vergrendelbare paneeltoetsen en kanaalvergrendelingsfunctie om verkeerde bediening te voorkomen
• Breed bereik van bedrijfstemperatuur en vochtigheid, aanpassingsvermogen van industriële kwaliteit

• Vezelconnector: FC, SC, LC, ST, SMA of aangepast
• Communicatiepoort: RJ45 + RS232, aangepaste interface beschikbaar
• Voeding: AC 220 V (50/60 Hz) / DC 36 V ~ 72 V; Dubbele AC/DC optioneel
• Bedrijfstemperatuur: -10℃ ~ +60℃
• Opslagtemperatuur: -40℃ ~ +85℃
• Bedrijfsvochtigheid: 5% ~ 95% niet-condenserend
• Rekgrootte: 1U (483×230×44,5 mm, ≤16 kanalen), 2U (483×230×89 mm, ≤32 kanalen), 3U/4U/aangepast rek

• Baudsnelheid Optioneel: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (standaard 19200)
• Controleprotocol: Aangepaste seriële commandoset, beginnend met <, eindigend met >, commandocode in hoofdletters
• Bedieningsmethoden: Lokale LCD-knopbediening, RS232 seriële bediening, RJ45 Ethernet-bewaking op afstand

• FTTH / FITL glasvezeltoegangsnetwerk testen
• Automatisch meetsysteem voor optische vezels
• Optisch netwerk realtime monitoring op afstand
• Online monitoring- en onderhoudssysteem voor optische kabels
• Onderzoek en productietesten van telecommunicatieapparatuur
• Verbindingsschakeling voor optische communicatie in de lucht- en ruimtevaart
• Meerkanaals optische signaalroutering in datacenters
• Multi-path signaalschakeling optisch instrument

Formaat bestelcode:MEMS-MxN-X-XX-X-XX-XX-XX-XX

• MxN-matrixschaal: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /custom
• Vezelmodus: S=Enkele modus (SM), M=Multimodus (MM)
• Golflengte: 85=850 nm, 13=1310 nm, 15=1550 nm, 85/13 dubbele golflengte enz.
• Rekpakket: 1U/2U/3U/4U/aangepast
• Vezelkernspecificatie: M5=50/125, M6=62,5/125, S9=9/125
• Voeding: AC enkel, DC enkel, dubbel AC, dubbel DC, AC+DC hybride
• Vezelconnector: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, geen connector

• Grote matrixdekking tot 256×256, ondersteunt aangepaste meerkanaalsgrootte
• Ultralaag invoegverlies, hoge isolatie-overspraak, uitstekende optische transmissieprestaties
• Bidirectionele signaaloverdracht, flexibele M×N/N×M lay-outschakeling
• Dubbele RS232+Ethernet-afstandsbediening, ondersteunt onbeheerde bewaking over lange afstanden
• Industrieel rekgemonteerd ontwerp, standaard 19-inch kast compatibel
• 10 miljard keer schakellevensduur, stabiele, continue werking op lange termijn
• Lokale visuele LCD-bediening + externe software dubbele bediening, handig debuggen
• Volledige service op maat: golflengte, connector, rackgrootte, voeding, interface

A: Standaardmodellen omvatten 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, maximaal 256×256 matrix, aangepaste kanaalspecificaties beschikbaar.

A: Drie bedieningsmodi: 1. Bediening van de lokale fysieke LCD-knop; 2. RS232 seriële poort bovenste computerbediening; 3. RJ45 Ethernet-netwerkbeheer op afstand.

EEN: Ja. De interne optische MEMS-schakelaararray ondersteunt bidirectionele optische transmissie en kan indien nodig worden gebruikt als M×N- of N×M-matrix.

A: De schakelduurzaamheid bereikt ≥10 miljard keer, geschikt voor langdurige automatische scantestscenario's.

A: Ondersteuning van externe toetsenvergrendeling en kanaalvergrendelingsopdrachten via de seriële poort. Na vergrendeling kan het voorpaneel niet handmatig van kanaal wisselen.
