| Brand Name: | GEZHI or OEM |
| Modelnummer: | 80CH AWG |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
Gaussion AAWG Mux/Demux-module1x80ch DWDM module
Mux van GEZHI Gaussion AAWG/demux gebaseerd op kiezelzuur op siliciumtechnologie, wordt ontworpen voor ITU kanaal het uit elkaar plaatsen toepassingen waar geen elektromacht wordt vereist. Deze Module van AAWG DWDM werkt bij 50GHz uit elkaar plaatsend ITU de totale 80 kanalen van Netdwdm golflengten. De lage kosten en de hoge prestaties maken tot het de ideale oplossing voor metro en DWDM-toepassingen op lange afstand. 96CH 50Ghz AAWG DWDM kan worden gebruikt om de producten traditionele van TFF (dunne filmfilter) DWDM voor gevallen te vervangen waar geen macht beschikbaar is.
GEZHI 96ch AAWG Mux Demux is scalable, hoog - dichtheid en standalone passieve optische module die volkomen voor SONET/SDH, vervoer PDH, ETHERNET-de diensten in toegang en optische metro randnetwerken aanpasten.
Eigenschappen
Hoge Kanaalisolatie
Hoge Stabiliteit en betrouwbaarheid
Brede pasband
Laag Toevoegingsverlies
Innovatief vakmanschap voor maximumprestaties met hoge graad van bescherming
Hoge Capaciteit voor gegeven-Hongerige Toepassingen
Gebaseerd op a-athermal AWG-technologie met Gaussian gestalte gegeven pasbanden
Toepassingen
Metro netwerken
Datacentrum
CATV-toepassingen
Toegangsnetwerk
WDM Netwerk
Telecommunicatie
Specificatie
| Parameter | Specificaties | Eenheid | Commentaar | ||
| Min | Maximum | ||||
| Inputkanaal | 1 | ||||
| Outputkanaal | 96 | 80, 96 beschikbare kanalen | |||
| Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
| 1dB bandbreedte |
0,18 |
NM | Gaussiontype | ||
| 3dB bandbreedte |
0,28 |
NM | |||
| I.L | 7 | dB | In het slechtste geval in ITU passband | ||
| I.L UNI. | 1 | dB | |||
| Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
| PDL | 0,5 | dB | Max. waarde in ITU passband | ||
| Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
| Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
| Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
| Terugkeerverlies | 40 | dB | |||
| Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
| Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Vergeleken met de traditionele TFF-technologie, heeft de Module van GEZHI AAWG DWDM de volgende onvervangbare en duidelijke voordelen:
AAWG DWDM heeft thermische stabiliteit en betere ITU-Net nauwkeurigheid itu-G694.1 waarvoor met bredere transmissiebandbreedte vereist, dus kan het op high-end gebieden zoals lange afstand/Metro DWDM optisch communicatiesysteem worden toegepast.
Betere PMD-eigenschap (< 0="">
AAWG vergt geen externe kringscontrole. Als zuiver passief product, kan het zelf-compensatietechnologie gebruiken om automatische aanpassingscontrole voor externe temperatuur te doen.

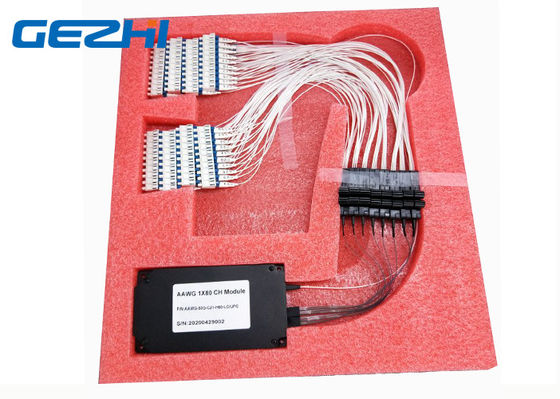

Pakketbeeld
|
|
