C50 Gaussian Dubbele Vezel 32 Kanaal 100G AAWG DWDM

Name: C50 Gaussian Dubbele Vezel 32 Kanaal 100G AAWG DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 32ch-aawg-M.D.
Price: 98.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modelnummer:	32ch-aawg-M.D.
Moq:	1PC
Prijs:	Onderhandelbaar
Delivery Time:	5-8 het werkdagen
Payment Terms:	T/T, Western Union

Gedetailleerde informatie

Product Description

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS ,ISO9001

Productnaam:

100G AAWG

Kanaal:

32 kanaal

Golflengte:

C19 aan C50

Pakket:

Rek van Standalone 1U 19 het“

Eigenschap:

Laag toevoegingsverlies

Toepassing:

WDM Gebaseerde ADM

Verpakking Details:

Document Vakje

Levering vermogen:

100000Channel per maand

Markeren:

100G Athermal AWG-Module

32 kanaal AAWG

het Materiaal van 32CH AAWG

Product Description

materiaal Gaussian Type van 100G AAWG DWDM Dubbele Vezel

Materiaal is Gaussian Type van 100G AAWG DWDM van Gezhi Dubbele Vezel een hoogte - dichtheid, met beperkte verliezen en standalone passieve optische module. Het is gebaseerd op a-thermal AWG met Gaussian Monolithische Technologie. De materiaal Gaussian Type van 100G AAWG DWDM Dubbele Vezel biedt ultra met beperkte verliezen aan (Maximum: 3.5dB) en hoge WDM van de kanaalisolatie oplossing voor metro toegang en datacentratoepassingen. dit Materiaal Gaussian Type van 100G AAWG DWDM Dubbele Vezelgemak van vezel behandeling, betrouwbaarheid op lange termijn en uitstekende kanaalisolatie in een 1U 19“ Rackmount, die het ideale apparaat voor systemen die superieure prestaties vereisen is, lage kosten en hoog kanaal telt. De materiaal Gaussian Type van 100G AAWG DWDM Dubbele Vezel ingebouwde Mux + Demux in één eenheid, die aan twee netwerkvezels werken.

Eigenschappen	Toepassingen
Hoge Kanaalisolatie Standalong 19“ 1U Rackmount Volledig passief Laag Toevoegingsverlies	Metro en Netwerken op lange afstand Optisch signaalverwerking Golflengte het selectieve verpletteren WDM gebaseerde ADM WDM transmissie

het Materiaal van 32CH AAWG DWDM Mux+Demux

Het opdracht geven van tot Informatie

AWG

Kanaal het Uit elkaar plaatsen

Aantal Kanalen

Configuratie

1st Kanaal

Pakkettype

In/Out Schakelaar

1=100GHz

32=32Channel

40=40 kanaal

44=44 kanaal

48=48 kanaal

S=Singlevezel

D=Dualvezel

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19“ 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

Module de van DWDM AAWG (Athermal Opgestelde Golfgeleidergrating) is een soort passieve die module op PLC (Vlakgolfgeleider) wordt gebaseerd technologie, die geen extra voeding of temperatuurcontrole vergt; Vergeleken met producten de traditionele van TFF (dunne filmfilter), heeft AAWG de voordelen van hoge integratie, goede uniformiteit, lage PMD en laag toevoegingsverlies. AAWG kan een verscheidenheid van kanalen, verpakkingsmethodes en uitgebreide havens voor klanten verstrekken om te kiezen; Momenteel, wegens de kenmerken met meerdere kanalen van AAWG, wordt het wijd gebruikt in signaaltransmissie over lange afstand zoals de MENS, backbonenetwerk en datacentrum.

Specificatie

Parameters	Voorwaarden	Specificaties			Eenheden
Parameters	Voorwaarden	Min.	Max.
Werkende Temperatuur	Het werken	-5	65		oC
Werkende Vochtigheid	Het werken	5	95		%RH
Opslagtemperatuur	Non_Operating	-40	+85		oC
Opslagvochtigheid	Non_Operating	5	95		%RH
*OPTISCHE SPECIFICATIE*	*AWG GAUSSIAN AAWG*
Parameters	Voorwaarde	Bril			Eenheden
Parameters	Voorwaarde	Min	Type	Maximum
Aantal Kanalen			2-1×32
Aantalkanaal het Uit elkaar plaatsen	100GHz		100		GHz
Cha. Centrumgolflengte	ITU frequentie.		C – band		NM
Duidelijke Kanaalpassband			±0.1		NM

Golflengtestabiliteit	Maximumwaaier van de golflengtefout van alle kanalen en temperaturen in gemiddelde polarisatie.		±0.05		NM
-1 dB -1 dB Kanaalbandbreedte	Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal	0,24			NM
-3 dB -3 dB Kanaalbandbreedte	Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal	0,43			NM
Optisch Toevoegingsverlies bij ITU net	Bepaald als minimumtransmissie bij ITU golflengte voor alle kanalen. Voor elk kanaal, bij alle temperaturen en polarisaties.		3.2	3.5	dB
Aangrenzende Kanaalisolatie	Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de aangrenzende kanalen.	30			dB
Niet aangrenzende, Kanaalisolatie	Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de nonadjacent kanalen.	40			dB
Totale Kanaalisolatie	Het totale cumulatieve verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van alle andere kanalen, met inbegrip van aangrenzende kanalen.	33			dB
De Uniformiteit van het toevoegingsverlies	Maximumwaaier van de variatie van het toevoegingsverlies binnen ITU over alle kanalen, polarisaties en temperaturen.		0,8	1.0	dB
De Rimpeling van het toevoegingsverlies	Om het even welke maxima en om het even welke minima van optisch verlies overdwars ITU band, exclusief grenspunten, voor elk kanaal bij elke haven		0,4	0,5	dB
Gerichtheid	Verhouding van weerspiegelde macht uit om het even welk kanaal (buiten kanaal n) aan macht binnen van het inputkanaal n	50			dB
Optisch Terugkeerverlies	Input & outputhavens	40			dB
PDLPolarization Afhankelijk Verlies in Duidelijke Kanaalband	Waarde in het slechtste geval die in ITU band wordt gemeten		0,3	0,5	dB
De Verspreiding van de polarisatiewijze				0,5	ps
Maximum Optische Macht				23	dBm
MUXDEMUX input-output Controlewaaier		-35		+23	dBm

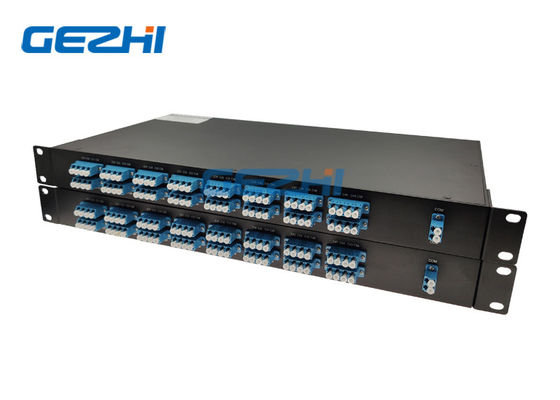

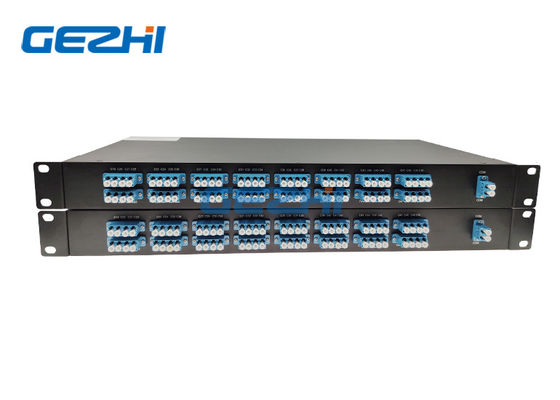

32 Dubbel Monteerbaar de Vezelrek van kanalen100ghz Gaussian Athermal AWG DWDM

C50 Gaussian Dubbele Vezel 32 Kanaal 100G AAWG DWDM 0

materiaal Gaussian Type van 100G AAWG DWDM transmissie over Dubbele Vezel
