| Brand Name: | GEZHI or OEM |
| Modelnummer: | 32ch-aawg-s |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

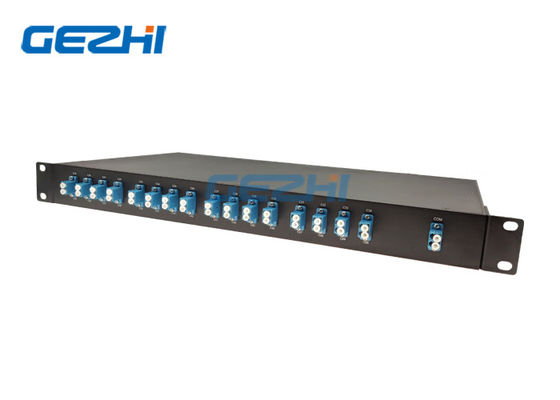

1x32 kanalenaawg DWDM Rackmount Modules
De de Kanalenaawg DWDM Rackmount Modules van 1x32 van Gezhi is met beperkte verliezen, hoog - dichtheid en standalone passieve optische module. Het is gebaseerd op Athermal Opgestelde Golfgeleidergrating met Gaussian Monolithische Technologie. 1x32 kanaliseert de Modules van AAWG DWDM Rackmount aanbiedt ultra met beperkte verliezen (Maximum: 3.5dB) en hoge WDM van de kanaalisolatie oplossing voor metro toegang en datacentratoepassingen. dit 1x32 kanaliseert de Modulesgemak van AAWG DWDM Rackmount van vezel behandeling, betrouwbaarheid op lange termijn en uitstekende kanaalisolatie in een 1U 19“ Rackmount. 1x32 kanaliseert de Modules ingebouwde Mux van AAWG DWDM Rackmount in één eenheid, die aan enige netwerkvezels werken.
|
Eigenschappen |
Toepassingen |
|
|
Specificatie
| Parameters | Voorwaarden | Specificaties | Eenheden | ||
| Min. | Max. | ||||
| Werkende Temperatuur | Het werken | -5 | 65 | oC | |
| Werkende Vochtigheid | Het werken | 5 | 95 | %RH | |
| Opslagtemperatuur | Non_Operating | -40 | +85 | oC | |
| Opslagvochtigheid | Non_Operating | 5 | 95 | %RH | |
| OPTISCHE SPECIFICATIE | AWG GAUSSIAN AAWG | ||||
| Parameters | Voorwaarde | Bril | Eenheden | ||
| Min | Type | Maximum | |||
| Aantal Kanalen | 1-1×32 | ||||
| Aantalkanaal het Uit elkaar plaatsen | 100GHz | 100 | GHz | ||
| Cha. Centrumgolflengte | ITU frequentie. | C – band | NM | ||
| Duidelijke Kanaalpassband | ±0.1 | NM | |||
| OPTISCHE SPECIFICATIES | |||||
| Parameters | Voorwaarde | Bril | Eenheden | ||
| Min | Type | Maximum | |||
| Golflengtestabiliteit | Maximumwaaier van de golflengtefout van alle kanalen en temperaturen in gemiddelde polarisatie. | ±0.05 | NM | ||
| -1 dB -1 dB Kanaalbandbreedte | Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal | 0,24 | NM | ||
| -3 dB -3 dB Kanaalbandbreedte | Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal | 0,43 | NM | ||
| Optisch Toevoegingsverlies bij ITU net | Bepaald als minimumtransmissie bij ITU golflengte voor alle kanalen. Voor elk kanaal, bij alle temperaturen en polarisaties. | 3.2 | 3.5 | dB | |
| Aangrenzende Kanaalisolatie | Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de aangrenzende kanalen. | 30 | dB | ||
| Niet aangrenzende, Kanaalisolatie | Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de nonadjacent kanalen. | 40 | dB | ||
| Totale Kanaalisolatie |
Het totale cumulatieve verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van alle andere kanalen, met inbegrip van aangrenzende kanalen. |
33 | dB | ||
| De Uniformiteit van het toevoegingsverlies | Maximumwaaier van de variatie van het toevoegingsverlies binnen ITU over alle kanalen, polarisaties en temperaturen. | 0,8 | 1.0 | dB | |
| De Rimpeling van het toevoegingsverlies |
Om het even welke maxima en om het even welke minima van optisch verlies overdwars ITU band, exclusief grenspunten, voor elk kanaal bij elke haven |
0,4 | 0,5 | dB | |
| Gerichtheid | Verhouding van weerspiegelde macht uit om het even welk kanaal (buiten kanaal n) aan macht binnen van het inputkanaal n | 50 | dB | ||
| Optisch Terugkeerverlies | Input & outputhavens | 40 | dB | ||
| PDLPolarization Afhankelijk Verlies in Duidelijke Kanaalband | Waarde in het slechtste geval die in ITU band wordt gemeten | 0,3 | 0,5 | dB | |
| De Verspreiding van de polarisatiewijze | 0,5 | ps | |||
| Maximum Optische Macht | 23 | dBm | |||
| MUXDEMUX input-output Controlewaaier | -35 | +23 | dBm | ||
1x32 kanalenaawg DWDM Rackmount Modules
Het opdracht geven van tot Informatie
| AWG | X | XX | X | XX | X | XX |
| Kanaal het Uit elkaar plaatsen | Aantal Kanalen | Configuratie | 1st Kanaal | Pakkettype | In/Out Schakelaar | |
| 1=100GHz |
32=32Channel 40=40 kanaal 44=44 kanaal 48=48 kanaal
|
S=Singlevezel D=Dualvezel |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19“ 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Het rek zet op
