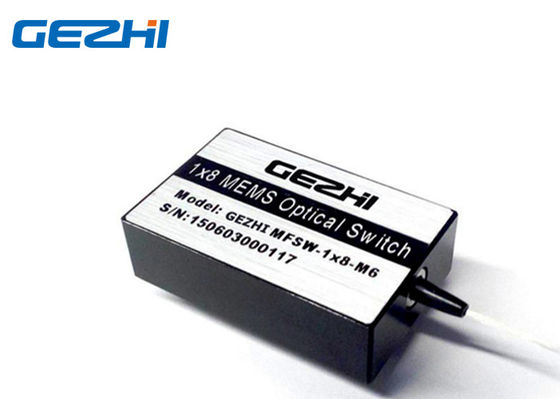

De multi Optische Schakelaars van de Kanaal Mini1x8 1550nm MEMS Vezel

Name: De multi Optische Schakelaars van de Kanaal Mini1x8 1550nm MEMS Vezel
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	GZ-MMS-1x8
Moq:	1PC
Prijs:	Onderhandelbaar
Delivery Time:	2-7 het werkdagen
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS ISO9001

Productnaam:

MEMS optische schakelaar

Kanaal:

1x8

Golflengte:

1310&1550nm

Controletype:

TTL / I2C of TTL / RS232

Schakelaar:

LC/UPC

Toepassing:

DWDM-Netwerken

Verpakking Details:

2pcs in een schuim met plastic Doos

Levering vermogen:

60000pcs per maand

Markeren:

de Optische Schakelaar van 1550nm MEMS

Opto mechanische schakelaar van MEMS

1x8 opto mechanische schakelaar

Productbeschrijving

Mini van de Vezel Optische Schakelaars van 1x8 MEMS Micro-Electro-Mechanical de Systemen Optische Schakelaar

Van de Vezel de Optische schakelaars van GEZHI 1x8 van het gebruiks micro-elektro-Mechnaical Spaander van de Systemen(mems). Dit Optische multikanaal van de Schakelaaraanbieding tot 24port. met Snelle hoog omschakelingstijd, - kwaliteitseigenschappen. Deze alle-optische schakelaars zijn tweerichtings en kunnen in of 1xN of Nx1-richting worden gebruikt.

Eigenschappen

Klein pakket

Basis op MEMS-Technologie
Hoge Stabiliteit, Hoge Betrouwbaarheid

Niet-sluit
Epoxy-vrij op Optische Weg

Toepassingen

DWDM-netwerken
Kanaalmonitor
R&D in Laboratorium
Configureerbare OADM

Specificatie

Parameters	Eenheid	GZ-FSW-MEMS-1×N (N≤24)
Golflengtewaaier	NM	SM	MM.
Golflengtewaaier	NM	1310±20 of 1550±20 of 1625±20	850±20 of 1310±20 of 1550±2
Testgolflengte	NM	1310 / 1550/1625	850 / 1310/1550
Toevoeging Loss1, 2	dB	1.0 (TYPE) 1,2 (MAXIMUM) N≤16 1.2 (TYPE) 1,8 (MAXIMUM) N≤24	0,8 (TYPE) 1,0 (MAXIMUM) N≤8 1.0 (TYPE) 1,5 (MAXIMUM) N≤12
Terugkeer Loss1,2	dB	≥40	≥25
Crosstalk1	dB	≥50	≥30
WDL	dB	≤0.3
PDL	dB	≤0.15
Herhaalbaarheid	dB	≤±0.05
Voeding	V	5~12
Duurzaamheid	Cycli	≥109
Schakelaartijd	Mej.	≤20
Transmissiemacht	mw	≤500
Werkende Temperatuur	℃	-5~+70
Opslagtemperatuur	℃	-40~+85
Afmeting	mm	(Type A) 39,1 (L) x 24,7 (W) x 11 (H) ±0.2
Afmeting	mm	(Type B) 65 (L) x 24,7 (W) x 11 (H) ±0.2
Nota: 1. Binnen werkende temperatuur en SOP. 2. Exclusief schakelaars.

Speldtaak

MS1

Speld	Naam	Beschrijving	I/O	specificatie	Eenheid
1	NC	Verbonden niet
2	VCC	Voeding	IN	5~12	VDC
3	/STROBE	Stroboscoopsignaal, Dalende Actieve Rand	IN	TTL
4	GND	Grond	IN
5	D0	Data0 Input	IN	TTL
6	D1	Data1 Input	IN	TTL
7	D2	Data2 Input	IN	TTL
8	NC	Verbonden niet
9	TXD	RS232 brengt over	UIT	TTL
10	RXD	RS232 ontvangt	IN	TTL
11	GND	Grond	IN
12	NC	Verbonden niet
13	D3	Data3 Input	IN	TTL
14	/RESET	Het hardwareterugstellen, Logica Lage Actief	IN	TTL

MS2

Speld	Naam	Beschrijving	I/O	specificatie	Eenheid
1	NC	Verbonden niet
2	VCC	Voeding	IN	5~12	VDC
3	NC	Verbonden niet
4	GND	Grond	IN
5	A0	I²c-AdresA0	IN	TTL
6	SDA	I²c-Gegevens	IN/OUT	TTL
7	SCL	I²c-Klok	IN	TTL
8	NC	Verbonden niet
9	NC	Verbonden niet
10	NC	Verbonden niet
11	GND	Grond	IN
12	NC	Verbonden niet
13	A1	I²c-AdresA1	IN	TTL
14	/RESET	Het hardwareterugstellen, Logica Lage Actief	IN	TTL

Ordeinformatie

GZ-MMS-1x8-x

Wijze

Kanaal

Golflengte

Vezeltype

Vezellengte

Schakelaar

Controletype

MMS=Mini

MEMS-Schakelaar

1xN

Specificeer N, waar N≤24

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

05=0.5M

10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
