| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2FWDM |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

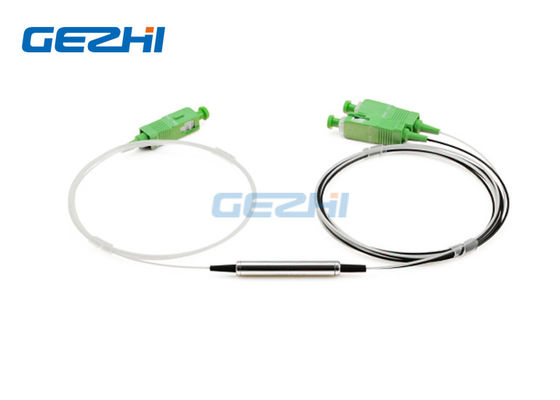

De transmissie 1310nm wijst 1490/1550nm op op filter-Gebaseerde WDM Multiplextelegrafen
FWDM, is genoemd geworden op filter-Gebaseerde WDM of Filterwdm. Het is gebaseerd op de Dunne technologie van (TFF) van de Filmfilter. Filterwdm wordt uitgebreid gebruikt in WDM netwerken, EDFA, Raman-versterkers, en vezel optische instrumentatie. Het apparaat combineert of scheidt licht bij verschillende golflengten in een brede golflengtewaaier. Zij bieden zeer laag toevoegingsverlies, het lage verlies van de polarisatieafhankelijkheid, hoge isolatie en uitstekende milieustabiliteit aan.
De het productfamilie van FWDM van GEZHI behandelt na golflengtevensters die algemeen in optische vezelsystemen worden gebruikt
|
Eigenschappen |
Toepassingen |
|
|
Specificatie
| Parameters | Eenheid | FWDM-Apparaat | ||
| Werkende Golflengte T: transmissiegolflengte R: bezinningsgolflengte 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Toevoegingsverlies | dB | Transmissie: ≤ 0,6 | ||
| Bezinning: ≤ 0,4 | ||||
| De Isolatie van het transmissiekanaal | dB | ≥ 30 | ||
| De Isolatie van het bezinningskanaal | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Golflengte thermische stabiliteit | nm/℃ | ≤ 0,003 | ||
| De thermische stabiliteit van het toevoegingsverlies | dB/℃ | ≤ 0,005 | ||
| Terugkeerverlies | dB | ≥ 45 | ||
| Optische Macht | mw | ≤ 500 | ||
| Werkende Temperatuur | ℃ | -10 ~ +70 | ||
| Opslagtemperatuur | ℃ | -40 ~ +85 | ||
| Relatieve Vochtigheid | % | 5 ~ 95 | ||
| Afmeting | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. De aanpassing is beschikbaar. 2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe. |
||||
Het beeld A is voor T13/R15, T14/R1315, de Filterwdm van T1415/R13 FTTX
Het beeld B is voor T15/R13, T13/R1415, T15/R1314, de Filterwdm van T1314/R15 FTTX
De transmissie 1310nm wijst 1490/1550nm op op filter-Gebaseerde WDM Multiplextelegrafen
Het opdracht geven van tot Informatie:
| A | B | C | D | E |
| Golflengte | Buistype | Vezellengte (Omvat schakelaar) |
Schakelaar | Afmeting |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= anderen |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
