Het Netwerk1620nm 1x16 MEMS Optische Schakelaar van gelijkstroom 5V PON

Name: Het Netwerk1620nm 1x16 MEMS Optische Schakelaar van gelijkstroom 5V PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modelnummer:	GZ-MFSW-1x16
Moq:	1pc
Prijs:	Onderhandelbaar
Delivery Time:	2-7 het werkdagen
Payment Terms:	T/T, Western Union

Gedetailleerde informatie

Product Description

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS ISO9001

Productnaam:

MEMS-Schakelaar

Kanaal:

1xN N≤16

Golflengte:

1260~1620nm

Schakelaar:

Aangepast

Eigenschappen:

Snelle Omschakelingstijd

Toepassing:

PON-Netwerk

Verpakking Details:

2pcs in een schuim met plastic Doos

Levering vermogen:

500pcs per maand

Markeren:

de Optische Schakelaar van 1x16 MEMS

PON-Netwerkmems Optische Schakelaar

1620nm optische Kabelschakelaar

Product Description

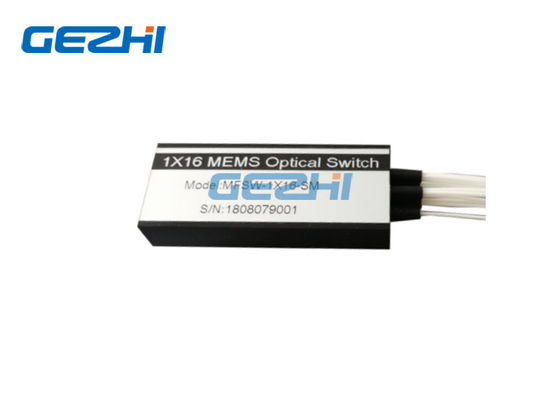

Optische de Schakelaarmodule van 1x16 MEMS

Met zijn op MEMS-Gebaseerd ontwerp, van de de schakelaarmodule van GEZHI Photonics 1x16 MEMS de optische duurzame prestaties in een compact pakket. De snelle omschakelingstijd en meer dan 10 miljard de levenverwachting maken tot het de perfecte optische schakelaar voor het eisen van productietoepassingen. De Optische Schakelaar van MEMS is beschikbaar voor singlemode vezels met een keus van 1x2, 1x4,1x8, 1x12, 1x16-modules.

Eigenschappen

Compacte Structuur
Snelle Omschakelingstijd
Laag Toevoegingsverlies
Hoge Betrouwbaarheid

Toepassingen

PON-Netwerk
Bescherming
Instrumentatie
Netwerk Controle

Specificatie

Parameters	Eenheid	MFSW-1×N (N≤16)
Werkende Golflengte	NM	1260~1620 voor SM, 850/1310 voor MM.
Toevoegingsverlies	dB	typische ≤ 1,0 (: 0.8)
WDL	dB	≤ 0,3
TDL	dB	≤ 0,3
PDL	dB	≤ 0,1
Terugkeerverlies	dB	SM ≥ 50, MM. ≥ 30
Overspraak	dB	SM ≥ 50, MM. ≥ 30
Herhaalbaarheid	dB	≤ ±0.02
Omschakelingstijd	Mej.	≤ 8
Duurzaamheid	tijden	≥ 10 miljard
Voeding	V	Gelijkstroom 5V ± 5%
Omschakelingswijze		Niet-sluit
Optische Macht	mw	≤ 500
Werkende Temperatuur	°C	-5 ~ +70
Opslagtemperatuur	°C	-40 ~ +85
Werkende Vochtigheid	%	5 ~ 95
Afmeting	mm	34×24×11 of 60×24×11

Nota: 1. Binnen werkende temperatuur en al SOP.

2. Het uitsluiten van schakelaar, en voegt 0.3dB IL voor een paar schakelaars toe.

Spelden

Specificaties

Nr.	Punt	Specificatie
1	Voeding	Gelijkstroom 5V ± 5%
2	Machtsconsumptie	<500mw>
3	Controle	UART of Parallelle wijze (TTL-niveau)

Pin Assignment

Speld	Signaalnaam	Beschrijving
1	NC	Geen fysieke interne verbinding
2	VCC	Voeding (5V)
3	STROBOSCOOP	Dalende Actieve Rand (input)
4	GND	Signaalgrond
5	D0	Gegevens 0 (input)
6	D1	Gegevens 1 (input)
7	D2	Gegevens 2 (input)
8	D3	Gegevens 3 (input)
9	UART TX	UART brengt over (output)
10	UART RX	UART ontvangt (input)
11	GND	Gevalgrond
12	RDY	Klaar (output), gebruik voor het interne zuiveren
13	WIJZE	0=TTL, 1=UART (input)
14	Het TERUGSTELLEN	0=Reset (input)

Optische Route

Het Netwerk1620nm 1x16 MEMS Optische Schakelaar van gelijkstroom 5V PON 0

Afmeting

Het Netwerk1620nm 1x16 MEMS Optische Schakelaar van gelijkstroom 5V PON 1

Ordeinformatie

GZ-MFSW-1xN-x

Type

Kanaal

Golflengte

Vezeltype

Vezeldiameter

Vezellengte

Schakelaar

Gz-MFSW

01=1x1

02=1x2

.....

16=1x16

......

C=C band

L=L band

O=O band

D=C+L band

X= anderen

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
