| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x2FWDM-R/B |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T / T, Western Union |

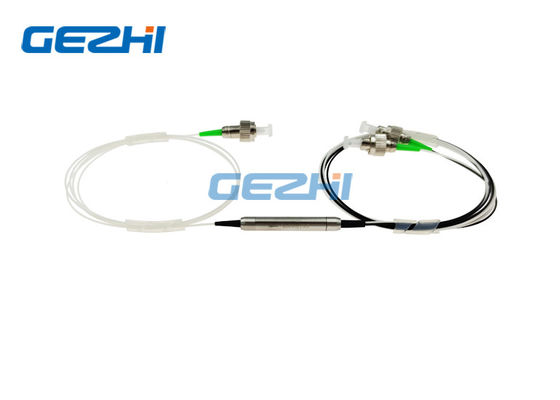

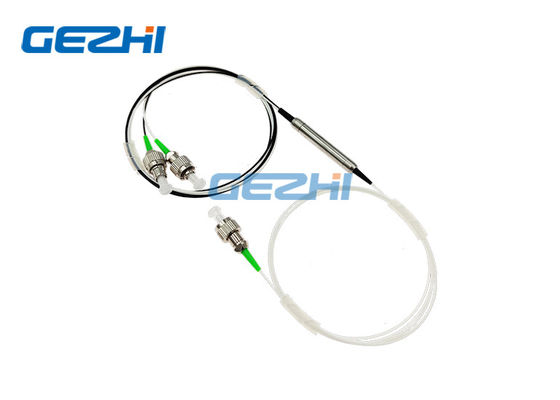

Van de c-band de Rode/Blauwe filter Pasmwdm 1x2 DWDM Splitser
Dit micro-Optica gebruikt WDM de dunne technologie van de filmdeklaag en merkgebonden ontwerp van micro- van het niet-stroommetaal optica verpakking plakkend. Het verstrekt laag toevoegingsverlies, hoge kanaalisolatie, lage temperatuurgevoeligheid en epoxy vrije optische weg.
Co. van GEZHI Photonics, Ltd's verstrekt aangepaste bandfilters en schakelaars om speciale controle en toepassingen te ontmoeten. De filtereenheden zijn beschikbaar met staalbuizen, 2 zet het groef1u rek, Pluggable Module, of ABS dozen op.
| Eigenschappen | Toepassing |
|
|
Prestatiesspecificaties
| Type | FWDM | ||
| De Golflengte van het paskanaal | NM | 1547~1561 (Rood) | 1530~1543.2 (Blauw) |
| De Golflengte van het bezinningskanaal | NM | 1530~1543.2 (Blauw) | 1547~1561 (Rood) |
| De toevoegingsverlies van het paskanaal | dB | ≤0.60 | |
| De toevoegingsverlies van het bezinningskanaal | dB | ≤0.40 | |
| Kanaalrimpeling | dB | ≤0.3 | |
| Aangrenzende kanaalisolatie | dB | ≥30 | |
| Druk kanaalisolatie uit | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Gerichtheid | dB | ≥55 | |
| Terugkeerverlies | dB | ≥50 | |
| Macht Behandeling | mw | 300 | |
| Werkende temperatuur | ℃ | -5~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Pakketdimensies | mm | φ5.5x35 | |
Nota: 1. De aanpassing is beschikbaar.
2. Het toevoegingsverlies omvat geen schakelaar, zal elke schakelaar 0.2dB-verlies toevoegen.
3. Andere golflengte kan op het verzoek van de klant worden gemaakt. Bijvoorbeeld, L-Band R/B, C/L-Band.
Het opdracht geven van tot Informatie
| Golflengte | Pakketspecificatie | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| R/B=Red/Blue Golflengte |
1= Φ5.5mm×35mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19“ 1U Rackmount X= anderen |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Enige de Vezeloplossing van DWDM met Rode/Blauwe c-Bandfilter
De golflengten die over de donkere vezel reizen worden verdeeld in twee spectrale banden door Rode/Blauwe c-Bandfilter op beide einden van de donkere vezel te gebruiken. Het maakt het mogelijk om enige vezelbundel te gebruiken voor zowel het overbrengen als het ontvangen, waarbij beduidend investering wordt gemaximaliseerd en kosten zijn verminderd.
GEZHI levert aangepaste WDM van de golflengte Rode/Blauwe Filter, 100Ghz DWDM Mux Demux, CWDM-Module, 40channel-ook de Module van AWG, 2x2-Omleidings Optische Schakelaars etc….
|
|
