| Brand Name: | GEZHI or OEM |
| Modelnummer: | De Module van 96 Kanaalawg DWDM mux Demux |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

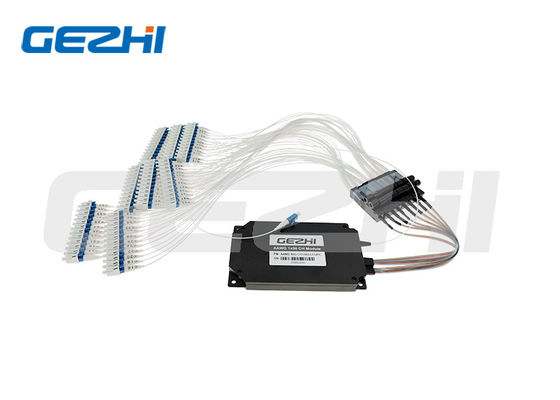

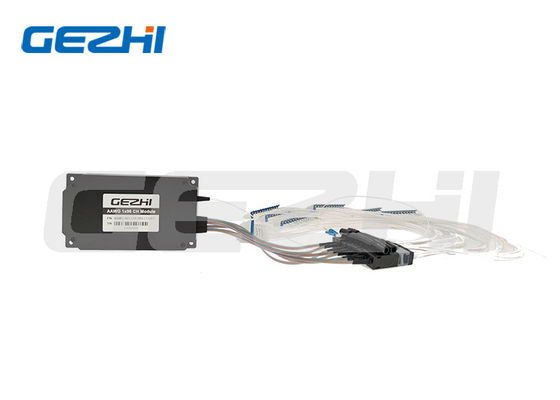

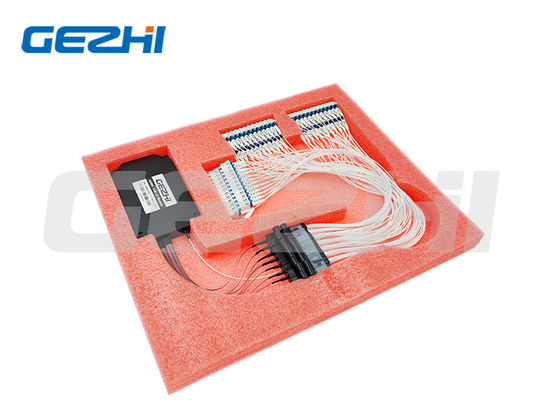

96 Kanaalaawg Module, Athermal Opgestelde Golfgeleidergrating voor DWDM-Netwerk
Productoverzicht
Athermal AWG (AAWG) heeft gelijkwaardige prestaties aan standaard Thermische AWG (TAWG) maar vereist geen elektromacht voor stabilisatie. Zij kunnen als directe vervangingen voor Dunne Filmfilters (Filtertype DWDM module) voor gevallen worden gebruikt waar geen macht beschikbaar is, ook geschikt voor openluchttoepassingen meer dan -30 tot +70 graad in toegangsnetwerken. Verstrekt Athermal AWG van Gezhiphotonics (AAWG) uitstekende optische prestaties, hoge betrouwbaarheid, gemak van vezel behandeling en de oplossing van de machtsbesparing in een compact pakket.
Eigenschappen
Lage PDL
Lage chromatische verspreiding
Laag toevoegingsverlies
Gekwalificeerde Telcordia gr.-1221-Kern
MUX/DEMUX functionaliteit
Athermal Ontwerp, wordt Elektromacht niet vereist
Compact Pakket
Aantal met meerdere kanalen
Toepassingen
Optisch voeg/laat vallen het simultaan overseinen toe
Golflengte het verpletteren
DWDM-transmissie
Technische Parameters
| Parameter | eenheid | Met platte kop | Gaussian | Met platte kop | Gaussian |
| Aantal kanalen | 16/32/40/48 | 80/88/96 | |||
| Kanaal het uit elkaar plaatsen | Ghz | 50 | 50 | ||
| Kanaalfrequentie | Thz | Blauwe band=1528.773~1547.316 | C band=1526.827~1564.679 | ||
| Rode band=1545.720~1564.679 | |||||
| Golflengtenauwkeurigheid | NM | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 1db bandbreedte | NM | >0,18 | >0,12 | >0,18 | >0,12 |
| 3db bandbreedte | NM | >0,28 | >0,20 | >0,28 | >0,20 |
| Toevoegingsverlies (passband) | dB | <4> | <3> | <5> | <4> |
| Aangrenzende kanaaloverspraak | dB | >27 | >27 | ||
| Niet-adjacent kanaaloverspraak | dB | >30 | >30 | ||
| Totale overspraak | dB | >24 | >24 | ||
| De uniformiteit van het toevoegingsverlies | dB | <1> | <1> | ||
| Polarisatieverlies | dB | <0> | <0> | <0> | <0> |
| Terugkeerverlies | dB | >40 | |||
| Verspreiding | ps/nm | ±10 | |||
| Werkende temperatuur | ºC | -20~70 | |||
| Grootte (de hoogte van de lengte * breedte *) | mm | 120*70*12.3 | 130*90*11.3 | ||
|
|
