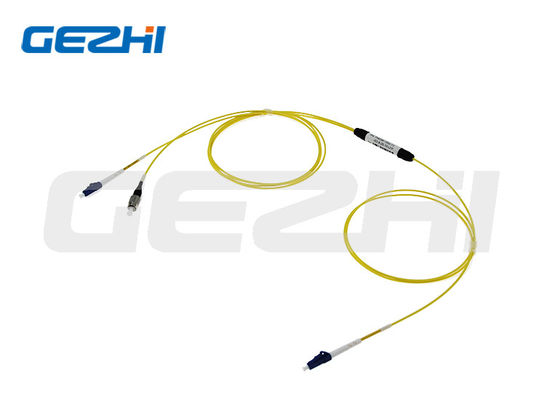

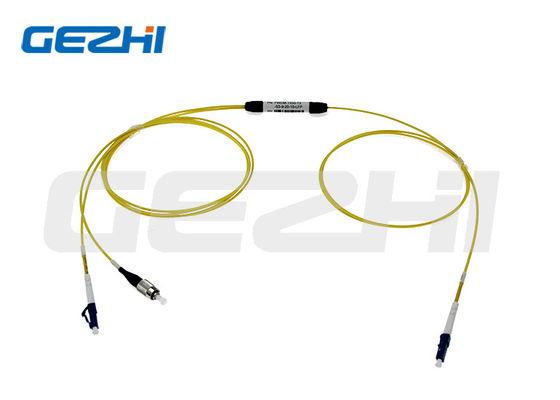

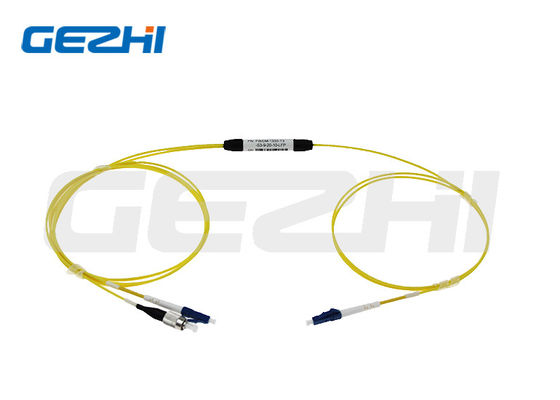

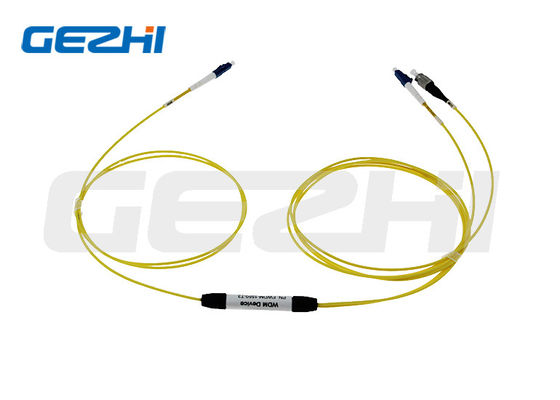

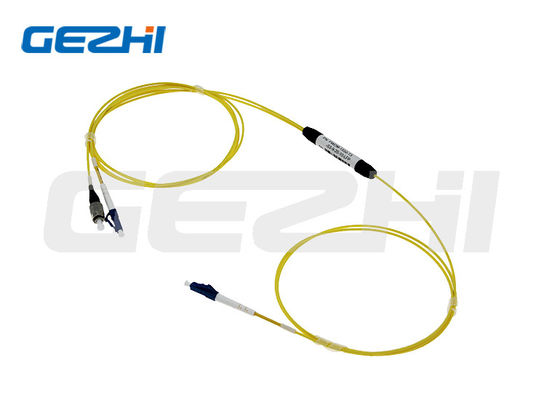

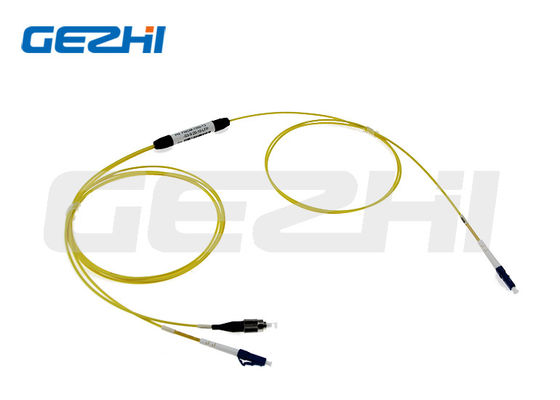

Multi Channel FWDM Filter WDM met 1470-1610nm golflengte aanpasbare connector en laag invoegverlies

Name: Multi Channel FWDM Filter WDM met 1470-1610nm golflengte aanpasbare connector en laag invoegverlies
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 havensvezel Optische FWDM
Price: 40.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	3 havensvezel Optische FWDM
Moq:	1PC
Prijs:	US$22-US$59
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Modustype:

Enkele modus

Invoegverlies:

≤ 2,5 DB

Connectortype:

Aanpasbaar

Golflengte:

1470-1610nm

Doorgangsbandrimpeling:

≤0.30dB

Retourverlies:

≥45db

Derectivity:

≥50db

Verpakking Details:

Document vakje

Levering vermogen:

5000pcs per maand

Markeren:

Multi Channel Filter WDM

Multi Channel FWDM

WDM Stalen buiscommunicatieapparatuur

Productbeschrijving

Multicanal FWDM-filter WDM-staalbuiscommunicatieapparatuur

FTTX Filter WDM-modules worden veel gebruikt in EDFA, Ramanversterkers, WDM-netwerken en glasvezel instrumentatie.Deze apparaten combineren of scheiden licht met verschillende golflengten over een breed bereik.Zij vergroten de capaciteit van enkelvezels om bidirectionele communicatie mogelijk te maken, waardoor zij ideaal zijn voor optische netwerkaanpassingen, uitbreidingen en de invoering van uitgebreide nieuwe diensten.

We leveren op maat gemaakte op filters gebaseerde golflengte divisie multiplexing (WDM) apparaten op maat van specifieke golflengte banden voor gespecialiseerde toepassingen.CATV-signalen worden over dezelfde vezel geleverd met behulp van 1550 nm, waarbij FWDM als mengpunt dient.

Belangrijkste kenmerken

Laag invoegverlies
Hoogkanaalisolatie
Breed doorvoerband
Hoge betrouwbaarheid en stabiliteit
Epoxyvrij op optisch pad

Toepassingen

Lijnbewaking
Telecommunicatie
Cellulaire toepassingen
Versterkers met glasvezel
Toegangsnetwerken
Metro WDM-systemen
Langeafstands-WDM-systemen
Ondernemingsnetwerken

Technische specificaties

Parameter	Eenheid	Waarde
Kanalspanning	GHz	200
Golflengtebereik		C- of L-band ITU-kanalen 186,6 tot en met 196,1 THz
Passband	GHz	≥+/- 33
Transmissie Passband Ripple	dB	≤ 0.3
Verlies bij inbreng van de transmissie	dB	≤ 1.0
Reflectie Passband Ripple	dB	≤ 0.2
Verlies van reflectie-invoeging	dB	≤ 0.4
Transmissie-isolatie (naastgelegen kanaal)	dB	≥ 30
Transmissie-isolatie (niet aangrenzend kanaal)	dB	≥ 50
Reflectie-isolatie	dB	≥ 13
Verlies afhankelijk van polarisatie	dB	≤ 0.2
Polarisatiemodus Dispersie	ps	≤ 0.2
Richtlijnen	dB	≥ 50
Terugkeerverlies	dB	≥ 45
Optische energiebeheer	mW	≥ 500
Trekkingsvermogen	N	≥ 5
Werktemperatuurbereik		-5 tot 70°C
Temperatuurbereik voor opslag		-40 tot +85°C
Vlakken		SMF-28e
Afmeting van het pakket	mm	5.5 x 34 mm

Alle specificaties zijn gebaseerd op apparaten zonder connectoren en gegarandeerd over golflengte, polarisatie en temperatuur.

Afmetingen Tekening

Verpakking
