| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-1x3-RWM |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
Productoverzicht van 1x3 Raman WDM-module

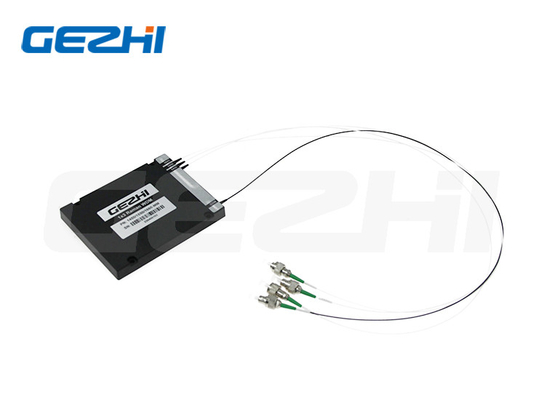

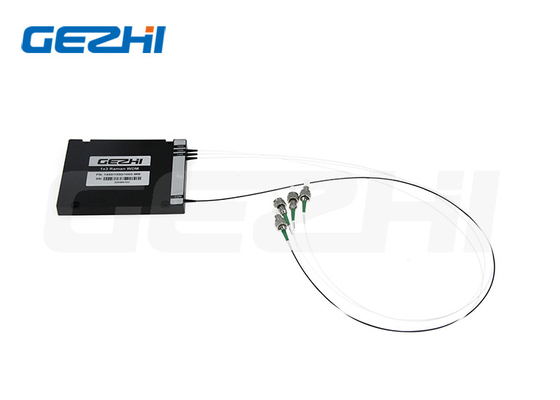

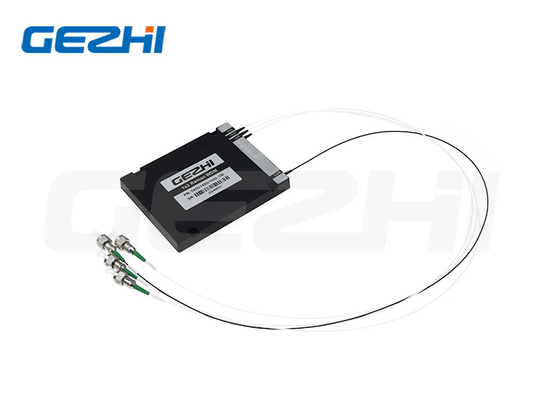

1450/1550/1660nm 1x3 Raman WDM-module met ABS-doos
Raman WDM-module
De Raman Wavelength Division Multiplexer (Raman WDM) -module is vervaardigd met behulp van dunne-filmfiltertechnologie, het gebruikte om verschillende signaalgolflengten op 1450 nm, 1550 nm en 1660 nm (of 1650 nm) te scheiden en te combineren.Raman Filter WDM met laag invoegverlies en hoge isolatiekarakteristiek.Het wordt veel gebruikt in Raman DTS-systemen of andere vezeltest- of meetsystemen.
Functies en toepassingen van1x3 Raman WDM-module
Functies:
Telcordia GR1221, voldoet aan RoHS
Optisch pad epoxyvrij en uitstekende thermische stabiliteit
Laag toevoegingsverlies en hoge isolatie
Brede en platte doorlaatband
Toepassingen:
FTTX online testen
WDM-systeem
Enterprise-netwerken
Specificaties van 1x3 Raman WDM-module
| Paramenteren | Eenheid | Waarde | |||
| Operationele golflengte | nm | 1450/1550/1660 | |||
| Centrale golflengte | nm | 1450 | 1550 | 1650 | |
| bandbreedte | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Invoegverlies | dB | ≤1,4 | |||
| Isolatie (aangrenzend kanaal) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | ps | ≤0,2 | |||
| Directiviteit | Enkele modus | dB | ≥50 | ||
| Multi-modus | dB | ≥35 | |||
| Terugkeer verlies | Enkele modus | dB | ≥45 | ||
| Multi-modus | dB | ≥35 | |||
| Optische kracht | mW | ≤500 | |||
| Bedrijfstemperatuurbereik | ℃ | -10 tot 70 | |||
| Bedrijfstemperatuurbereik | ℃ | -40 tot +85 | |||
| Pakket (L x B x H) | mm | 100 x 80 x 10 | |||
Test omgeving
|
|
|
| Type | Pakketspecificatie | Vezeltype |
Vezel Diameter |
Vezel Lengte |
Verbinder |
| RWM = Romeinse WDM-module | A1 =ABS doos 100x80x10mm A2 =ABS doos 120x80x18mm X=Overige |
S9 =9/125 M5 =50/125 M6 =62,5/125 |
25 =250um 90 =900um 20 = 2,0 mm 30 = 3,0 mm X=Anderen |
05 =0.5m 10 =1.0m 15 = 1,5m X=Anderen |
00 =geen LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=Anderen |
|
|
