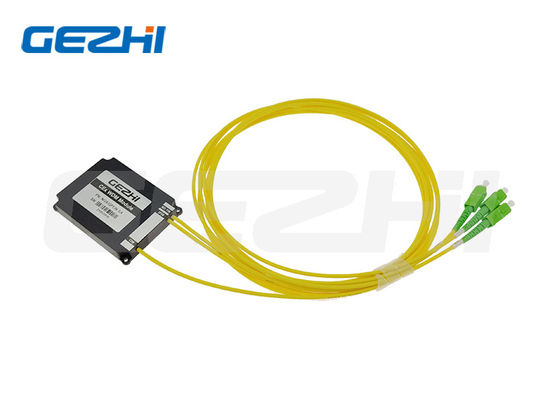

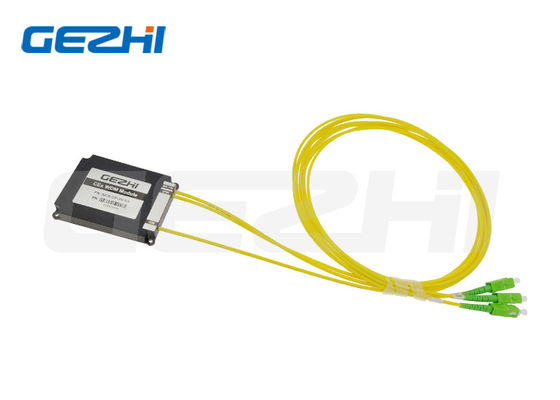

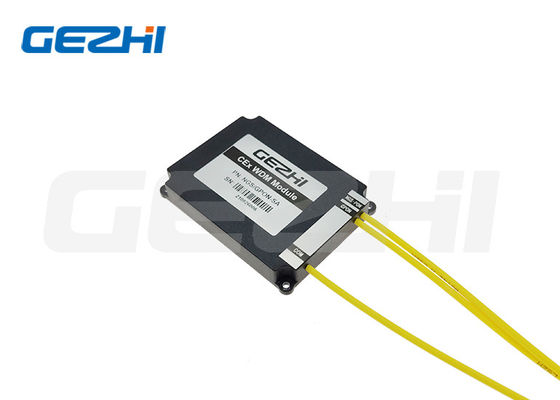

RoHS-conforme CEx WDM-module met laag invoegverlies en hoge kanaalisolatie voor NGS-PON GPON-netwerken

Name: RoHS-conforme CEx WDM-module met laag invoegverlies en hoge kanaalisolatie voor NGS-PON GPON-netwerken
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	NGS/GPON-SA
Moq:	1pc
Prijs:	US$17-US$49
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Productnaam:

CEx WDM-module

PN:

NGS/GPON-SA

Connector:

SC/APC

Vezeltype:

Corning Ultra Fiber (G657.A1)

Verpakking Details:

Papieren doos

Levering vermogen:

5000 stuks per maand

Markeren:

NGS-PON GPON CEx WDM1r module

Optische telecommunicatienetwerken CEx WDM1r-module

RoHS-compatibele CEx WDM1r-module

Productbeschrijving

RoHS-conforme CEx WDM1r-module voor NGS-PON GPON-optische netwerken

De coexistence element (CEx) xWDM/xPON multiplexer is een enkel WDM-apparaat dat is ontworpen om de huidige G-PON FTTH-diensten te combineren met opkomende XGS-PON- en Next Generation NG-PON2-technologieën.Deze veelzijdige oplossing ondersteunt extra voorzieningsgolflengten, waaronder RF, Point to Point (PtP) en OTDR-monitoring, volledig in overeenstemming met ITU-T G.984.5 normen.

Hoogwaardige componenten zorgen voor uitzonderlijke operationele stabiliteit in het hele spectrum met een perfecte thermische prestatie.Ons flexibele CEx-productplatform maakt het mogelijk om PON-implementaties op maat te maken die zijn afgestemd op uw specifieke vereisten en kosteneffectiviteit.

Belangrijkste kenmerken

Laag invoegverlies
Hoogkanaalisolatie
RoHS-conform
Op maat gemaakte functionaliteiten

Toepassingen

WDM-systemen
PON-systemen
FTTH-toegangsnetwerken
Optische telecommunicatienetwerken

Specificaties voor de golflengte van coëxistentieelementen

Protocol/dienst	Golflengtebereik
G-PON-band	1290~1330, 1480~1500 nm
XGS-PON-band	1260~1280, 1575~1580 nm
NG-PON2-band	1524~1544, 1596~1625 nm
RF-videoband	1540 tot en met 1565 nm
PtP WDM-PON-band	1610 tot en met 1625 nm
OTDR-monitorband	1640 tot en met 1660 nm

Technische specificaties van de CEx-multiplexer

CEx-model	Protocol/dienst	Spectrumbereik	Maximaal invoegverlies	Isolatie
CEx01	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
CEx01	NGA	1260-1280 en 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
CEx02	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
CEx03	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 en 1596-1625 nm	1.4 dB	≥ 16 dB
CEx04	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 en 1596-1625 nm	1.4 dB	≥ 25 dB
CEx05	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	RF-video	1540-1565 nm	1.4 dB	≥ 30 dB
CEx06	GPON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	RF-video	1540-1565 nm	1.7 dB	≥ 30 dB
	OTDR-monitor	1640-1660 nm	1.4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 en 1596-1625 nm	1.4 dB	≥ 25 dB
	RF-video	1540-1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	1.7 dB	≥ 30 dB
CEx08	G-PON	1290-1330 en 1480-1500 nm	0.8 dB	≥ 30 dB
	XGS-PON	1260-1280 en 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 en 1596-1625 nm	1.4 dB	≥ 25 dB
	OTDR-monitor	1640-1660 nm	1.7 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	2.0 dB	≥ 30 dB
	RF-video	1540-1565 nm	2.3 dB	≥ 30 dB

De bovenstaande specificaties omvatten geen verlies van connectoren.

Aanvullende technische parameters

Parameter	Eenheid	Waarde
PDL	dB	≤ 0.2
Richtlijnen	dB	≥ 50
Terugkeerverlies	dB	≥ 50
Werktemperatuur	°C	-10~+70
Bergingstemperatuur	°C	-40~+85
Optische kracht	mW	300
Vlakken	/	Corning Ultra Fiber (G657.A1)

Informatie over bestellingen

Model	Configuratie	Pakkettype	Type kabel	Lange vezels	Verbinding
CEx01-CEx08, S=Specificeer	1=1 eenheid combo, 2=2 eenheid combo, 3=3 eenheid combo, 4=4 eenheid combo, S=Specificeren	A0=ABS box 80x60x12mm, A1=ABS box 100x80x10mm, A2=ABS box 120x80x18mm, A3=ABS box 140x115x15mm, L1=LGX 12929130mm, L2=LGX in 2 slot Rack, L4=LGX in 4 slot Rack, R1=19" 1 U Rack,R2=2 slot 19′′1U Rack, R4=4 slot 19′′1U Rack, X=op maat	00=None, 09=900um losse buis, 20=2.0mm, 30=3.0mm	00=None, 05=0.5m, 10=1.0m, 15=1.5m, S=Specificeer	00=geen, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Specificeer

CEx-multiplexermodule ABS-doospakket

CEx-multiplexermodule-rackmountpakket
