| Brand Name: | GEZHI or OEM |
| Modelnummer: | 60CH AAWG |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

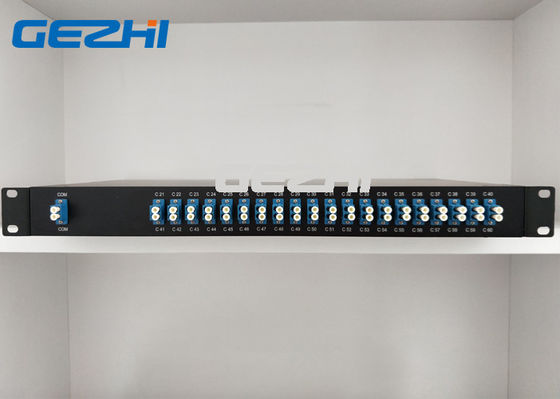

Enige vezel 50Ghz 60 Module van Kanaal Athermal AWG DWDM Rackmount
Module van AWG DWDM van 60ch Mux Demux van GEZHI is Athermal met beperkte verliezen, hoog - dichtheid en standalone passieve optische module. Het is gebaseerd op athermal AWG-technologie met Gaussian gestalte gegeven pasbanden. Door toegang tot de uit elkaar geplaatste kanalen van 60Channel 50GHz in een 1U-pakket te verlenen, maximaliseert deze eenheid de capaciteit van de c-Band waaier. Samen met de transponders en de versterkers, steunt 60ch-AWG DWDM mux demux een brede waaier van architectuur van eenvoudig punt om aan vergrote ringsconfiguraties te richten.
Eigenschappen
Geen elektromachtsvereisten
Hoge Kanaalisolatie voor verhoogde betrouwbaarheid
Ultra Laag toevoegingsverlies voor verbeterde afstand en prestaties
Gr.-1221-COREUNC & Telecordia RT-nwt-000468 betrouwbaarheid
Toepassingen
Golflengte het selectieve verpletteren
WDM gebaseerde ADM
Metro en de netto werken op lange afstand
WDM transmissie
Optisch signaalverwerking
Specificatie
| Parameter | Specificaties | Eenheid | Commentaar | ||
| Min | Maximum | ||||
| Inputkanaal | 1 | ||||
| Outputkanaal | 60 | 80, 96 beschikbare kanalen | |||
| Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
| 1dB bandbreedte |
0,18 |
NM | Gaussiontype | ||
| 3dB bandbreedte |
0,28 |
NM | |||
| I.L | 6 | dB | In het slechtste geval in ITU passband | ||
| I.L UNI. | 1 | dB | |||
| Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
| PDL | 0,5 | dB | Max. waarde in ITU passband | ||
| Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
| Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
| Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
| Terugkeerverlies | 40 | dB | |||
| Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
| Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Pakketbeeld
|
|
