| Brand Name: | GEZHI or OEM |
| Modelnummer: | 32ch-aawg-s |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
De tweerichtingsmodule DWDM Mux van AWG van 32CH Athermal of de Enige Vezel van Demux
Module DWDM Mux of Demux van AWG van 32CH van Gezhi is de Tweerichtings Athermal met beperkte verliezen, hoog - dichtheid en standalone passieve optische module. Het is gebaseerd op Athermal Opgestelde Golfgeleidergrating met Gaussian Monolithische Technologie. De tweerichtingsmodule van AWG van 32CH Athermal biedt ultra met beperkte verliezen aan (Maximum: 3.5dB) en hoge WDM van de kanaalisolatie oplossing voor metro toegang en datacentratoepassingen. dit Tweerichtings de modulegemak van AWG van 32CH Athermal van vezel behandeling, betrouwbaarheid op lange termijn en uitstekende kanaalisolatie in een 1U 19“ Rackmount. De tweerichtingsmodule ingebouwde Mux van AWG van 32CH Athermal in één eenheid, die aan enige netwerkvezels werken
Eigenschappen
Hoge Kanaalisolatie
Geen vereiste macht
Verlies van de Ultral het Lage Toevoeging
Standalong 19“ 1U Rackmount
Toepassingen
Golflengte het selectieve verpletteren
Metro en Netwerken op lange afstand
WDM transmissie
Optisch signaalverwerking
Specificatie
| Parameters | Voorwaarden | Specificaties | Eenheden | ||
| Min. | Max. | ||||
| Werkende Temperatuur | Het werken | -5 | 65 | oC | |
| Werkende Vochtigheid | Het werken | 5 | 95 | %RH | |
| Opslagtemperatuur | Non_Operating | -40 | +85 | oC | |
| Opslagvochtigheid | Non_Operating | 5 | 95 | %RH | |
| OPTISCHE SPECIFICATIE | AWG GAUSSIAN AAWG | ||||
| Parameters | Voorwaarde | Bril | Eenheden | ||
| Min | Type | Maximum | |||
| Aantal Kanalen | 1-1×32 | ||||
| Aantalkanaal het Uit elkaar plaatsen | 100GHz | 100 | GHz | ||
| Cha. Centrumgolflengte | ITU frequentie. | C – band | NM | ||
| Duidelijke Kanaalpassband | ±0.1 | NM | |||
| OPTISCHE SPECIFICATIES | |||||
| Parameters | Voorwaarde | Bril | Eenheden | ||
| Min | Type | Maximum | |||
| Golflengtestabiliteit | Maximumwaaier van de golflengtefout van alle kanalen en temperaturen in gemiddelde polarisatie. | ±0.05 | NM | ||
| -1 dB -1 dB Kanaalbandbreedte | Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal | 0,24 | NM | ||
| -3 dB -3 dB Kanaalbandbreedte | Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal | 0,43 | NM | ||
| Optisch Toevoegingsverlies bij ITU net | Bepaald als minimumtransmissie bij ITU golflengte voor alle kanalen. Voor elk kanaal, bij alle temperaturen en polarisaties. | 3.2 | 3.5 | dB | |
| Aangrenzende Kanaalisolatie | Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de aangrenzende kanalen. | 30 | dB | ||
| Niet aangrenzende, Kanaalisolatie | Het verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van de nonadjacent kanalen. | 40 | dB | ||
| Totale Kanaalisolatie |
Het totale cumulatieve verschil van het toevoegingsverlies van de gemiddelde transmissie bij de ITU netgolflengte aan de hoogste macht, alle polarisaties, binnen de ITU band van alle andere kanalen, met inbegrip van aangrenzende kanalen. |
33 | dB | ||
| De Uniformiteit van het toevoegingsverlies | Maximumwaaier van de variatie van het toevoegingsverlies binnen ITU over alle kanalen, polarisaties en temperaturen. | 0,8 | 1.0 | dB | |
| De Rimpeling van het toevoegingsverlies |
Om het even welke maxima en om het even welke minima van optisch verlies overdwars ITU band, exclusief grenspunten, voor elk kanaal bij elke haven |
0,4 | 0,5 | dB | |
| Gerichtheid | Verhouding van weerspiegelde macht uit om het even welk kanaal (buiten kanaal n) aan macht binnen van het inputkanaal n | 50 | dB | ||
| Optisch Terugkeerverlies | Input & outputhavens | 40 | dB | ||
| PDLPolarization Afhankelijk Verlies in Duidelijke Kanaalband | Waarde in het slechtste geval die in ITU band wordt gemeten | 0,3 | 0,5 | dB | |
| De Verspreiding van de polarisatiewijze | 0,5 | ps | |||
| Maximum Optische Macht | 23 | dBm | |||
| MUXDEMUX input-output Controlewaaier | -35 | +23 | dBm | ||
Het opdracht geven van tot Informatie
| AWG | X | XX | X | XX | X | XX |
| Kanaal het Uit elkaar plaatsen | Aantal Kanalen | Configuratie | 1st Kanaal | Pakkettype | In/Out Schakelaar | |
| 1=100GHz |
32=32Channel 40=40 kanaal 44=44 kanaal 48=48 kanaal
|
S=Singlevezel D=Dualvezel |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19“ 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

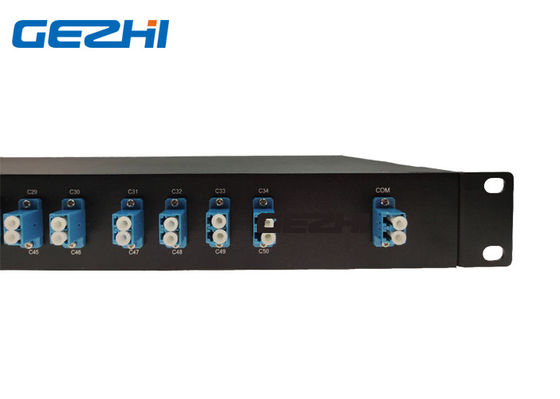

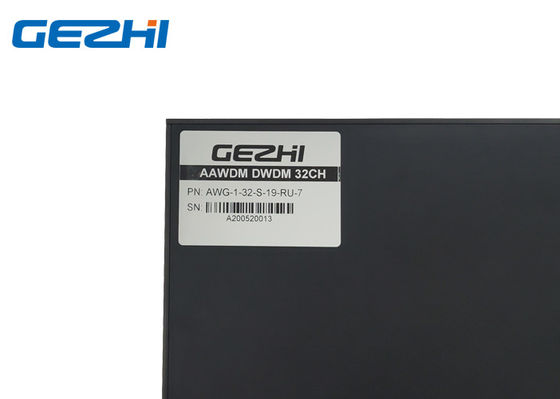

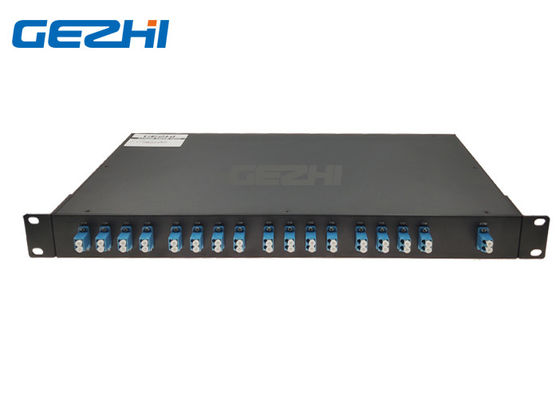

de Modulepakket van 32CH AAWG

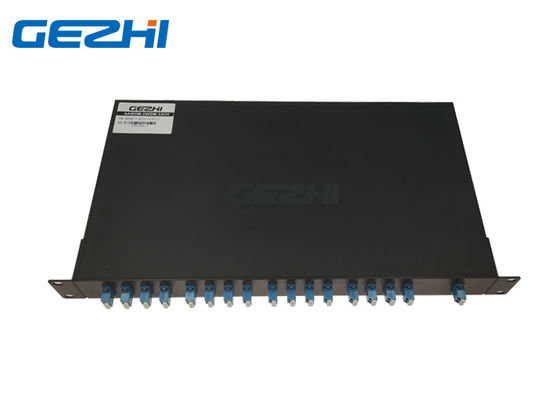

Tweerichtings de Module Enige Vezel van 32CH AAWG
|
|
