| Brand Name: | GEZHI or OEM |
| Modelnummer: | 96CH AWG |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

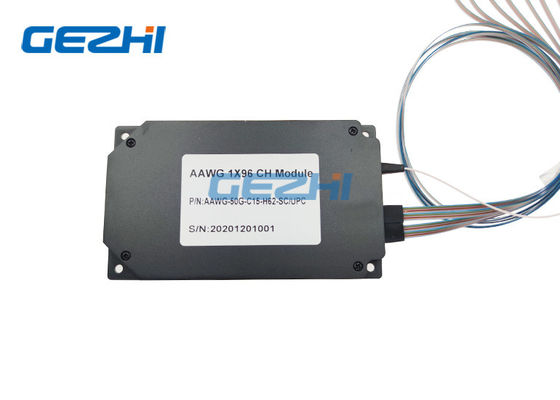

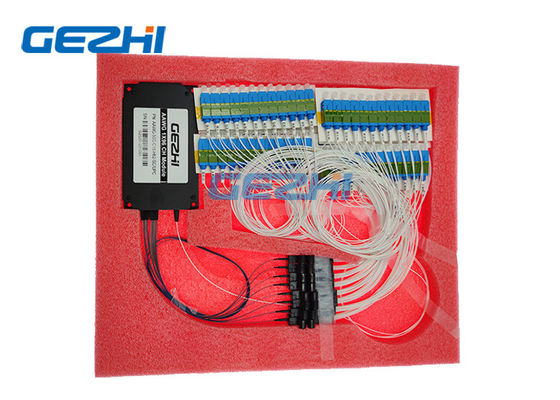

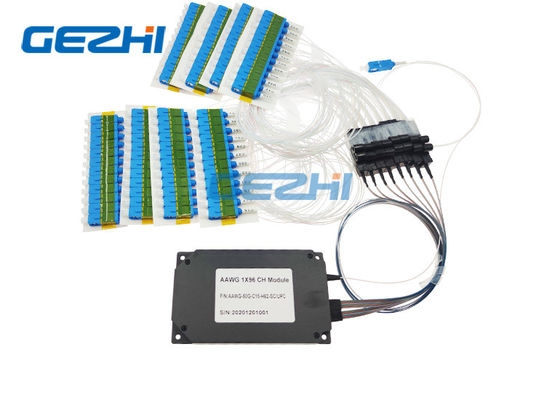

L-Band 96 Module van Kanalen50ghz Athermal AWG DWDM
Co. van GEZHI Photonics, Ltd AAWG-module is het belangrijkste onderdeel van DWDM-materiaalmultiplextelegraaf/demultiplexer blokken. AAWG staat toe werkend in een brede temperatuurwaaier. De module van AAWG van GEZHI is een volledig passief apparaat toe te schrijven aan het verstrekken van compensatie van spaander thermische uitbreiding. De module omvat geen componenten van het systeem dat om elektrische voeding verzoekt.
De AAWG-module wordt ontworpen voor het simultaan overseinen van of het demultiplexing van optisch signaal in de band 1525-1565 NM (c-Band), configuraties van het apparaat gebruikend van 40 tot 96 kanalen met een stap van 100 of 50 GHz. De aangepaste specificatie is beschikbaar als L-Band enz.
Eigenschappen
Hoge Stabiliteit en betrouwbaarheid
Brede pasband
Laag Toevoegingsverlies
Hoge Kanaalisolatie
Hoge Capaciteit voor gegeven-Hongerige Toepassingen
Gebaseerd op a-athermal AWG-technologie met Gaussian gestalte gegeven pasbanden
Innovatief vakmanschap voor maximumprestaties met hoge graad van bescherming
Toepassingen
Datacentrum
WDM Netwerk
Telecommunicatie
Metro netwerken
CATV-toepassingen
Toegangsnetwerk
Specificatie
| Parameter | Specificaties | Eenheid | Commentaar | ||
| Min | Maximum | ||||
| Inputkanaal | 1 | ||||
| Outputkanaal | 96 | 80, 96 beschikbare kanalen | |||
| Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
| 1dB bandbreedte |
0,18 |
NM | Gaussiontype | ||
| 3dB bandbreedte |
0,28 |
NM | |||
| I.L | 7 | dB | In het slechtste geval in ITU passband | ||
| I.L UNI. | 1 | dB | |||
| Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
| PDL | 0,5 | dB | Max. waarde in ITU passband | ||
| Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
| Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
| Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
| Terugkeerverlies | 40 | dB | |||
| Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
| Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Het diagram van de optisch signaaltransmissie
|
|
| Brand Name: | GEZHI or OEM |
| Modelnummer: | 96CH AWG |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Verpakking: | Document Vakje |
| Payment Terms: | T/T, Western Union |
L-Band 96 Module van Kanalen50ghz Athermal AWG DWDM
Co. van GEZHI Photonics, Ltd AAWG-module is het belangrijkste onderdeel van DWDM-materiaalmultiplextelegraaf/demultiplexer blokken. AAWG staat toe werkend in een brede temperatuurwaaier. De module van AAWG van GEZHI is een volledig passief apparaat toe te schrijven aan het verstrekken van compensatie van spaander thermische uitbreiding. De module omvat geen componenten van het systeem dat om elektrische voeding verzoekt.
De AAWG-module wordt ontworpen voor het simultaan overseinen van of het demultiplexing van optisch signaal in de band 1525-1565 NM (c-Band), configuraties van het apparaat gebruikend van 40 tot 96 kanalen met een stap van 100 of 50 GHz. De aangepaste specificatie is beschikbaar als L-Band enz.
Eigenschappen
Hoge Stabiliteit en betrouwbaarheid
Brede pasband
Laag Toevoegingsverlies
Hoge Kanaalisolatie
Hoge Capaciteit voor gegeven-Hongerige Toepassingen
Gebaseerd op a-athermal AWG-technologie met Gaussian gestalte gegeven pasbanden
Innovatief vakmanschap voor maximumprestaties met hoge graad van bescherming
Toepassingen
Datacentrum
WDM Netwerk
Telecommunicatie
Metro netwerken
CATV-toepassingen
Toegangsnetwerk
Specificatie
| Parameter | Specificaties | Eenheid | Commentaar | ||
| Min | Maximum | ||||
| Inputkanaal | 1 | ||||
| Outputkanaal | 96 | 80, 96 beschikbare kanalen | |||
| Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
| 1dB bandbreedte |
0,18 |
NM | Gaussiontype | ||
| 3dB bandbreedte |
0,28 |
NM | |||
| I.L | 7 | dB | In het slechtste geval in ITU passband | ||
| I.L UNI. | 1 | dB | |||
| Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
| PDL | 0,5 | dB | Max. waarde in ITU passband | ||
| Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
| Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
| Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
| Terugkeerverlies | 40 | dB | |||
| Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
| Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Het diagram van de optisch signaaltransmissie
