| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x96 AAWG |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

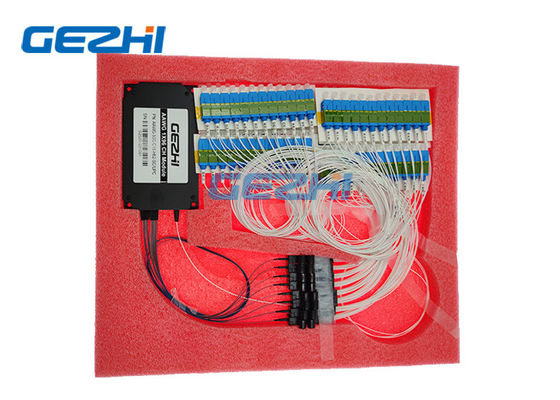

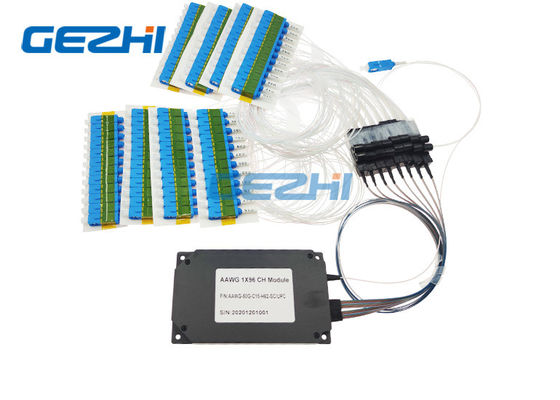

De lage Modules van AWG DWDM van het Toevoegingsverlies 1x96 Athermal
De op:stellen-golfgeleidergrating (AWG) golflengte multi/demultiplexer combineren en verdelen optische signalen van verschillende golflengten voor gebruik in WDM systeem. Deze Athermal AWG van 50GHz die bereikte hoge prestaties door geoptimaliseerd ontwerp en nauwkeurige vervaardiging is. Tot 96ch voor volledige c-Band met filter met platte kop is de vorm beschikbaar. De aangepaste specificatie is beschikbaar als L-Band enz.
Co. van GEZHI Photonics, Ltd AAWG-module is het belangrijkste onderdeel van DWDM-materiaalmultiplextelegraaf/demultiplexer blokken. AAWG staat toe werkend in een brede temperatuurwaaier. De module van AAWG van GEZHI is een volledig passief apparaat toe te schrijven aan het verstrekken van compensatie van spaander thermische uitbreiding. De module omvat geen componenten van het systeem dat om elektrische voeding verzoekt.
Eigenschappen
Laag Toevoegingsverlies
Hoge Kanaalisolatie
Hoge Stabiliteit en betrouwbaarheid
Brede pasband
Hoge Capaciteit voor gegeven-Hongerige Toepassingen
Gebaseerd op a-athermal AWG-technologie met Gaussian gestalte gegeven pasbanden
Toepassingen
Metro netwerken
Datacentrum
WDM Netwerk
CATV-toepassingen
Telecommunicatie
Toegangsnetwerk
Specificatie
| Parameter | Specificaties | Eenheid | Commentaar | ||
| Min | Maximum | ||||
| Inputkanaal | 1 | ||||
| Outputkanaal | 96 | 80, 96 beschikbare kanalen | |||
| Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
| 1dB bandbreedte |
0,18 |
NM | Gaussiontype | ||
| 3dB bandbreedte |
0,28 |
NM | |||
| I.L | 7 | dB | In het slechtste geval in ITU passband | ||
| I.L UNI. | 1 | dB | |||
| Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
| PDL | 0,5 | dB | Max. waarde in ITU passband | ||
| Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
| Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
| Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
| Terugkeerverlies | 40 | dB | |||
| Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
| Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Het diagram van de optisch signaaltransmissie
Ordeinformatie
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Het uit elkaar plaatsen | Chip Type | Kanaalnummer | 1st Kanaal | De Lengte van de inputvezel | De Lengte van de outputvezel | In/Out Schakelaar | |
| Athermal AWG |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
