| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-ADE100x |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
Productoverzicht van AAWG DWDM

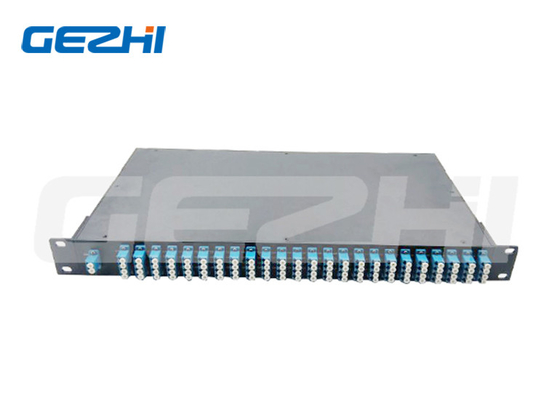

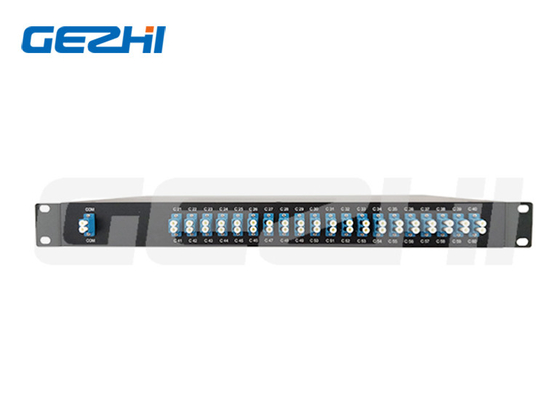

100G AAWG DWDM-apparatuur Gauss-type Dual Fiber voor langeafstandsnetwerken
AAWG DWDM-apparatuur Gauss-type dubbelvezel
De 100G AAWG DWDM Equipment Gaussian Type Dual Fiber biedt een ultra-laagverlies (Max: 3.5dB) en hoge kanaalisolatie WDM-oplossing voor metro-toegang en datacentertoepassingen.Dit 100G AAWG DWDM-apparatuur Gauss-type Dual Fiber gemak van vezelverwerking, langdurige betrouwbaarheid en uitstekende kanaalisolatie in een 1U 19" Rackmount, dat het ideale apparaat is voor systemen die superieure prestaties, lage kosten en een hoog aantal kanalen vereisen.De 100G AAWG DWDM-apparatuur Gauss-type Dual Fiber ingebouwde Mux + Demux in één eenheid, werken aan twee netwerkvezels.
Kenmerken en toepassingen vanAAWG DWDM
|
Kenmerken Hoogkanaalisolatie Stand-along 19" 1U Rackmount Volledig passief Laag invoegverlies
|
Toepassingen Metro- en langeafstandsnetwerken Optische signaalverwerking Selectieve routing met golflengte ADM op basis van WDM WDM-transmissie
|
Specificaties vanAAWG DWDM
| Parameter | Eenheid | AAWG module | ||||||||||
| Kanaal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Kanalspanning | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Type chip | - Dat is... | Gauss-type | Flat top type | |||||||||
| 1dB bandbreedte van het kanaal | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| 3dB bandbreedte van het kanaal | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Invoegingsverlies | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Naastgelegen overspel | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Niet aangrenzende crosstalk | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Totaal overspel | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Terugkeerverlies | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Chromatische dispersie | Ps/nm | ± 20 | ||||||||||
| Werktemperatuur | °C | -5~+65 | ||||||||||
| Bergingstemperatuur | °C | -40~+85 | ||||||||||
Type chip vanAthermische AWG module
 |
|
Bestelinformatie van AAWG DWDM
| AAWG | Kanaal | Configuratie | AWG-type | Pakket | COM-vezellengte |
Ribbon/Fan-out Lange vezels |
Verbinding |
|
050G 100 g 200 g |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Specificeer |
S = enkelvoudige vezels D=dubbele vezels
|
F=Vlak-boven G=Gaussische |
B=Metalen doos R=19 ¢1U Rackmount S=Specificeer |
05=0,5 m 10=1,0m S=Specificeer |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00=geen LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificeer |
100G AAWG DWDM-apparatuur Gauss-type transmissie via Dual Fiber
|
|
