| Brand Name: | GEZHI or OEM |
| Modelnummer: | PM Gesmolten WDM |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

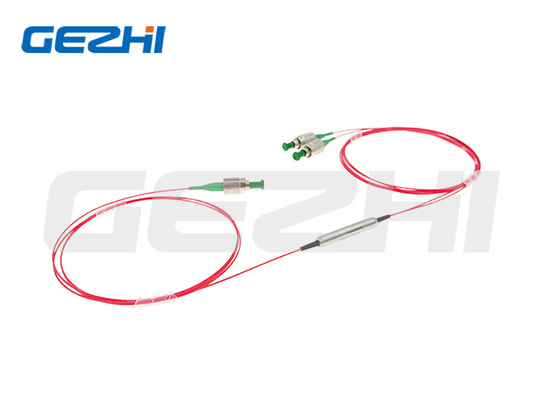

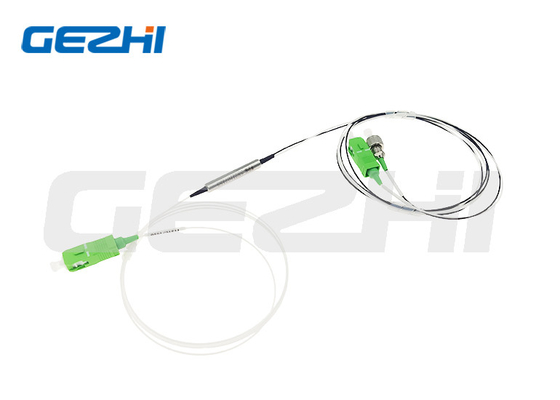

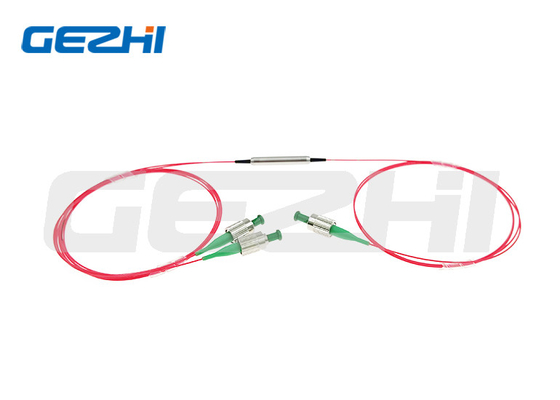

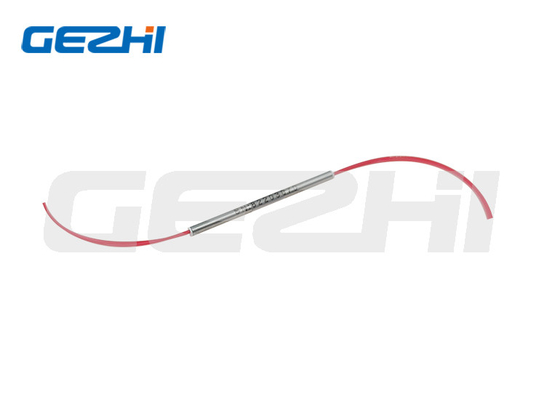

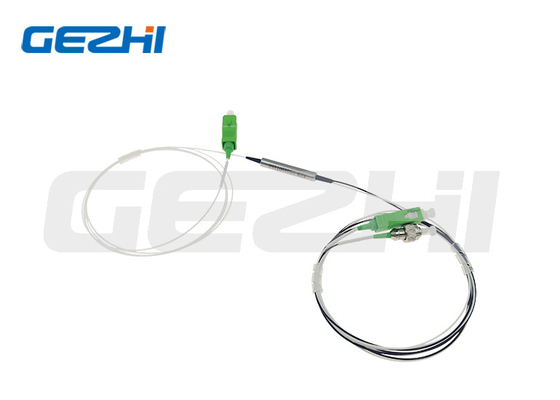

980/1550nm polarisatie die Gesmolten WDM voor Vezelsensor handhaven
Productoverzicht
Gezhi Photonics gebruikt unieke het smelten techniek en polarisatie die vezel handhaven om de 980/1550nm- te bouwenpolarisatie die gesmolten WDM handhaven. Het kenmerkt laag bovenmatig verlies, kleine grootte en de hoge verhouding van het polarisatieuitsterven. PM gesmolten wordt WDM wijd gebruikt voor vezellaser, optische sensoren en optische gyroscoop.
Dit product kan ook worden gebruikt om andere golflengten simultaan over te seinen. Met inbegrip van 980/1030 NM (gepulseerde lasertoepassingen) en 1064/1550 NM (erbium-Ytterbium die pompen). De lage macht (300mW, 500mW) en hoge macht (20W) de behandeling zijn beschikbaar. Zij zijn ideaal voor polarisatie die de toepassingen vezelversterkers, vezellasers, en van de van het hoge snelheidscommunicatiesysteem en instrumentatie handhaven.
Toepassing
Testende Instrumenten
Coherente Mededeling
EDFA
Vezel Senso
Eigenschap
Hoge Uitstervenverhouding
Hoge Isolatie
Laag Toevoegingsverlies
Hoge stabiliteit & Betrouwbaarheid
Productspecificaties
| Parameter | Eenheid | Waarde | |||||
| Type | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Werkende Bandbreedte | NM | ±15 | |||||
| Max. Toevoegingsverlies bij 23℃ | Signaalhaven | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 |
| Pomphaven | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 | |
| Min. Uitstervenverhouding bij 23℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| Min. Isolatie bij 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Pakketdimensies | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Gerichtheid | dB | 50 | |||||
| Van het Terugkeermin. Verlies bij 23℃ | dB | 50 | |||||
| Max. Optische Macht (CW) | W | 3 | |||||
| Vezeltype | - | PM Panda Fiber | |||||
| Werkende Temperatuur | ℃ | -5~+75 | |||||
| Opslagtemperatuur | ℃ | -40~+85 | |||||
Met schakelaar, is IL hogere 0.3dB, is RL lager 5dB, en ER is lagere 2dB.
De schakelaarsleutel wordt gericht aan langzame as.
Afmetingen
Het opdracht geven van tot Informatie
| Pmfuwdm-1111-2-333-45-6-777-8899 (1x2-Type)/pmfuwdm-1111-2-333-45-6-7777-8899 (2x2-Type) | ||
| 1111 - Golflengte: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Type: | 3=1x2, 4=2x2 | |
| 333 - Vezeltype: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Pakketdimensies: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Vlechttype: | 0=bare vezel, 1=900μm losse buis | |
| 6 - Vezellengte: | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Schakelaartype: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Gemiddelde Macht: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Piekmacht: | 00=Continuous golf, 01=1kW, 10=10kW, SS=Specified | |
|
|
