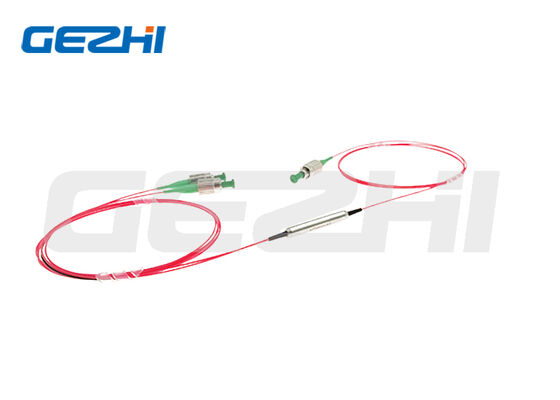

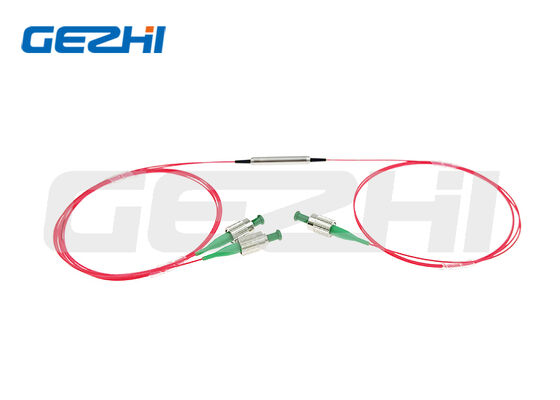

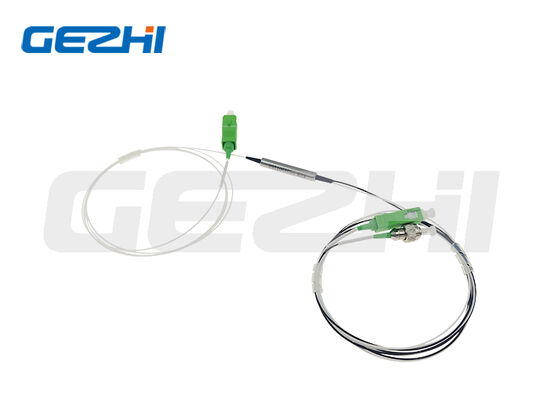

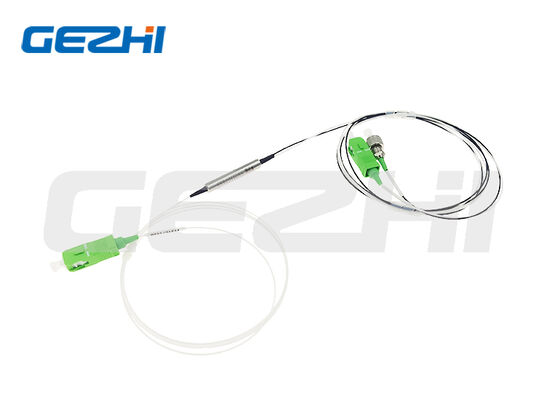

1×2 PM1550 DWDM-apparaat voor polarisatiebehoud met een golflengte van 1550 nm, laag invoegverlies en hoge uitstervingsverhouding

Name: 1×2 PM1550 DWDM-apparaat voor polarisatiebehoud met een golflengte van 1550 nm, laag invoegverlies en hoge uitstervingsverhouding
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1×2 PM1550 DWDM-apparaat
Price: 638.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	1×2 PM1550 DWDM-apparaat
Moq:	1 st
Prijs:	US$288-US$988
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Document:

1x2 PM DWDM.pdf

Golflengte:

1550 nm

Vezeltype:

PM1550

Kanaalafstand:

50GHz / 100GHz / 200GHz

Invoegverlies:

≤1,0dB / ≤0,8dB / ≤0,8dB

Uitstervenverhouding:

≥20dB

Pakketafmeting:

Φ5,5×35mm

Verpakking Details:

Papieren doos

Levering vermogen:

5000PCS per maand

Markeren:

1 × 2 PM1550 DWDM-polarisatiebehoudingsapparaat

1550 nm golflengte polarisatie onderhoudende component

DWDM-apparaat met laag invoegverlies PM1550

Productbeschrijving

1×2 PM1550 DWDM-polarisatie- en onderhoudsinrichting

1Inleiding tot het product

De 1×2 Polarization Maintaining Dense Wavelength Division Multiplexer (PM DWDM) is een zelfontwikkeld polarisatiehoudend passief optisch apparaat van Gezhi Photonics.Ontworpen in strenge overeenstemming met het ITU-standaardgolflengtegrid, it adopts precision optical coating and polarization-maintaining fiber coupling technology to realize splitting/combining of single-channel optical signals while fully preserving the polarization state of incident light.

Met een laag invoegverlies, een hoog terugkeerverlies, een hoge uitstervingsverhouding en een uitstekende thermische driftstabiliteit ondersteunt het onderdeel drie standaard ITU-kanaalspanningen: 50 GHz, 100 GHz en 200 GHz.Het hanteert continue golfkracht van 0.3W tot 5W, met een op maat gemaakte warmteafvoerverpakking beschikbaar voor toepassingen met een hoog vermogen van meer dan 10W.backbone WDM-systemen en EPON/GPON-optische toegangsnetwerken.

2. Belangrijkste kenmerken en typische toepassingen

Belangrijkste kenmerken	Typische toepassingen
Laag invoegverlies	CATV-optische transmissiesystemen
Hoog rendementverlies	Backbone-dichte WDM-transmissiesystemen
Hoge uitstervingsgraad	EPON / GPON passieve optische toegangsnetwerken
Uitstekende thermische stabiliteit voor zowel golflengte als invoegverlies	Precieze optische testsystemen waarvoor een stabiele polarisatie vereist is
Opties voor meerdere kanalen: 50 GHz / 100 GHz / 200 GHz	Precieze optische testsystemen waarvoor een stabiele polarisatie vereist is
Meerdere CW-kwaliteitscategorieën; warmteafvoerpakket voor gebruik met een hoog vermogen	Continu en gepulseerd laserstraalsplitsing/combinatie voor industriële scenario's met een hoog vermogen
Compact standaard metalen pakket: Φ5,5 × 35 mm, gemakkelijk voor systeemintegratie
Aanpasbare pigtail, glasvezellengte en glasvezelconnectoren; 1×N PM DWDM-modules op aanvraag

3. Hoofdspesificaties

Parameters	Eenheid	50 GHz	100 GHz	200 GHz
Kanalspanning	GHz	50	100	200
Kanalpassband (@-0.5dB)	nm	> 0.1	> 0.22	> 0.5
Invoegverlies (paspoort)	dB	≤ 1.0	≤ 0.8	≤ 0.8
Invoegverlies (reflectiepoort)	dB	≤ 0.7	≤ 0.5	≤ 0.5
Isolatie (paspoort)	dB	≥ 25	≥ 25	≥ 25
Isolatie (reflectiehaven)	dB	≥ 13	≥ 13	≥ 13
Uitstervingspercentage	dB	≥ 20	≥ 20	≥ 20
Terugkeerverlies	dB	≥ 50	≥ 50	≥ 50
Waallengte thermische stabiliteit	nm/°C	≤ 0.003	≤ 0.003	≤ 0.003
Invoegingsverlies Thermische stabiliteit	dB/°C	≤ 0.005	≤ 0.005	≤ 0.005
Max CW Power Handling	W	0.3 / 1 / 5 (optioneel)	0.3 / 1 / 5 (optioneel)	0.3 / 1 / 5 (optioneel)
Trekkingsvermogen	N	≤ 5	≤ 5	≤ 5
Werktemperatuur	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75
Bergingstemperatuur	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85
Standaardverpakkingsdimensie	mm	Φ5,5 × 35	Φ5,5 × 35	Φ5,5 × 35

Notities

De bovenstaande specificaties zijn van toepassing op naakte apparaten zonder connectoren.en de uitstervingsgraad zal dalen met 2dB.

Het warmteafvoerpakket is beschikbaar voor toepassingen met een vermogen van meer dan 10 W.

Voor gebruik met een gepulseerde laser dient u ons vooraf te informeren over de energie van de puls en het piekvermogen.

Op maat gemaakte 1×N PM DWDM-modules zijn beschikbaar; neem contact op met Gezhi Photonics voor oplossingen.

4.Definitie tabel van de code van de bestelling

Modelformaat: PMDWDM-1-2-3-4-5-6-7-8-9

	Facultatieve code en overeenkomstige beschrijving
1 Kanaalspanning	050=50 GHz; 100=100 GHz; 200=200 GHz
2 Centrale golflengte	C21=1560.61nm; C23=1558.98nm; S=Klant gespecificeerde golflengte
3 Werkas	B=Zowel de trage als de snelle as zijn werkbaar; F=alleen de trage as, de snelle as geblokkeerd
4 Vezelsoort	PM1550; S=op maat gespecificeerde vezels
5 Energiebeheer	0L=0.3W; 01=1W; 02=2W
6 Afmeting van het pakket	S1=Φ5,5×35 mm; S=Aangepaste verpakkingsgrootte
7 Tipe varkensstaart	00=blote vezels; 09=900μm losse buis
8 Glasvezellengte	08=0,8m; 10=1m; S=Aangepaste lengte
9 Type aansluiting	FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Custom connector

5.Type verpakking
