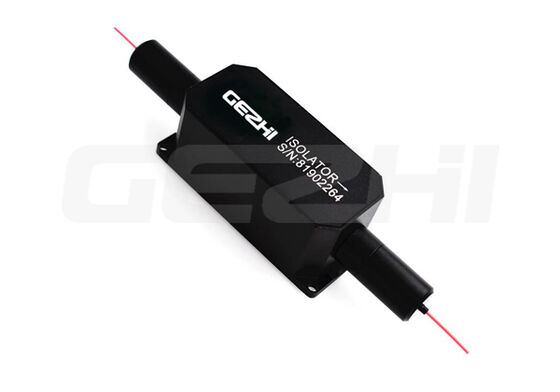

Dual Stage TGG PM optische isolator 780-1080nm met hoge isolatie voor glasvezellasers

Name: Dual Stage TGG PM optische isolator 780-1080nm met hoge isolatie voor glasvezellasers
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM tweetraps TGG PM optische isolator 780-1080nm
Price: 638.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	PM tweetraps TGG PM optische isolator 780-1080nm
Moq:	1 st
Prijs:	US$288-US$988
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Bedrijfsgolflengte:

780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080

Invoegverlies:

≤ 1,2 dB

Minimale isolatie:

≥55dB

Topisolatie:

≥65dB

Uitstervenverhouding:

≥20dB

Pakketafmeting:

150×28×26mm

Verpakking Details:

Papieren doos

Productbeschrijving

Dual Stage TGG-polarisatie met behoud van optische isolator 780–1080nm PM Panda Fiber Isolator

Productoverzicht

GEZHI Photonics produceert hoogwaardige tweetraps op TGG gebaseerde optische PM-isolatoren die 780 nm, 808 nm, 850 nm, 880 nm, 980 nm, 1030 nm, 1064 nm en 1080 nm bestrijken. Deze micro-optische component met twee poorten maakt gebruik van een PM-pandavezelontwerp, waardoor unidirectionele lichttransmissie mogelijk is en tegelijkertijd terugreflectie en terugverstrooiing effectief wordt geblokkeerd.

Onze PM tweetraps-isolator levert ultralaag invoegverlies, hoge isolatie, hoge uitdovingsratio en stabiele prestaties op lange termijn, op grote schaal ingezet in fiberlasers, glasvezelversterkers, optische testinstrumenten, CATV-glasvezelverbindingen en telecomglasvezel-LAN-systemen. Aangepaste golflengte, vezeltype, connector en vermogen worden ondersteund voor CW- en pulslasertoepassingen.

Kernfuncties

Tweetraps TGG magneto-optisch ontwerp, minimale isolatie ≥55dB, piekisolatie ≥65dB
Ultralaag invoegverlies ≤1,2dB (bare fiber-versie)
Hoge uitstervingsverhouding ≥20dB, retourverlies ≥45dB
Meerdere golflengteopties: 780/808/850/880/980/1030/1064/1080 nm met ±5 nm bandbreedte
Meerdere CW-stroomopties: 0,5 W / 1 W / 20 W; aangepast pulspiekvermogen beschikbaar
Standaard PM-pandavezel: PM780, PM980, PM1060 voor bijpassende bedrijfsgolflengte
Werkmodi met twee assen: beide assen / langzame as passeren, snelle as geblokkeerd
Meerdere pigtail- en connectoropties: kale vezel, 900um losse buis, FC/APC, FC/UPC, SC/APC, SC/UPC
Compact standaardpakket: 150×28×26mm, breed werktemperatuurbereik 0~+60℃
Hoge betrouwbaarheid, stabiele prestaties voor industrieel continu gebruik

Toepassingen

Fiberlasersystemen
Optische vezelversterkers
Glasvezeltest- en meetinstrumenten
CATV-glasvezeltransmissieverbindingen
Telecommunicatie glasvezel LAN-netwerken
Polarisatiegevoelige optische laboratoriumapparatuur

Technische specificaties

Parameter	Eenheid	Standaard waarde
Bedrijfsgolflengte	nm	780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080
Golflengte bandbreedte	nm	±5
Insertieverlies (kale vezel)	dB	≤1,2
Minimale isolatie	dB	≥55
Piekisolatie	dB	≥65
Uitstervingsratio	dB	≥20
Retourverlies	dB	≥45
Vezeltype	—	PM780 / PM980 / PM1060 (matchgolflengte)
Max. CW-vermogensverwerking	W	0,5 / 1 / 20
Fase	—	Dubbele fase
Trekbelasting	N	≤5
Bedrijfstemperatuur	℃	0 ~ +60
Opslagtemperatuur	℃	-10~+75
Standaardpakketafmeting	mm	150×28×26

Belangrijke opmerkingen

Apparaten met connectoren voegen een invoegverlies toe van 0,3 dB, verminderen het retourverlies met 5 dB en de uitdovingsratio met 2 dB.
Voor pulslasertoepassingen kunt u ons pulsenergie en piekvermogen informeren voor een aangepaste configuratie.

Afmetingen

Bestelinformatie

Bestelformaat: PMISO-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Codepositie	Definitie	Beschikbare opties en uitleg
1	Fasetype	D = Tweetraps
2	Bedrijfsgolflengte	780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 / S = Op maat gespecificeerde golflengte
3	Asuitlijningsmodus	B = Beide assen werken F = Langzame as passeert, snelle as geblokkeerd
4	CW-vermogensbehandeling	0L = 0,5W 01 = 1W 02 = 2W 10 = 10W S = Aangepast vermogen
5	PM-vezeltype	PM780 / PM980 / PM1060 / S = Aangepaste glasvezel
6	Pakketgrootte	T3 = Standaard 150×28×26mm behuizing S = Aangepaste pakketafmeting
7	Pigtail-bescherming	00 = Blote vezel 09 = 900 μm losse buis
8	Vezelstaartlengte	08 = 0,8 m 10 = 1m S = Aangepaste lengte
9	Connectortype	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Aangepaste connector
10	Puls piekvermogen	00 = alleen CW 10 = 10 kW piek 20 = 20 kW piek SS = Aangepast pulspiekvermogen

Waarom kiezen voor GEZHI Fotonica

Professionele fabrikant van optische passieve componenten met strenge fabriekstests voor elke isolator
Volledige aanpassing op golflengte, glasvezel, connector, vermogen, verpakkingsafmetingen en vezellengte
Snelle doorlooptijd, kleine MOQ-ondersteuning voor laboratorium- en onderzoeksklanten
Compleet technisch gegevensblad en testrapport met maattekeningen voor elke verzending
Stabiele massaproductiecapaciteit voor OEM-bestellingen van fiberlasers en telecom
Wereldwijde technische ondersteuning en technisch advies na verkoop voor systeemintegratie
