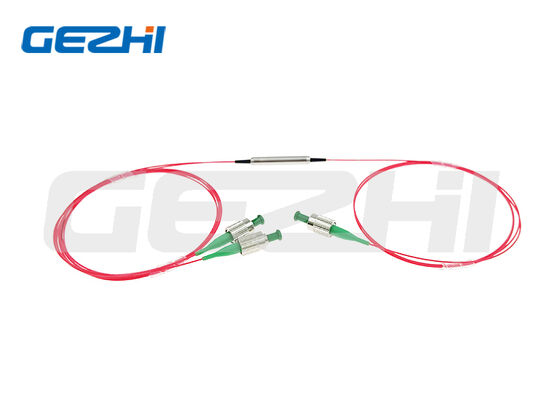

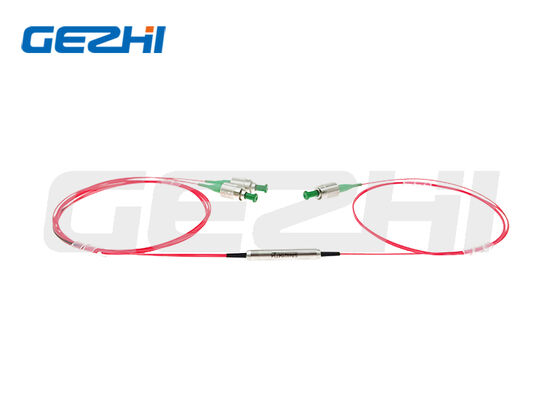

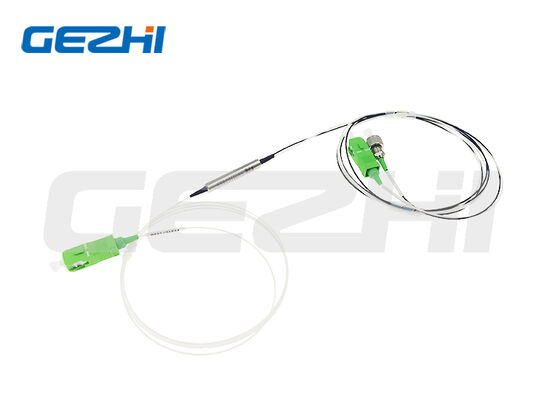

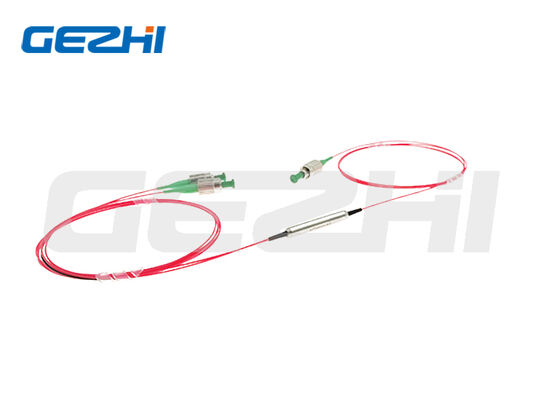

PM-filter WDM-polarisatie Onderhoud WDM-filter met ultra lage invoegverlies hoge polarisatie-uitstervingsratio en meerdere golflengtecombinaties

Name: PM-filter WDM-polarisatie Onderhoud WDM-filter met ultra lage invoegverlies hoge polarisatie-uitstervingsratio en meerdere golflengtecombinaties
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 st
Prijs:	US$188-US$688
Levertijd:	2-3 weken
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Document:

PM Filter WDM.pdf

Invoegverlies:

≤0,8 dB (doorlaatpoort), ≤0,5 dB (reflecteerpoort)

Isolatie:

≥25~30 dB (doorlaten), ≥12~15 dB (reflecteren)

Uitstervenverhouding:

≥18~20 dB

Retourverlies:

≥50 dB

Maximale vermogensverwerking:

0,5 / 1 / 5W; >10W met koellichaam

Bedrijfstemperatuur:

-5 ~ +75 ℃

Verpakking Details:

Papieren doos

Levering vermogen:

2000 stuks per maand

Productbeschrijving

1. Productoverzicht

Productnaam

Polarisatie Onderhoudsfilter WDM / PM-filter WDM

Fabrikant

Gezhi Fotonica Co., Ltd

Onze PM Filter WDM is een professionele polarisatie-behoudende golflengteverdelingsmultiplexer, ontworpen om optische signalen van twee verschillende golflengten te scheiden/combineren in polarisatie-behoudende vezelcircuits. We ondersteunen meerdere reguliere golflengtecombinaties voor fiberlaser-, optische communicatie-, CATV- en passieve optische netwerksystemen. Standaardpakket Φ5,5×35 mm, aanpasbare fiber pigtail, connector en krachtige koellichaambehuizing.

Beschikbare golflengtecombinaties

980/1030nm
980/1064nm
980/1550nm
1064/1550 nm
1310/1550nm
1480/1550 nm
2000/1550 nm

2. Kernproductkenmerken

✅ Ultralaag inbrengverlies
✅ Hoog rendementsverlies ≥50dB
✅ Hoge polarisatie-uitstervingsverhouding
✅ Stabiele golflengte en verlies onder temperatuurvariatie
✅ Meerdere CW-stroomopties: 0,5 W / 1 W / 5 W (10 W+ koellichaampakket beschikbaar)
✅ Compact metalen pakket van Φ5,5×35 mm
✅ Aangepaste PM-vezel, single-mode glasvezel, pigtail-lengte en connectoren
✅ Groot bedrijfstemperatuurbereik -5℃ ~ +75℃

3. Belangrijkste toepassingen

CATV glasvezeltransmissiesysteem
WDM optisch multiplex- en demultiplexsysteem
EPON / GPON Passief optisch netwerk
Fiberlaserpompcombinator en signaalscheiding
Polarisatie Onderhoud van vezeltestapparatuur
2 μm midden-infrarood optische communicatie (2000/1550 nm-model)

4. Volledige technische specificaties

Standaard parametertabel

Parameter	Eenheid	Standaardprestaties
Passpoortinvoegverlies	dB	≤0,8
Weerspiegel poortinvoegverlies	dB	≤0,5 (2000/1550: ≤0,8)
Passeer isolatie @Reflect-golflengte	dB	≥25~30
Reflecteer isolatie @Pass-golflengte	dB	≥12~15
Uitstervingsratio	dB	≥18~20
Retourverlies	dB	≥50
Golflengte thermische stabiliteit	nm/℃	≤0,003
Invoegverlies Thermische stabiliteit	dB/℃	≤0,005
CW Max. vermogensverwerking	W	0,5 / 1 / 5; >10W met koellichaampakket
Trekbelasting	N	≤5
Bedrijfstemperatuur	℃	-5 ~ +75
Opslagtemperatuur	℃	-40~+85
Standaard pakketgrootte	mm	Φ5,5 × 35

Golflengteband bijpassende tafel

Modelcode	Doorlaatband (nm)	Reflecteerband (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270 ~ 1350
T1550/R1480	1535~1580	1470 ~ 1490
T2000/R1550	1950~2050	1530~1570

Belangrijke opmerkingen

De bovenstaande specificaties zijn van toepassing op bare fiber-apparaten. Uitgerust met connectoren: Insertion Loss +0,3dB, Return Loss -5dB, Extinction Ratio -2dB.
Voor een hoog vermogen boven 10 W is een koellichaamverpakking verplicht.
Pulssignaaltoepassing: Geef pulsenergie en piekvermogen op voor een aangepast ontwerp.

5. Uitleg bestelcode

Bestelformaat: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Codepositie	Definitie	Optionele opties
① Golflengtecombinatie	Dubbel golflengtepaar	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=Aangepast opgeven
② Werkende polarisatie-as	Ontwerp van de polarisatie-as	B=Beide assen werken; F=Alleen langzame as, snelle as geblokkeerd
③ Com & Pass-poortvezel	PM-vezeltype	PM980 / PM1550 / PM1060 / PM1950 / S=Aangepast
④ Reflecteer poortvezel	Vezeltype	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Aangepast
⑤ Vermogen	Maximaal CW-vermogen	0L=0,5W; 01=1W; 02=2W; aanpasbaar hoger vermogen
⑥ Pakketgrootte	Afmeting behuizing	S1=Φ5,5×35 mm; S=Aangepast formaat
⑦ Pigtail-type	Vezelbescherming	00=Bare vezel; 09=900μm losse buis
⑧ Vezellengte	Lengte van varkensstaart	08=0,8m; 10=1m; S=Aangepaste lengte
⑨ Connectortype	Eindconnector	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Aangepaste connector

Aangepaste serviceondersteuning

Aangepaste golflengtecombinaties die verder gaan dan standaardseries
Aangepaste PM-vezel/single-mode glasvezelmatching
Aangepaste vezellengte, losse buis, kabelstructuur
Alle glasvezelconnectoren (FC, SC, LC, ST etc.)
Krachtige koellichaamverpakking voor 10W+ laser
Speciaal ontwerp voor pulslasertoepassing

6. Afmetingen

PM-filter WDM-polarisatie Onderhoud WDM-filter met ultra lage invoegverlies hoge polarisatie-uitstervingsratio en meerdere golflengtecombinaties 0

7. Waarom kiezen voor Gezhi Photonics PM-filter WDM?

Professionele fabrikant die zich al jaren richt op passieve componenten van PM-vezels
Strenge optische prestatietests om laag verlies en hoge isolatie te garanderen
Stabiele thermische prestaties voor langdurig buiten- en industrieel gebruik
Flexibel maatwerk voor fiberlaser-, telecom- & CATV-projecten
Concurrerende fabrieks directe groothandelsprijs voor bulkbestellingen
Snelle doorlooptijd en betrouwbare technische ondersteuning na verkoop
Compleet technisch gegevensblad en testrapport voor elke batch

8. Veelgestelde vragen

Vraag 1: Wat is het verschil tussen PM-filter WDM en gewone WDM?

A: PM-filter WDM maakt gebruik van polarisatiebehoudende vezels, die de lineaire polarisatietoestand van licht kunnen handhaven, geschikt voor fiberlaser, polarisatiegevoelige optische systemen; gewone WDM maakt alleen gebruik van single-mode glasvezel zonder polarisatieretentiefunctie.

Vraag 2: Kunt u een hoog vermogen boven 10W ondersteunen?

EEN: Ja. Wij ontwerpen koellichaamverpakkingen voor toepassingen met hoog vermogen van meer dan 10 W CW. Informeer ons alstublieft over de werkkracht bij onderzoek.

Vraag 3: Biedt u op maat gemaakte golflengtemodellen aan?

EEN: Ja. Als onze standaard golflengtecombinaties niet aan uw vraag kunnen voldoen, kunnen we op maat gemaakte golflengte PM-filter WDM ontwikkelen volgens uw vereisten.

Vraag 4: Wat is de toename van het verlies bij het toevoegen van glasvezelconnectoren?

A: Apparaten met connectoren voegen een invoegverlies van 0,3 dB toe, verminderen het retourverlies met 5 dB en verlagen de uitdovingsratio met 2 dB in vergelijking met versies met blote glasvezel.

9.Onze service

Ontwerp op maat, bulkgroothandel, monsterbestelling, technische ondersteuning
