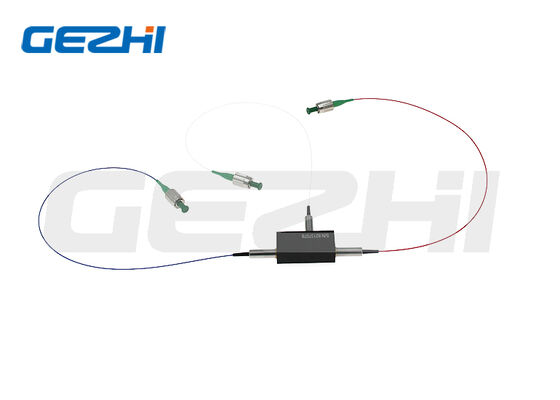

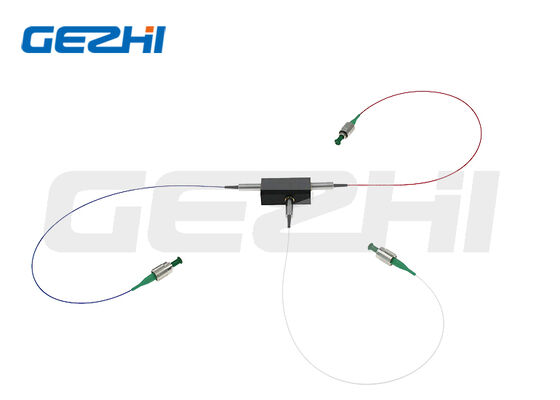

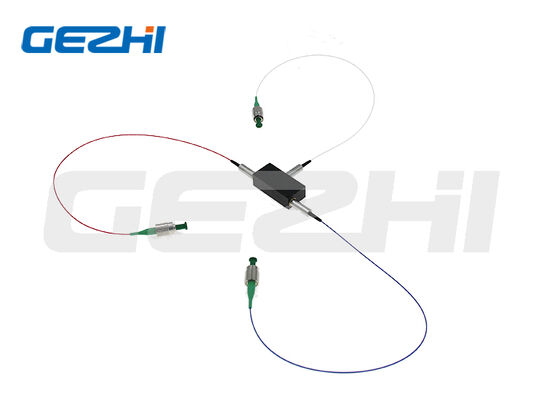

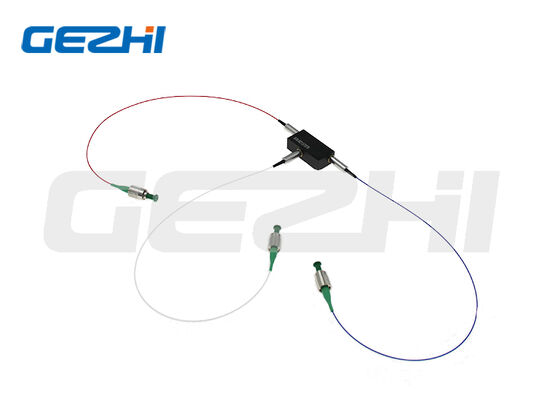

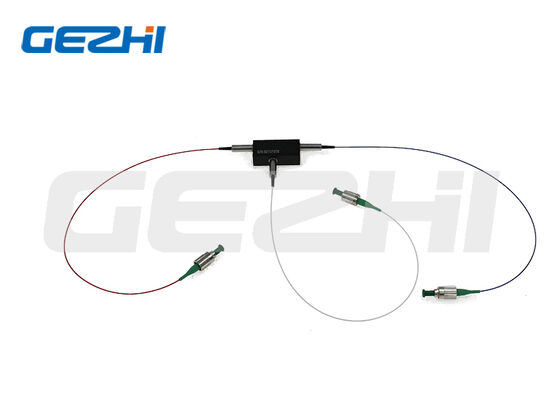

TGG op basis van kristal polarisatie optische circulator met een hoge uitstervingsratio, een laag invoegverlies en een breed golflengte bereik

Name: TGG op basis van kristal polarisatie optische circulator met een hoge uitstervingsratio, een laag invoegverlies en een breed golflengte bereik
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3-poorts TGG-polarisatie met behoud van optische circulator
Price: 638.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	3-poorts TGG-polarisatie met behoud van optische circulator
Moq:	1 st
Prijs:	US$288-US$988
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Bedrijfsgolflengte:

532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 nm

Invoegverlies:

≤1,5 dB (780-1150 nm); ≤2,5 dB (532/635/680 nm)

Minimale isolatie:

≥20 / ≥22dB

Uitstervenverhouding:

≥18dB (type B); ≥20dB (type F)

Maximaal CW-vermogen:

0,5 / 5 / 10 / 20W

Pakketgrootte:

70×28×26mm

Verpakking Details:

Papieren doos

Productbeschrijving

Polarisatie Onderhoudende optische circulator op basis van TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm)

Productoverzicht

Gezhi Photonics TGG-gebaseerde polarisatie onderhoudende optische circulator neemt hoogwaardige terbium gallium garnet magneto-optisch kristal als kerncomponent.Het dekt een breed golflengtebereik van 532 nm tot 1150 nm., met inbegrip van zichtbare en nabij-infrarood gemeenschappelijke banden.

Deze PM-circulator is voorzien van ultra laag insetsverlies, superieure isolatie, een hoge uitstervingsgraad en een hoog terugkeerverlies.en twee werkwijzen op de polarisatieas (alleen type B dubbel-as en type F langzaam-as)Het standaard 70×28×26mm compacte pakket is verkrijgbaar, met volledig aanpasbare pigtailvezel, vezellengte, connectortype en pulspekstvermogen.medische optische instrumenten en optische precisie-testsystemen.

Belangrijkste kenmerken

Laag invoegverlies: ≤1,5 dB voor de banden 7801150 nm, ≤2,5 dB voor de banden 532/635/680 nm
Hoge isolatie: minimale isolatie ≥ 20 dB, maximale isolatie ≥ 26 dB
Hoge uitstervingsratio: ≥18 dB (type B), ≥20 dB (type F)
Hoge terugkeerverlies ≥45 dB, ultralage crosstalk
Breed golflengte bereik: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Meerdere CW-vermogen opties: 0,5W, 5W, 10W, 20W
Twee polarisatie-uitlijningsmodussen: B (beide assen), F (alleen trage as)
Verschillende PM-vezels: PM460, PM630, PM780, PM980, PM1060
Optioneel: blote vezels / 900 μm losse buis; aanpasbare vezellengte
Meerdere aansluitingsopties: FC/UPC, FC/APC, SC/UPC, SC/APC
Breed werktemperatuurbereik: 0°C tot +60°C; opslagtemperatuur: -10°C tot +75°C
Specifieke verpakkings-, golflengte- en pulspotentie-specificaties ondersteund

Typische toepassingen

Glasvezelversterkers en glasvezellasersystemen
Medische optische apparatuur en medische lasers
Optische test- en meetinstrumenten
Optische circuits met precisiepolarisatie
Interferometrie en laboratoriumonderzoek

Technische specificaties

Parameter	Eenheid	Specificatie
Operatiegolflengte	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980
Golflengte Bandbreedte	nm	±5 / ±10 (afhankelijk van de golflengte)
Invoegingsverlies	dB	≤1,5 (780 ∼1150 nm); ≤2,5 (532/635/680 nm)
Minimale isolatie	dB	≥ 20 / ≥ 22
Topisolatie	dB	≥ 25 / ≥ 26
Uitstervingsgraad (type B)	dB	≥ 18
Uitstervingsgraad (type F)	dB	≥ 20
Terugkeerverlies	dB	≥ 45
Overstroom	dB	≥ 45
Max CW Power Handling	W	0.5 / 5 / 10 / 20
Trekkingsvermogen	N	≤ 5
Werktemperatuur	°C	0 ~ +60
Bergingstemperatuur	°C	-10 ~ +75
Standaard pakketgrootte	mm	70 × 28 × 26

Belangrijke opmerkingen

De bovenstaande specificaties zijn van toepassing op apparaten zonder connectoren.en de uitstervingsgraad zal dalen met 2dB.

Voor de toepassing van pulsoperaties dient u ons vooraf te informeren over de pulsenergie en het piekvermogen, zodat dit overeenkomt met het geschikte product.

Afmetingen

Informatie over bestellingen

Modelcode: PMCIR-X-XXXX-X-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Serie nummer.	Parameter item	Code-definitie
①	Haven	3 = 3-poort
②	Waallengte	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 S = aangepaste golflengte
③	Axis Alignment	B = Beide assen werken F = Langzame as werkt, snelle as geblokkeerd N = niet-PM-type
④	Energiebeheer	0L = 0,5 W 01 = 1W 10 = 10W 20 = 20W S = Op maat gespecificeerd vermogen
⑤	Vlakken	PM460 / PM630 / PM780 / PM980 / PM1060 S = op maat gespecificeerde vezels
⑥	Afmeting van het pakket	T2 = standaard 70 × 28 × 26 mm S = Persoonlijk gespecificeerde verpakkingsgrootte
⑦	Tipe varkensstaart	00 = blote vezels 09 = 900 μm losse buis
⑧	Lange vezels	08 = 0,8 m 10 = 1m S = aangepaste lengte
⑨	Type aansluiting	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Op maat gespecificeerde connector / blote vezels zonder connector
⑩	Pulspiekvermogen	00 = continue golf (CW) 10 = 10 kW piekvermogen 20 = 20 kW piekvermogen SS = Op maat gespecificeerd pulsvermogen

Verpakkingsinformatietabel

Artikel 1	Detail
Verpakkingstype	Individuele PE-zak of op maat gemaakte verpakking
Optie voor etiketten	Productlabel / OEM-label
Buitenkarton	Standaard exportkarton
Voorbeelden van ondersteuning	Beschikbaar
Bulklevering	Beschikbaar
