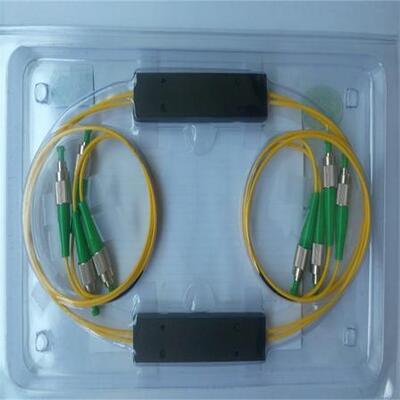

3x3 PM gefuseerde glasvezelkoppelaar met 33/33/33 koppelverhouding, hoge polarisatie-extinctieverhouding en meerdere golflengteopties

Name: 3x3 PM gefuseerde glasvezelkoppelaar met 33/33/33 koppelverhouding, hoge polarisatie-extinctieverhouding en meerdere golflengteopties
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 st
Prijs:	US$188-US$688
Levertijd:	2-3 weken
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE/RoHS/ISO9001

Document:

3x3 PM Fused Coupler 780,98...nm.pdf

Centrum golflengte:

780/980/1030/1064/1310/1550 nm

Bedrijfsgolflengte bandbreedte:

±10nm

Maximaal overtollig verlies:

1,0 dB (0,8 dB voor 1310/1550 nm)

Uitstervenverhouding:

≥17dB

Koppelingsverhouding:

33/33/33 ±10%

Max. CW-vermogensverwerking:

0,5/1/2W

Verpakking Details:

Papieren doos

Levering vermogen:

1000 STUKS PER Maand

Markeren:

33/33/33 koppelverhouding PM glasvezelsplitter

Polarisatiebehoudende glasvezelkoppelaar met hoge polarisatie-extinctieverhouding

Meerdere golflengteopties 3x3 PM gefuseerde glasvezelkoppelaar

Productbeschrijving

Productoverzicht

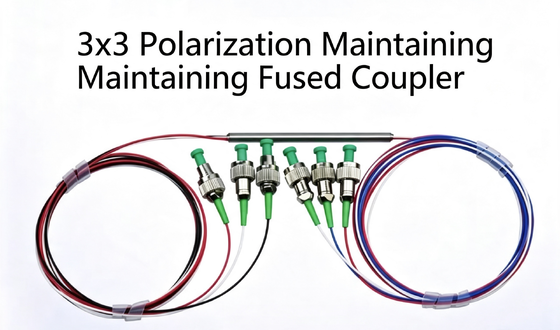

Onze 3x3 PM-gekoppelde koppelaar is een polarisatiehoudende glasvezelsplitter vervaardigd door Gezhi Photonics via geavanceerde gekoppelde bikonische taper technologie.Deze 3×3 PM glasvezel koppelaar verdeelt gelijkmatig inbreng licht in drie gelijke 33/33/33% output poortenHet apparaat is verkrijgbaar in meerdere gebruikelijke laser- en communicatiegolflengten en heeft een zeer laag invoegverlies.een hoog terugkeerverlies en een uitstekende polarisatie-uitstervingsratio, die op grote schaal worden ingezet in coherente optische communicatie, stroombewakingssystemen en precisie-vezeloptische testinstrumenten.

Core Features

Laag insetsverlies en maximaal 1,0 dB overtollig verlies
Hoog terugkeerverlies ≥ 55 dB
Hoge polarisatie-extinctieverhouding ≥17 dB (onder standaard op trage as getest)
Eenvormige koppelingsverhouding 33/33/33 met een tolerantie van ±10%
Opties voor meerdere golflengten: 780nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
CW-capaciteit: 0,5W / 1W / 2W, warmteafvoerpakket voor > 10W hoogspanningspuls/CW
Breed werktemperatuurbereik -5°C ~ +75°C
Twee standaardverpakkingsgroottes en aanpasbare vezelpigtails en connectoren
Beide polarisatie assen volledig functionerend zonder blokkering

Typische toepassingen

Coherente optische communicatiesystemen
Monitoring en detectie van laservermogen
Precisie-optische vezelproefinstrumenten
Polarisatie Behoud van glasvezellasersystemen
Interferometrische sensoren
Laboratoriumoptisch onderzoek

Tabel van technische specificaties

Parameter	Eenheid	Waarden
Type		3x3
Centrale golflengte	nm	780	980	1030	1064	1310	1550
Bandbreedte van de werkgolflengte	nm	± 10	± 10	± 10	± 10	± 10	± 10
Maximaal overmatig verlies	dB	1.0	1.0	1.0	1.0	0.8	0.8
Uitstervingspercentage	dB	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17
Koppelingsverhouding	%	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33
Tolerantie van koppelverhouding	%	± 10	± 10	± 10	± 10	± 10	± 10
Min Terugkeerverlies	dB	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55
Max CW Power Handling	W	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2
Trekkingsvermogen	N	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Werktemperatuur	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75
Bergingstemperatuur	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
Standaard pakketgrootte	mm	3 × 60 mm (blote vezels) / 4 × 70 mm (900 μm losse buis)

Belangrijke opmerkingen

De PM-gekoppelde koppeling ondersteunt beide polarisatieassen en kan geen enkele as blokkeren; de standaard uitstervingsverhoudingstest wordt uitgevoerd op een trage as.

De bovenstaande specificaties zijn van toepassing op naakte apparaten zonder glasvezelconnectoren.

Voor scenario's met een hoog vermogen van meer dan 10 W is op aanvraag een verpakking van een koelplaat beschikbaar.

Als het wordt gebruikt voor pulserende lasertoepassingen, moet de pulsenergie en het piekvermogen voor het aangepaste ontwerp worden verstrekt.

Pakket & Port Layout

Standaard 3x3 PM koppelhuis met 6 glasvezelpoorten: Port1, Port2, Port3 als invoergroep; Port4, Port5, Port6 als uitvoergroep.

Verklaring van de bestelcode

Modelformaat:PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Positie	Postcode	Facultatieve code en beschrijving
①	Waallengte	780 = 780 nm 980 = 980 nm 1030 = 1030 nm 1064 = 1064 nm 1310 = 1310 nm 1550 = 1550 nm S = aangepaste golflengte
②	Configuratietype	33 = 3 × 3 PM gesmolten koppeling
③	Vlakken	PM780 / PM980 / PM1060 / PM1300 / PM1550 S = aangepast vezeltype
④	Energiebeheer	0L = 0,5 W 01 = 1W 02 = 2W
⑤	Afmetingen van het pakket	S3 = 3,0 × 60 mm S4 = 4,0 × 70 mm S = maat van het pakket op maat
⑥	Tipe varkensstaart	00 = blote vezels 09 = 900 μm losse buis
⑦	Lange vezels	08 = 0,8 m 10 = 1m S = aangepaste vezellengte
⑧	Type aansluiting	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = aangepaste aansluiting

Aanpassingsdienst

Gezhi Photonics ondersteunt volledige aanpassing voor 3x3 PM gesmolten koppels:

Persoonlijke werkgolflengten en bandbreedte
Speciale verpakkingen met hoge vermogen voor CW/impulslasers
Persoonlijke vezellengte, connectortypen (FC, SC, LC enz.)
Bijzondere voorschriften inzake de grootte van de verpakking en de etikettering
Testrapport en op maat gemaakte optische prestatieparameters

Bedrijfsinformatie

Gezhi Photonics Co., Ltd is een professionele fabrikant van polarisatie onderhoudende vezelcomponenten, gesmolten koppelers, vezelsplitters en passieve optische apparaten.Alle PM-koppelingen worden strikt getest voor levering., stabiele prestaties voor industriële, laboratorium- en communicatie wereldwijde klanten.
