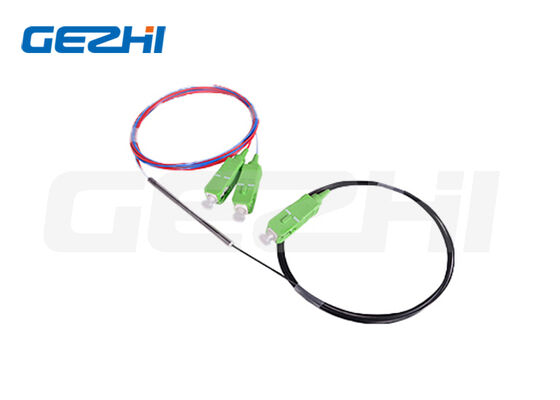

Polarisatie Behoud van gesmolten WDM met ultra-lage invoegverlies, hoge polarisatie-extinctieverhouding en een breed werktemperatuurbereik

Name: Polarisatie Behoud van gesmolten WDM met ultra-lage invoegverlies, hoge polarisatie-extinctieverhouding en een breed werktemperatuurbereik
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3-poorts TGG-polarisatie met behoud van optische circulator
Price: 438.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	3-poorts TGG-polarisatie met behoud van optische circulator
Moq:	1 st
Prijs:	US$188-US$688
Levertijd:	2-3 weken
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Document:

PM Fused WDM 488~840.pdf

Connectortype:

FC/SC/LC...

Werkgolflengte:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Invoegverlies:

≤1,0~1,2 dB kale vezel

Isolatie:

≥13~18 dB

Uitstervenverhouding:

≥18 decibel

Maximaal CW-vermogen:

0,1~0,3 W

Bedrijfstemperatuur:

-40 °C tot +85 °C

Verpakking Details:

Papieren doos

Levering vermogen:

2000 stuks per maand

Productbeschrijving

Polarisatie met behoud van gesmolten WDM (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | PM FBT Golflengteverdelingsmultiplexer

Productoverzicht

Onze Polarization Handhaving Fused Biconical Taper (PM FBT) WDM's zijn bidirectionele glasvezelcomponenten die zijn ontworpen om twee verschillende zichtbare lasergolflengten te multiplexen en te demultiplexen, terwijl de polarisatietoestand over beide vezelassen volledig behouden blijft. Deze apparaten zijn vervaardigd via precisie-fused-tapering-technologie en leveren stabiele optische prestaties voor lasersystemen met zichtbare vezels, biofotonische microscopie, vezelversterkers en optische testinstrumenten.

Deze serie ondersteunt zes standaard golflengtecombinaties: 488/532, 488/633, 532/633, 532/780, 633/780 en 633/840 nm. Elk model is vooraf afgestemd op speciale PM-pandavezels (PM460-HP of PM630-HP) om een hoge polarisatie-uitdovingsratio te garanderen. Beide polarisatie-assen blijven tijdens bedrijf volledig functioneel; onder normale werkomstandigheden wordt geen enkele as geblokkeerd.

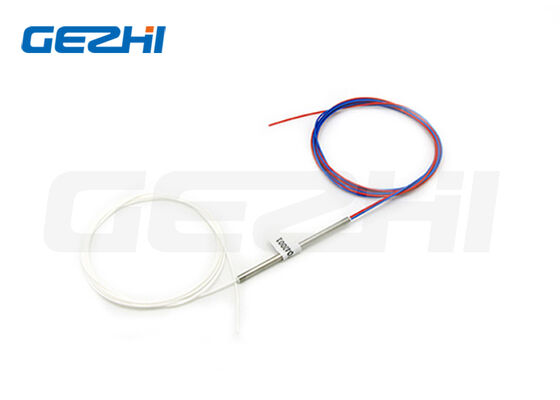

Apparaten worden aangeboden als kale glasvezel of afgesloten met losse buisverpakkingen van Ø900 µm, met optionele FC/APC-, FC/UPC-, SC/APC- of SC/UPC-connectoren. Alle units worden vóór verzending 100% optisch getest om consistente verlies-, isolatie- en polarisatieprestaties te garanderen.

Belangrijkste kernfuncties

Ultralaag invoegverlies (≤1,0~1,2 dB kale vezel) over de volledige golflengtebandbreedte van ±5 nm
Hoge poortisolatie tot 18 dB voor zichtbare combinaties met lange golflengte
Hoge polarisatie-uitdovingsverhouding ≥18 dB voor betrouwbare uitlijning van het PM-systeem
Ultrahoog retourverlies ≥55 dB om laserinstabiliteit door terugreflectie te onderdrukken
Groot bedrijfstemperatuurbereik: -40 °C tot +85 °C voor industriële en laboratoriumomgevingen
Meerdere CW-vermogensclassificaties van 0,1 W tot 0,3 W voor verschillende lasertoepassingen
Actief ontwerp met twee assen, geen afscherming van de polarisatie-as
Twee standaard afmetingen van metalen behuizingen: Φ3,0×60 mm (kale vezel) / Φ3,0×70 mm (900 µm losse buis)
Aanpasbare pigtail-lengte, vezeltype, golflengteparen en connectoraansluitingen
Trekbelastingstolerantie tot 5 N voor standaard fiber pigtails
RoHS-conforme massieve metalen verpakking met uitstekende mechanische stabiliteit

Typische toepassingen

Zichtbare golflengte-vezellasers en pomplasercombinatiesystemen
Polarisatie-behoud van optische vezelversterkers
Optische test- en meetlaboratoriuminstrumenten
Confocale microscopie, fluorescentiebeeldvorming en biofotonica-apparatuur
Zichtbare lichtvezeldetectiesystemen
Lasertoedieningspaden met meerdere golflengten

Volledige optische en mechanische specificaties

Alle prestatiegegevens gemeten op kale vezelassemblages zonder connectoren.

Parameter	Eenheid	Waarden
Operatie Golflengte	nm	488/532	488/633	532/633	532/780	633/780	633/840
Golflengte bandbreedte	nm	±5	±5	±5	±5	±5	±5
Insertieverlies (kale vezel)	dB	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
Isolatie	dB	≥13	≥15	≥15	≥18	≥18	≥18
Uitstervingsratio	dB	≥18	≥18	≥18	≥18	≥18	≥18
Bijpassend PM-vezeltype	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Maximaal CW optisch vermogen	W	0,1	0,1	0,2	0,3	0,3	0,3
Retourverlies (alle modellen)	dB	≥55
Maximale trekbelasting	N	≤5
Bedrijfstemperatuur	°C	-40~+85
Opslagtemperatuur	°C	-40~+85
Standaard pakketgrootte	mm	Φ3,0×60 (kale vezel) / Φ3,0×70 (900 µm losse buis)

Belangrijke specificatie-opmerkingen

Indien uitgerust met glasvezelconnectoren: Insertion Loss neemt toe met 0,3 dB, Return Loss neemt af met 5 dB, Extinction Ratio neemt af met 2 dB.
Deze PM-gefuseerde WDM ondersteunt beide polarisatie-assen tegelijkertijd; tijdens bedrijf wordt geen polarisatie-as geblokkeerd.

Uitsplitsing van bestelcodes

Modelformaat: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Poortconfiguratie: 102 = 1×2 bidirectionele WDM
Golflengtepaar: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Aangepast specificeren
Vezeltype: PM460, PM630; S = Aangepast specificeren
Pakketafmeting: S3 = Φ3,0×60 mm; S4 = Φ3,0×70 mm; S = Aangepast specificeren
Pigtail-type: 00 = blote vezel; 09 = 900 µm losse buis
Vezellengte: 08 = 0,8 m; 10 = 1 meter; S = Aangepast specificeren
Connectortype: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Aangepast specificeren

Voorbeeld modelnummer

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Betekenis: 1×2 WDM, 633/780 nm, PM630-HP glasvezel, Φ3,0×70 mm behuizing, 900 µm losse buis, 1 m glasvezel, FC/APC-connectoren

Veelgestelde vragen (FAQ)

Vraag 1: Kan deze PM WDM worden gebruikt voor zowel multiplexen als demultiplexen?

EEN: Ja. Het onderdeel is volledig bidirectioneel. Combineer twee lasergolflengten bij de gemeenschappelijke poort, of splits de invoer met dubbele golflengte in twee afzonderlijke uitvoerarmen met enkele golflengte.

Vraag 2: Welke invloed hebben connectoren op de optische prestaties?

A: Alle versies met connectoren zullen een kleine prestatievermindering introduceren: +0,3 dB invoegverlies, -5 dB retourverlies en -2 dB uitdovingsverhouding vergeleken met kale glasvezeleenheden. De belastbaarheid blijft ongewijzigd.

Vraag 3: Wat is het verschil tussen PM460-HP en PM630-HP glasvezel?

A: PM460-HP is geoptimaliseerd voor kortere zichtbare golflengten (488 / 532 / 633 nm). PM630-HP is ontworpen voor langere zichtbare banden (532/780, 633/780, 633/840 nm) om superieure polarisatieprestaties bij langere golflengten te behouden.

Vraag 4: Kunt u aangepaste golflengtecombinaties leveren buiten de vermelde standaardseries?

A: Aangepaste golflengteparen, upgrades met hoog vermogen, langere vezellengtes en alternatieve connectortypen (LC, ST, MU) zijn beschikbaar op technisch verzoek. OEM-huismarkeringsdiensten worden ook ondersteund.

Vraag 5: Wat is de maximale trekkracht die is toegestaan op de vezelvlechten?

A: De nominale maximale trekbelasting is 5 N. Overmatig trekken beschadigt het gefuseerde tapse gebied en verslechtert de optische prestaties permanent.

Vraag 6: Welk temperatuurbereik is geschikt voor langdurig gebruik?

A: -40 °C tot +85 °C voor continu gebruik. De opslagtemperatuur komt overeen met het bedrijfsbereik; vermijd condensatie in de metalen verpakking.

Onderste CTA-kopie

Vraag een offerte aan voor laboratoriummonsters of bulk OEM-bestellingen. Ons technische team kan u helpen met aanpassingen aan de golflengte, het vermogen en de verpakking. Neem contact op via e-mail sales@gezhi.net of WhatsApp voor snelle ondersteuning en bevestiging van de doorlooptijd.
