Productbeschrijving

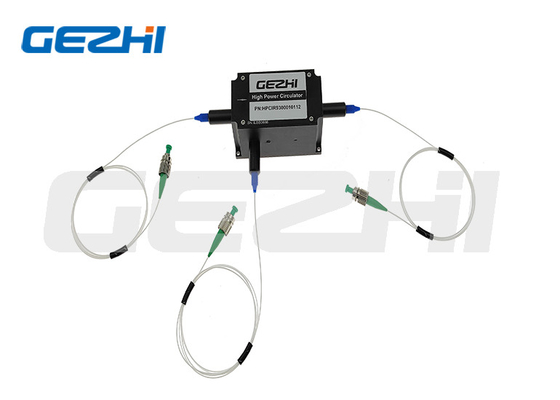

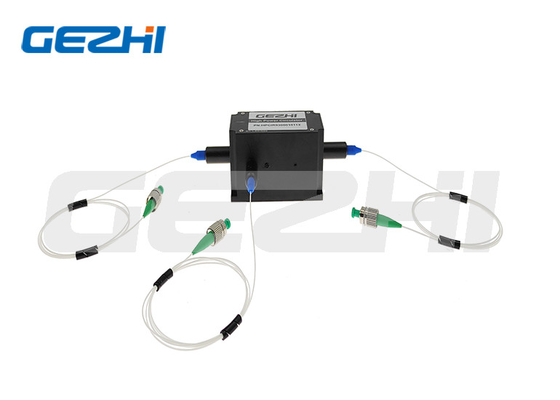

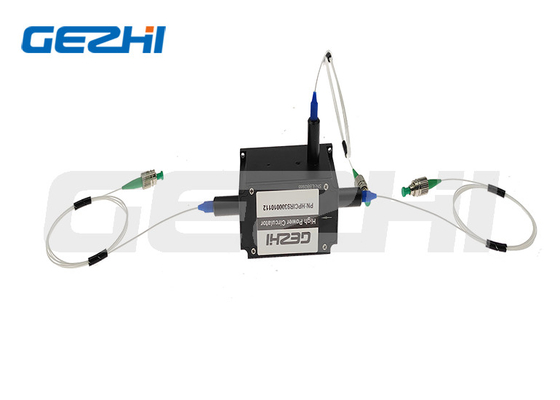

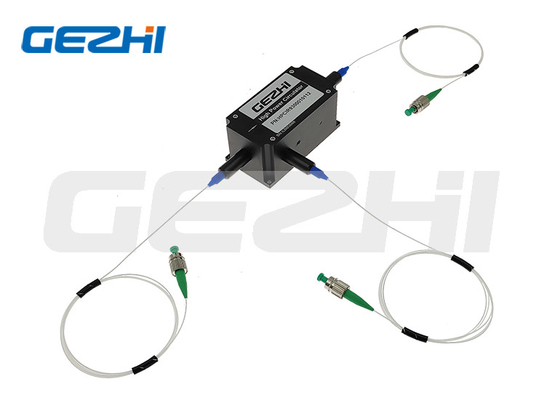

Hoogvermogen Polarisatie Onderhoudende Optische Circulator op basis van TGG

De PM-optische circulator is een niet-reciprocaal apparaat dat binnenkomend licht in één richting van poort naar poort overbrengt.Deze polarisatie handhaving (PM) optische circulator apparaat biedt een laag invoegingsverlies, hoog vermogen, hoge isolatie, hoog rendementverlies, uitstekende milieustabiliteit en polarisatiebehoud.Deze PM-optische circulator is beschikbaar voor het bedienen van golflengten van aangepaste golflengten in WDM-systemen, optische versterkers en sensoren.

Kenmerken

• Laag invoegverlies

• Hoog rendementverlies

• Hoge uitstervingsgraad

• Toepassingen

• Versterker van optische vezels

• Medische apparatuur

• Test en meting

• Specificaties

  Parameters	Eenheid	Waarden
  Operatiegolflengte	nm	532	635 of 680	780, 808, 850 of 930	980	1030	1053 of 1064	1150
  Golflengte Bandbreedte	nm	± 5	± 5	± 10	± 10	± 10	± 10	± 5
  Invoegingsverlies	dB	≤ 2.5	≤ 2.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5
  Min. Isolatie	dB	≥ 20	≥ 20	≥ 22	≥ 22	≥ 22	≥ 22	≥ 22
  Topisolatie	dB	≥ 25	≥ 25	≥ 26	≥ 25	≥ 25	≥ 25	≥ 25
  Uitstervingspercentage (type B)	dB	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18	≥ 18
  Uitstervingsgraad ((Type F)	dB	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20	≥ 20
  Vlakken	/	PM460	PM630	PM780	PM980	PM980	PM980 of 1060
  Maximaal vermogen (CW)	W	0.02	0.05	0.5, 5,10 of 20	0.5, 5 of 20	0.5,5,20	0.5,5,20	0.5,5,20
  Overstroom	dB	≥ 45
  Terugkeerverlies	dB	≥ 45
  Trekkingsvermogen	N	≤ 5
  Werktemperatuur	°C	0~+60
  Bergingstemperatuur	°C	-10 ~ +75
  Afmeting van het pakket	mm	70x28x26

  Informatie over bestellingenPMCIR-X-XXXX-X-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

  1 haven:	3=3haven
  2 golflengte:	532In het kader van de uitvoering van deze verordening worden de volgende bepalingen vastgesteld:
  3Axis Alignment:	B=beide assen werken; F=langzame as werkt, snelle as geblokkeerd; N=niet-PM-type beschikbaar
  4Krachtbehandeling:	0L=0,5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Specificeer
  5Straattype:	PM460; PM630; PM780; PM980; PM1060; S=Specificeer
  6Afmetingen van de verpakking:	T2=70x28x26mm; S=Specificeer
  7Type staart:	00=blote vezels; 09=900um losse buis
  8Langte van de vezels:	08=0,8m; 10=1m; S=Specificeer
  9Type aansluiting:	Verwijderingsprogramma's voor de toepassing van de in lid 1 bedoelde maatregelen
  10 Piekvermogen voor de pols:	00=Continuous Wave, 10=10kW, 20=20kW, SS=Specificeerd

  Q1:Wat is uw MOQ?

  A1: Voorbeeld bestelling is welkom om de kwaliteit te testen en te controleren.MOQ, 1pcs monster is beschikbaar.Ook gemengde monsters zijn aanvaardbaar.

  Q2: Wat is de Leading Time?

  A2: De normale doorlooptijd is ongeveer 1 week.Voor grote hoeveelheden en speciale producten, controleer de levertijd met onze verkoopvertegenwoordiger.Maar we hebben voorraad voor sommige producten.kan 1-3 dagen na ontvangst van de betaling verzenden.

  V3:Wat zijn de betalingsvoorwaarden?

  A3: Betalingstermijn: T/T, Paypal,Western Union,contante betaling, ALI enz.

  Q4: Wat is uw garantieperiode
  A4: 3 jaar garantie.

  Q5: Kan ik ons eigen logo, label en pakket gebruiken?
  A5: Ja, we kunnen OEM-service leveren die volgens uw vereisten, ontwerpen producten label, logo, PN, SN, pakket.
